УРОВНЕМЕР ПОПЛАВКОВЫЙ РУПТ-А

Цена: по запросу Заинтересованы РУПТ-А? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание РУПТ-А:

ОБЩИЕ СВЕДЕНИЯ

Сенсоры уровня РУПТ-А необходимы для непрерывного преобразования уровня жидкости в стандартный токовый выходной сигнал.

Сенсоры уровня состоят из первичного преобразователя (ПП) и передающего преобразователя (ППР).

Сенсоры уровня РУПТ-А в комплекте с электропневмопреобразователем ЭП-0010 могут быть применены взамен уровнемеров УПП1...УПП4.

При этом РУПТ-А в комплекте с ЭП-0010 имеет следующие преимущества перед УПП1...УПП4:

• более высокая точность;
• более удобный монтаж на емкости;
• отсутствие пневматических линий, проложенных на открытом воздухе;
• простота настройки при первичной установке и в процессе эксплуатации;
• значительно меньшее число вероятных неисправностей;
• меньшая стоимость.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

По устойчивости к климатическим воздействиям части датчика соответствуют по ГОСТ 15150-69 виду климатического исполнения УХЛ и категории размещения: 1.1 для ПП, но для работы при температуре окружающего воздуха от минус 50 до плюс 50°С; 4.2 - ППР, но для работы при температуре окружающего воздуха от плюс 5 до плюс 40°С для ППР.

Степень защиты оболочки ПП и ППР IP54 по ГОСТ 14254-96.

ПП выполнен с видом взрывозащиты "Искробезопасная электрическая цепь", имеет уровень защиты "Взрывобезопасный" и маркировку "1ExibIIBT6 в комплекте РУПТ-А" в соответствии с ГОСТ Р 51330.10-99. ПП может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ, гл. 3.4 ПЭЭП, ПТБ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

ППР имеет маркировку "[Exib]IIB в комплекте РУПТ-А" в соответствии с ГОСТ Р 51330.10-99 и необходим для установки вне взрывоопасных зон помещений и наружных установок.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Метрологичесике характеристики:

• предел допускаемой основной приведенной погрешности, в % от диапазона измерения уровня (диапазона изменения выходного сигнала), не превышает
  ±0,15; ±0,25
• вариация выходного сигнала не превышает абсолютного значения предела допускаемой основной приведенной погрешности.

Верхние пределы измерения уровня (диапазоны измерений), м:
1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; 16,0

Нижний неизмеряемый уровень , мм, не превышает:
260

Верхний неизмеряемый уровень , мм, не превышает:
300

Характеристика рабочей среды:

• нефть, нефтепродукты, сжиженные газы, вода и другие жидкости, не агрессивные к стали 12X18H10T ГОСТ 5632-72, вязкость которых не ограничивается при отсутствии застывания на них, препятствующих перемещению поплавка;
• температура от минус 50 до плюс 50°С;
• предельно допускаемое рабочее давление не превышает
  1,6 МПа;
• плотность от 500 до 1100 кг/м 3 (от 0,5 до 1,1 г/см 3 ).

Пределы изменения токовых выходных сигналов

Сопротивление нагрузки (включая сопративление линии связи), кОМ:

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

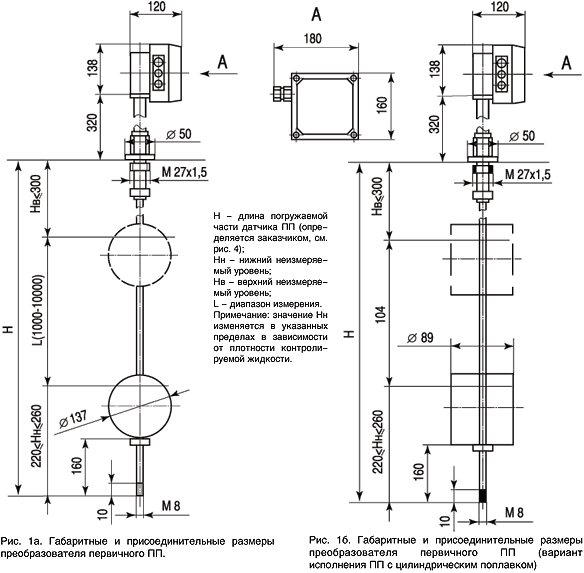

Рис. 1. Общий вид ПП.

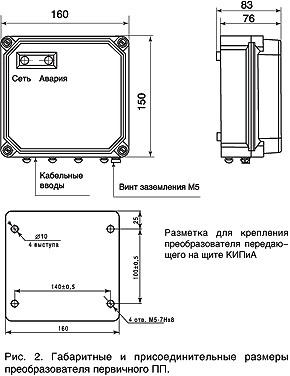

Рис. 2.

Общий вид, габаритные и присоединительные размера ПП и ППР датчика приведены на рис. 1, 2.

ПП состоит из следующих частей:

• корпус;
• погружной элемент;
• преобразователь электромеханический (в дальнейшем - ПЭ);
• поплавок с постоянными магнитами.

  Корпус имеет съемную крышку и кабельный ввод для подвода кабеля связи с ППР.
  ПП состоит из корпуса, погружной трубы и поплавка с постоянными магнитами.

  Погружной элемент может иметь жесткую или гибкую (свыше 4 м) структуру. Поплавок ПП может быть изготовлен из стали 12Х18Н10Т, титана (для сжиженных газов) или из вспененного эбонита. Минимальный диаметр (d) поплавка составляет 48 мм.

  ПП устанавливается на емкость:


  • при помощи резьбового штуцера с наружной резьбой М27х1,5 в случае, если емкость снабжена лазовым люком;

  • при помощи монтажного присоединительного фланца Ду 100, Ду150 (в зависимости от примененного поплавка) в случае отсутствия у емкости лазового люка.

    Примечание. ПП в гибком варианте поставляется в полностью собранном виде вместе с поплавком, монтажным фланцем и грузом-растяжкой.

    Принцип действия датчика основан на измерении времени распространения ультразвуковой волны до опорного магнита и до магнита, расположенного в поплавке с последующим преобразованием временного интервала в информационный сигнал. Информационный сигнал пропорционален измеряемому уровню среды.

  КОМПЛЕКТНОСТЬ ПОСТАВКИ

  В комплект поставки входят:
  • первичный преобразователь;
  • передающий преобразователь;
  • монтажный фланец (по заказу);
  • руководство по эксплуатации (допускается поставлять 1 экз. на 10 датчиков, поставляемых в один адрес);
  • паспорт.



  Дополнительную информацию на РУПТ-А Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
