ПРЕОБРАЗОВАТЕЛИ УРОВНЯ БУЙКОВЫЕ ЭЛЕКТРИЧЕСКИЕ УБ-ЭМ, УБ-ЭМ1

Цена: по запросу

Заинтересованы УБ-ЭМ, УБ-ЭМ1?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

УБ-ЭМ, УБ-ЭМ1 ПРЕОБРАЗОВАТЕЛИ УРОВНЯ БУЙКОВЫЕ ЭЛЕКТРИЧЕСКИЕ

Описание УБ-ЭМ, УБ-ЭМ1:

ОБЩИЕ СВЕДЕНИЯ

Преобразователи уровня буйковые электрические УБ-ЭМ, УБ-ЭМ1, необходимы для работы в системах автоматического контроля, регулирования и управления технологическими процессами в нефтеперерабатывающей, газовой, химической и других отраслях промышленности, в том числе со взрывоопасными условиями производства, и гарантируют непрерывное преобразование значения измеряемого параметра – уровня жидкости или границы раздела двух несмешивающихся жидкостей как нейтральных, так и агрессивных в стандартный токовый выходной сигнал дистанционной передачи.

Преобразователи необходимы для работы со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, работающими от стандартного входного сигнала 0-5 или 0-20 или 4-20 мА постоянного тока.

Преобразователи УБ-ЭМ-Ех и УБ-ЭМ1-Ех выполнены во взрывозащищённом исполнении с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особовзрывобезопасный (0)», соответствуют ГОСТ Р 51330.0 и ГОСТ Р 51330.01; маркировка по взрывозащите «0ExiallCT6X» по ГОСТ Р 51330.0 (знак X указыва¬ет на возможность применения преобразователя в комплекте с блоками БПС-96ПР или блоками питания других типов, имеющих вид взрывозащиты «искробезопасная электрическая цепь (ia)» для взрывоопасных смесей группы IIС с Uхх < 24 В, Iкз<120мА); категория и группа взрывоопасной смеси IICT6 по ГОСТ Р 51330.19).

Преобразователи УБ-ЭМ1, дополнительно гарантируют индикацию измеряемого параметра на встроенном цифровом индикаторе.

Исполнения по материалам указаны в табл. 1.

Таблица 1.

Исполнение преобразователя по материалам

Материал



Буек

Мембрана вывода

Корпусные детали

Прокладка

01

12Х18Н10Т

Сплав 36НХТЮ

сталь 20

Фторопласт 4,

паронит,

специальные марки резин

02

12Х18Н10Т

Сплав 36НХТЮ

12Х18Н10Т

Фторопласт 4,

паронит,

специальные марки резин

УСЛОВИЯ ЭКСПЛУАТАЦИИ

По устойчивости к климатическим воздействиям преобразователи в зависимости от исполнения соответствуют:

  • виду климатического исполнения УХЛ* категории размещения 3.1 по ГОСТ 15150 (исполнению В4 по ГОСТ 12997), но для работы при температуре от 1 до 50 о С (основной вариант исполнения) или, по требованию потребителя, от 1 до 80 о С;
  • виду климатического исполнения У* категории размещения 2 по ГОСТ 15150 (исполнению С4 по ГОСТ 12997), но для работы при температуре от минус 30 до 50 о С (основной вариант исполнения) или, по требованию потребителя, от минус 50 до 80 о С для УБ-ЭМ, УБ-ЭМ-Ех и от минус 40 до плюс 80 о С для УБ-ЭМ1, УБ-ЭМ1-Ех.

Преобразователи устойчивы к воздействию относительной влажности окружающего воздуха (95±3) % при 35 о С и более  низких температурах без конденсации влаги.

Преобразователи необходимы для работы при барометрическом давлении от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) и соответствуют группе исполнения Р1 по ГОСТ 12997.

По устойчивости к механическим воздействиям преобразователи соответствуют виброустойчивому исполнению NX по ГОСТ 12997 с параметрами вибрации: частота                              16-55 Гц, амплитуда вибросмещения 0,035 мм . Резонансные частоты не превышает 16 Гц.

Степень защиты преобразователей от воздействия пыли и воды IP54 по ГОСТ 14254.

Преобразователи необходимы для контроля сред, не содержащих компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.

При наличии таких компонентов преобразователи должны размещаться в обогреваемых шкафах или необходимо использовать обогреватель уровнемеров Оур.

Не допускается эксплуатация преобразователей в системах, в которых рабочее избыточное давление может превышать соответствующие предельные значения, указанные в таблице 2.

Не допускается применение преобразователей для измерения параметров сред, агрессивных  по отношению к материалам, контактирующим с измеряемой средой. Преобразователи необходимы для контроля сред, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионно-стойкими.

Таблица 2.

Наименование преобразователя

Модель

Предельно-допускаемое избыточное давление, МПа (кгс/см 2 )

Преобразователь уровня буйковый электрический УБ-ЭМ, УБ-ЭМ-Ех,

УБ-ЭМ1, УБ-ЭМ1-Ех

2620, 2622

2630

2640

2615

2650

4 (40)

6,3 (63)

16 (160)

2,5 (25)

20,0 (200)

Корпус преобразователя должен быть заземлен.

Преобразователи УБ-ЭМ-Ех, УБ-ЭМ1-Ех имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь «ia», уровнем взрывозащиты «особовзрывобезопасный» (0) соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и необходимы для установки во взрывоопасных зонах помещений и наружных установок согласно требованиям гл.7.3 действующих ПУЭ, гл.ЭШ-13 действующих ПТЭ и ПТБ и другим документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Маркировка взрывозащиты «0ЕxiaIIСТ6Х» по ГОСТ Р 51330.0 (знак «Х» - указывает на возможность применения датчика в комплекте с любыми искробезопасными цепями блоков питания или барьеров искрозащиты, имеющих вид взрывозащиты «искробезопасная цепь» (уровень ia, подгруппа взрывоопасной смеси IIС ГОСТ 12.1.011), максимальное выходное напряжение U £ 24 В, максимальный ток I £ 120 мА.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Верхний предел измерения (измерительный диапазон) уровня, м
от 0,25 до 10 (для преобразователей модели 2650 – от 1,0 до 2,5)

Верхний предел измерения уровня (измерительный диапазон) границы раздела фаз, м
0,6; 1,0; 1,6

Допустимая основная погрешность, g д , %
± 0,25; ± 0,5; ± 1

Дополнительная температурная погрешность на 10 о С при основной , %, не превышает:
± 0,2 при g д = ± 0,25 %
± 0,45 при g д = ± 0,5 %
± 0,6 при g д = ± 1,0 %

Время усреднения выходного сигнала, с, от 1 до 60.

Основные параметры контролируемой среды:
плотность, кг/м 3 400…2000
температура, о С -50…+120

При использовании преобразователя с радиатором температура может быть от –200 до +450 о С, при этом, при температурах от –200 до –50 о С и от +120 до +450 о С преобразователи используются в качестве индикаторов.

Разность плотностей верхней и нижней жидкостей при плотности нижней жидкости от 910 до 1000 кг/м 3 , , кг/м 3 50¸ 400

Напряжение питания постоянного тока, В:
для преобразователей УБ-ЭМ, УБ-ЭМ1 36¸ 0,72
для преобразователей УБ-ЭМ-Ех, УБ-ЭМ1-Ех
от БПС-96ПР или аналогичных блоков питания, имеющих вид взрывозащиты «искробезопасная электрическая цепь (ia)» с U xx < 24 В и I к.з . < 120 мА по ГОСТ Р 51330.19.

Пределы изменения токовых выходных сигналов , мА:
0-5; 0-20; 4-20 для УБ-ЭМ, УБ-ЭМ1, УБ-ЭМ-Ех, УБ-ЭМ1-Ех

Пределы изменения цифровых выходных сигналов на встроенном ЖКИ для УБ-ЭМ1 :
от 0 до 100 % или от 0 до 9999 мм для УБ-ЭМ1, УБ-ЭМ1-Ех

Потребляемая мощность , В × А 1,2
Расстояние между преобразователем и источником питания, м, не превышает 600

Масса преобразователей , кг, не превышает:
для мод.2615 23 <
для мод.2620 12
для мод.2630 14
для мод.2640 16
для мод.2650 20
буйка с подвеской 3,5
для мод.2615 10,2
радиатора 12,5

Средний срок службы, лет 14

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Преобразователь состоит из измерительного и электронного блоков.

При изменении измеряемого уровня происходит изменение гидростатической выталкивающей силы, воздействующей на чувствительный элемент – буек. Это изменение через рычаг передается на индуктивный датчик (УБ-ЭМ) или датчик Холла (УБ-ЭМ1), которые размещаются в измерительном блоке. Возникающее при этом изменение напряжения на датчиках преобразуется в электронном блоке в стандартный токовый выходной сигнал (в УБ-ЭМ1, дополнительно в цифровой сигнал), пропорциональный изменению контролируемого уровня жидкости или уровня раздела жидких сред.

По требованию заказчика, для измерения уровня вязких сред, буйки могут быть изготовлены полированными.

В электронном блоке УБ-ЭМ1, обработка сигнала с датчика Холла осуществляется с использованием микропроцессора, что позволяет производить в процессе эксплуатации такие операции, какие невозможно получить в аналогичных буйковых уровнемерах УБ-ЭМ, Сапфир-22ДУ и т.д., а именно:

· перенастраивать преобразователь на новые характеристики буйков (сухой вес и выталкивающая сила);

· перенастраивать (корректировать) на любые значения плотности в пределах рабочего диапазона;

· выбирать отображение измеряемого уровня на цифровом табло в % или в м;

· устанавливать отображение измеряемого уровня при независимом друг от друга вводе значений нижнего и верхнего уровней;

· устанавливать время усреднения выходного сигнала от 1 до 60 сек;

· выбирать значение стандартного выходного сигнала;

· устанавливать режим «электронная лупа»;

· выводить на цифровое табло ненормированное значение температуры внутри корпуса преобразователя.

Применение в преобразователе УБ-ЭМ1 датчика Холла позволяет значительно снизить нестабильность «0» в статическом режиме, а оригинальная структура измерительного блока позволяет исключить возможность выхода из строя датчика при неаккуратном монтаже преобразователя или резком сбросе контролируемой жидкости из емкости, т.е. в преобразователе УБ-ЭМ1 устранены или значительно уменьшены недостатки, присущие буйковым электрическим уровнемерам типа Сапфир-22ДУ с датчиком на базе тензопреобразователя.

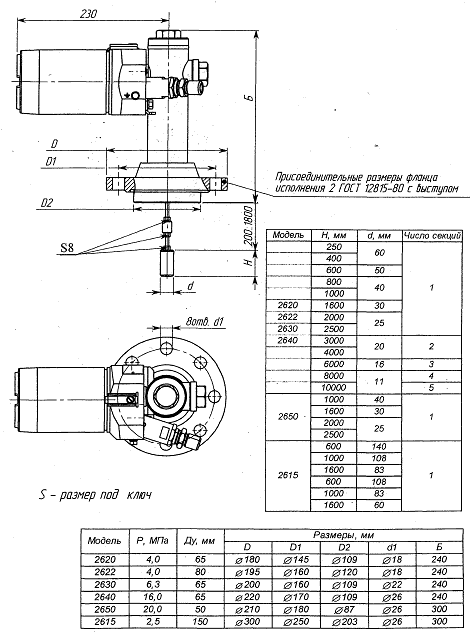

Рис. 1. Общий вид, габаритные, установочные и присоединительные размеры преобразователей:


Рис. 2. Общий вид, габаритные, установочные и присоединительные размеры преобразователей УБ-ЭМ1.

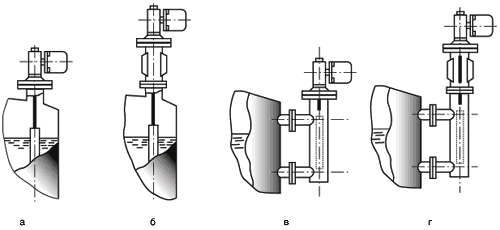

Рис. 3. Примеры установки преобразователей на объекте:


а - установка преобразователя непосредственно на емкости без теплоотводящего патрубка (при температурах контролируемой среды от -50 до +120°С);
б - установка преобразователя непосредственно на емкости (при температурах контролируемой среды от -200 до +450°C);
в - установка преобразователя на выносной камере;
г - установка преобразователя на выносной камере через теплоотводящий патрубок.



Дополнительную информацию на УБ-ЭМ, УБ-ЭМ1 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
