Микропроцессорный преобразователь уровня буйковый САПФИР-22ДУ, САПФИР-22МП-ДУ (Вн, Ех)

Цена: по запросу

Заинтересованы САПФИР-22ДУ, САПФИР-22МП-ДУ (Вн, Ех)?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

САПФИР-22ДУ, САПФИР-22МП-ДУ (Вн, Ех) Микропроцессорный преобразователь уровня буйковый

Описание САПФИР-22ДУ, САПФИР-22МП-ДУ (Вн, Ех):

ОБЩИЕ СВЕДЕНИЯ

Преобразователи Сапфир-22ДУ, Сапфир-22МП-ДУ необходимы для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства и гарантируют непрерывное преобразование значения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола выходной сигнал дистанционной передачи.

Преобразователи Сапфир-22ДУ-Ех, Сапфир-22МП-ДУ-Ех имеют взрывозащищенное исполнение с видом взрывозащиты "искробезопасная электрическая цепь с уровнем "Особовзрывобезопасный", соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99. Маркировка взрывозащиты "0ExiallCT5 X" по ГОСТ Р 51330.0 и ГОСТ 51330.10 (знак "X" - указывает на особые условия его применения, которые заключаются в том, что он может включаться только в искробезопасные цепи устройств (блоков питания), имеющих маркировку взрывозащиты не ниже ExiallC и свидетельство о взрывозащищенности, допускаемые параметры которых (индуктивность и емкость) не меннее суммарной индуктивности и емкости соединительной линии и преобразователя.

Таблица 1

Модель Предельно допускаемое избыточное давление , МПа ( кгс / см 2 )
2620, 2622 4,0 (40)
2630 6,3 (63)
2640 16(160)
2615 2,5 (25)
2650 20 (200)

Таблица 2

Обозначение исполнения преобразователя по материалам

Материалы



Буек

Корпус

Мембрана вывода

02

12X18H10T

12X18H10T

36НХТЮ

01



12X18H10T сталь 20



Преобразователи Сапфир- 22МП-ДУ-Вн выполнены с видами взрывозащиты "взрывонепроницаемая оболочка" (d), "специальный" (s), с уровнем взрывозащиты "взрывобезопасный" (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взры-возащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdllCT5 X» (знак "X" указывает на возможность применения преобразователя при температурах окружающего воздуха, указанных ниже).

Применение микропроцессорной электроники в преобразователях Сапфир-22МП-ДУ позволило:

· повысить точность измерений в реальных условиях эксплуатации, в том числе значительно уменьшить температурную погрешность введением динамической температурной компенсации;

· производить настройку "нуля" и "диапазона измерения" независимо друг от друга, а также перенастройку на другой измерительный диапазон;

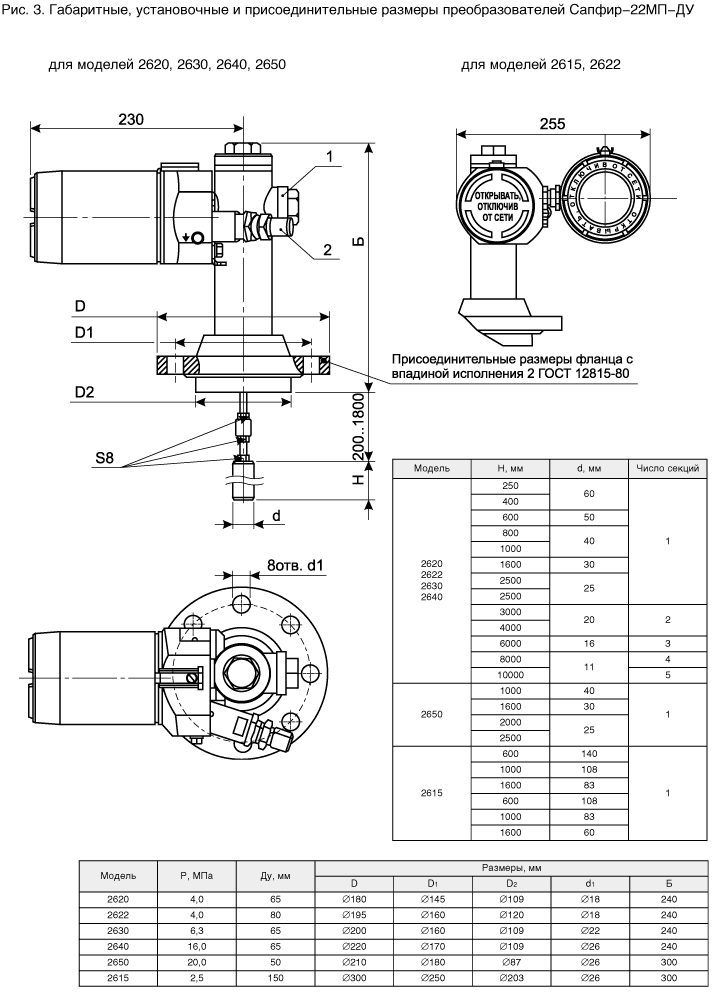

· производить установку «нуля» непосредственно на объекте, без вскрытия и разгерметизации электронного блока (нажатием кнопки 2, рис.4), что важно при использовании преобразователя во взрывоопасной или агресивнои среде (при использовании HART-протокола калибровка производится дистанционно).

Преобразователи Сапфир-22МП-ДУ имеют повышенную электромагнитную совместимость, что обеспечивает их стабильную работу вблизи мощных источников электромагнитных излучений.

Сапфир-22МП-ДУ (HART) легко интегрируются в цифровые АСУ ТП, а также могут применяться вместо уровнемеров со стандартными токовыми выходными сигналами в существующей аналоговой АСУ предприятия.

В преобразователях Сапфир-22МП-Ду (HART) обеспечена возможность дистанционного снятия информации (значения измеряемого параметра, единицы и диапазона измерения, индивидуальных параметров прибора и др.), перенастройки и тестирования.

Предусмотрена опция защиты настроек от несанкционированного доступа.

В преобразователе предусмотрена возможность чистки узла вывода (рис.4, поз.1).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

По устойчивости к климатическим воздействи¬ям преобразователи в зависимости от исполнения соответствуют:

· климатическому исполнению УХЛ* категории размещения 3.1, но для работы при температуре от плюс 1 до плюс 50 °С (основной вариант исполнения) или, по обоснованному требованию потребителя, от плюс 1 до плюс 80 °С;

· климатическому исполнению У* категории размещения 2, но для работы при температуре от минус 30 до плюс 50 °С (основной вариант исполнения).

По отдельному заказу преобразователи Сап-фир-22МП-ДУ могут быть изготовлены на нижний предел температуры эксплуатации до -55°С без дополнительных средств защиты.

Степень защиты преобразователей от воздействия пыли и воды IP54 по ГОСТ 14254.

Преобразователи необходимы для контроля уровня сред, не содержащих компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.

При наличии таких компонентов преобразователи должны размещаться в обогреваемых шкафах или необходимо использовать обогреватель уровнемеров ОУр.

Не допускается эксплуатация преобразователей в системах, в которых рабочее избыточное давление может превышать соответствующие предельные значения, указанные в таблице 1.




ТЕХНИЧЕСКИЕ ДАННЫЕ

Диапазоны измерения уровня, м:

· для мод. 2620, 2622, 2630, 2640,
0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0

· для мод. 2650
1,0; 1,6; 2,0; 2,5

Плотность контролируемой жидкости, кг/м3:
400...2000

Разность плотностей жидкостей при контроле уровня границы раздела двух жидких сред, кг/м3:
50...400 (при плотности нижней жидкости от 910 до 1000)

Пределы изменения токовых выходных сигналов, мА:

· для Сапфир-22ДУ (Вн) Сапфир-22МП-ДУ-(Вн)
0-5; 4-20

· для Сапфир-22ДУ-Ех Сапфир-22МП-ДУ-Ех
4-20

Допустимая основная погрешность, %

· Сапфир-22ДУ
±0,5; ±1,0

· Сапфир-22МП-ДУ
±0,25; ±0,5; ±1,0

Температура контролируемой среды,
°С-50-120

При использовании преобразователей мод. 2620, 2622 с радиатором температура может быть от -200° до +450°С, при этом, при температурах от -200° до -50°С и от +120° преобразователи используются в качестве индикаторов.

Напряжение питания постоянного тока, В:

· для преобразователей Сапфир-22ДУ(Вн), Сапфир-22МП-ДУ(Вн)
36±0,72

· для преобразователей Сапфир-22ДУ-Ех, Сапфир-22МП-ДУ-Ех от блоков питания вискробезопасном исполнении
от 9 до 23

Масса, кг,
(зависит от модели)

КОМПЛЕКТНОСТЬ ПОСТАВКИ

Наименование

Кол-во

Примечание

Преобразователь

1 шт.

В зависимости от заказа

Руководство по эксплуатации

1 экз.

Допускается прилагать по 1 экз. на каждые 10 преобразователей, поставляемых в один адрес

Методика поверки МИ 1233-86

1 экз.

Допускается прилагать по 1 экз. на каждые 10 преобразователей, поставляемых в один адрес

Паспорт

1 экз.

-

Флакон с демпферной жидкостью

1 шт.

-

Радиатор

1 шт.

Поставляется по требованию заказчика за отдельную плату

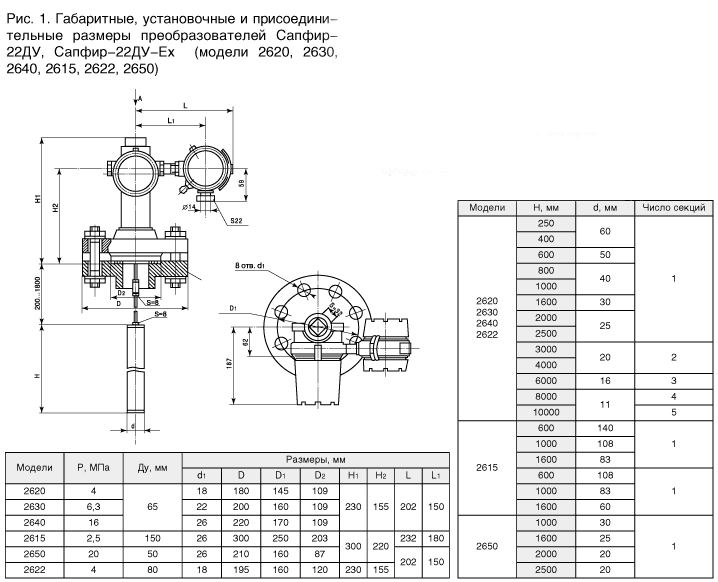

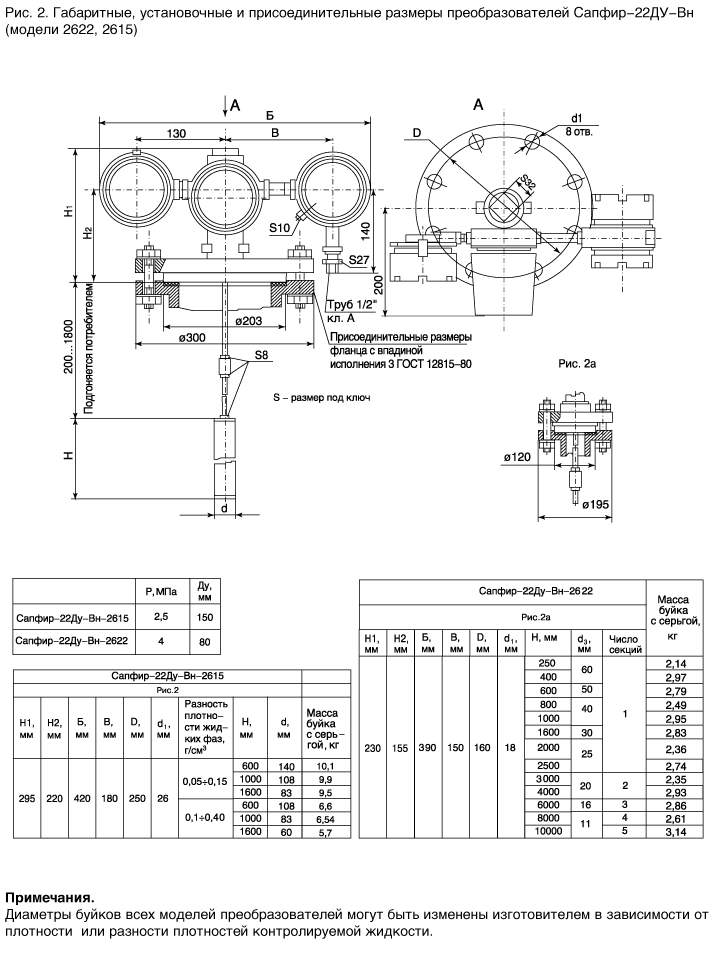

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Преобразователи состоят измерительного блока и электронного преобразователя.

При изменении измеряемого уровня происходит изменение гидростатической выталкивающей силы, воздействующей на чувствительный элемент - буек. Эт рычаг передается на тензопреобразователь, размещенный в измерительном блоке, где линейно преобразуется в изменение электрического сопротивления тензорезисторов.

Электронный блок преобразует это изменение сопротивления в токовый выходной сигнал.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Сапфир-22МП-Ду-Ех-2620-01-У*2(-40+80)-0,25/1000-42-ТП-850-Ц-НАRТ

1. Обозначение преобразователя;
2. Исполнение по взрывозащите: Ех - "искробезопасная электрическая сеть"; Вн - "взрывонепроницаемая оболочка";
3. Модель преобразователя по таб.1;
4. Исполнение по материалам по таб.2;
5. Климатическое исполнение;
6. Основная погрешность, %;
7. Верхний предел измерения, мм;
8. Код выходного сигнала 05 (0-5 мА); 42 (4-20 мА);
9. Наличие радиатора (для температуры контролируемой среды ниже минус 50 °С или выше плюс 120 °С);
10. Плотность контролируемой жидкости, кг/м3 (для модели 2615 указывается разность плотностей и плотность нижней фазы, например, 120-990);
11. Наличие встроенного цифрового индикатора (ЦП - наличие выносного цифрового индикатора);
12. Наличие HART-протокола.
