Описание РИС-101М1, РИС 101МИ1:ОБЩИЕ СВЕДЕНИЯ
Сенсоры-индикаторы уровня РИС-101М1, РИС 101МИ1 необходимы для непрерывного визуального контроля, выдачи токового сигнала, пропорционального уровню жидких и твердых (сыпучих) сред и сигнализации уровня контролируемой среды в двух или четырех заданных точках.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Индикаторы соответствуют климатическому исполнению УХЛ категории размещения 2 по ГОСТ 15150.
Индикаторы устойчивы к воздействию климатических факторов внешней среды:
температура окружающего воздуха, °С: для первичного преобразователя:
-50..+60
для передающего преобразователя
-30..+50
-50..+60
для передающего преобразователя:
с цифровым дисплеем -10..+50
относительная влажность воздуха при температуре 35°С, %:
95±3 (без конденсации влаги)
атмосферное давление, кПа (мм рт.ст.):
84-106,7 (630-800)
По стойкости к механическим воздействиям индикаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ 12997:
диапазон частот вибрации, Гц:
5-80
ускорение, м/с 2 :
9,8
Степень защиты от воздействия пыли и воды индикаторов IP54 по ГОСТ 14254.
Первичные преобразователя индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты "OExiaIICT6 в комплекте РИС 101МИ" по ГОСТ 12.2.020-76, соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок.
Передающие преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты "OExiaIIC в комплекте РИС 101МИ", искробезопасные выходные цепи уровня "ia" по ГОСТ 51330.10-99 и необходимы для установки вне взрывоопасных зон.
Показывающий прибор индикаторов взрывозащищенного исполенения необходим для установки вне взрывоопасных зон.
По способу защиты человека от поражения электрическим током индикаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Индикаторы соответствуют требованиям ТУ 4218-011-42334258-99.
ТЕХНИЧЕСКИЕ ДАННЫЕ

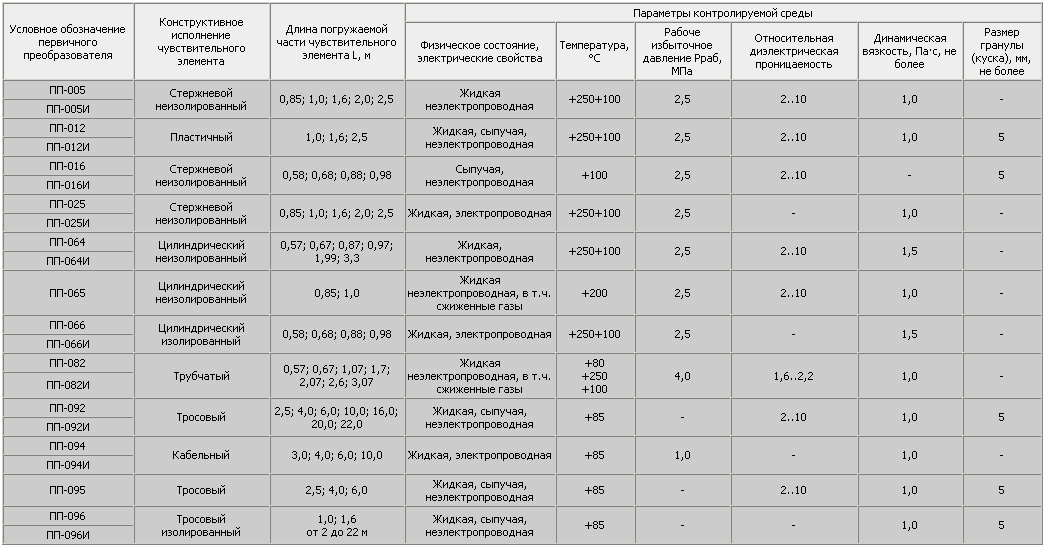

Условное обозначение, конструктивное исполнение, длина погружаемой части чувствительного элемента, параметры контролируемой среды указаны в таблице.
Аналоговый токовый сигнал , мА:
0-5; 0-20; 4-20 (по заказу)
Релейный сигнал (переключающий контакт):
число уставок:
2; 4
коммутируемая нагрузка:
ток, А:
0,06-0,3
напряжения, В (пост. ток):
1,2-220
ток, А:
0,01-0,3
напряжения, В (перем. ток):
1,2-150
Цифровой индикатор :
число разрядов:
3
дискретность, %
0,1
Дифференциал срабатывания ,%:
2,5
Погрешность контроля уровня по шкале показывающего прибора, цифровому индикатору и по токовому выходному сигналу, % от диапазона измерения:
±1,5
Погрешность срабатывания сигнализации уровня с релейными выходами, % от диапазона измерения уровня при дифференциале срабатывания не менее 1,5% от диапазона измерения уровня:
±2,5
Напряжение питани , В:
для РИС-101М, РИС-101МИ 220 +22/-33
для РИС-101МПТ1 (постоянный ток) 70+5/-6
для РИС-101МПТ2 100±10
для РИС-101МПА (постоянный ток) 12+3/-1 или 24+4/-2
Потребляемая мощность В•А, не превышает:
10
для РИС-101МП не превышает 3
Искробезопасная электрическая цепь:
напряжение, В, не превышает:
24
ток, мА, не превышает:
120
Масса , кг, не превышает:
передающего преобразователя:
2,8
первичного преобразователя:
1,1-12,5 (в зависимости от исполнения)
показывающего прибора:
0,7
Гарантийный срок эксплуатации - 1,5 года со дня ввода индикаторов в эксплуатацию.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Индикаторы состоят из первичного преобразователя с чувствительным элементом, передающего преобразователя и показывающего прибора (амперметра М381 или М42301.34 с током полного расхождения 5 мА и шкалой 0-100%), поставляемого по требованию заказчика.
Индикаторы РИС-101МП необходимы для работы от источника питания постоянного тока.
Индикаторы РИС-101МП, РИС-101МЦИ, РИС-101МПАЦ, РИС-101МПАЦИ гарантируют цифровую индикацию уровня в процентах.
Индикаторы РИС-101МУ2, РИС-101МУ4, РИС-101МУ2И, РИС-101МУ4И гарантируют 2-уровневую или 4-уровневую сигнализацию с релейными выходами.
Индикаторы РИС-101МЦУ2, РИС-101МЦУ4, РИС-101МЦУ2И, РИС-101МЦУ4И гарантируют 2-х или 4-уровневую сигнализацию с релейными выходами и цифровую индикацию.
На электронной плате расположены:
· регулировочные элементы установки нижнего уровня предела измерения "0", верхнего уровня предела измерения "диап.";
· регулировочные элементы установки уровней включения сигнализации "НУ", "НУ1" и "ВУ", "ВУ1", с использованием которых задаются точки срабатывания сигнализации в пределах диапазона измерения;
· светодиоды "НУ" и "ВУ", загорающиеся при включении соответствующей сигнализации;
· светодиод "СЕТЬ", который горит при поданном питании и нормальной работе первичного пребразователя или не горит при неисправности линии связи между первичным и передающим преобразователем или отказе первичного преобразователя;
· клеммные колодки для подключения внешних проводов или жил кабелей под винт.
Принцип действия индикатора основан на преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока и в цифровое значение на встроенном цифровом индикаторе.
Сигнализация уровня работает следующим образом:
· для варианта без релейных уставок индикатор ВУ включается при уровне контролируемой среды Н выше уровня, установленного регулировкой "ВУ", индикатор НУ включается при уровне Н ниже уровня, установленного регулировкой "НУ";
· для варианта с 2 релейными уставками (У2) индикатор ВУ и реле ВУ включаются при уровне Н выше уровня, установленного регулировкой "ВУ"; индикатор НУ и реле НУ включаются при уровне Н ниже уровня, установленного регулировкой "НУ".
Уровни срабатывания "НУ" и "ВУ" должны быть установлены по отношению к диапазону измерения следующим образом:
Но < НУ < ВУ < Нв
где:
Но - нулевой (нижний) измеряемый уровень
Нв - верхний измеряемый уровень
· для варианта с 4 релейными уставками (У4) уровни срабатывания "НУ", "ВУ", "НУ1", "ВУ1" должны быть установлены следующим образом:
Но < НУ < НУ1 < ВУ1 < ВУ < Нв
Детали первичных преобразователей, соприкасающиеся с контролируемой средой, изготовляются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или не хуже стали 12Х18Н10Т ГОСТ 5632-72, фторопласта 4 ГОСТ 10007-80, премикса ПСК-5 ТУ6-11-544.
Электрические схемы подключений датчиков-индикаторов представлены на рис. 3.

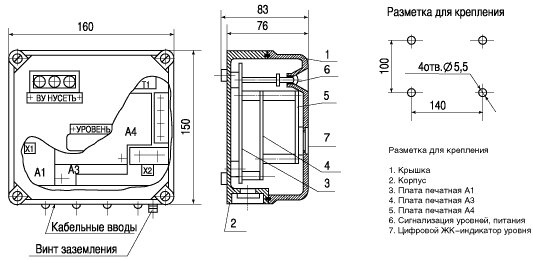

Рис.1. Общий вид, габаритные и установочные размеры передающего преобразователя.

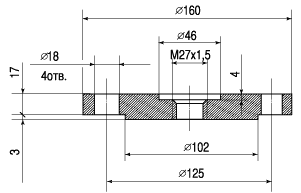

Рис. 2. Габаритные и установочные размеры фланца монтажного
Фланец Ру4 МПа, Ду 50 мм с присоединительными размерами по ГОСТ 12815-80

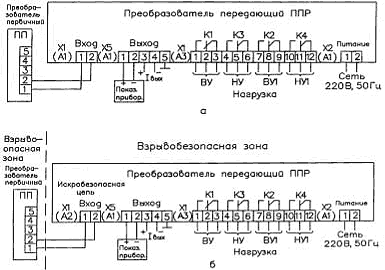

Рис.3 Схема электрическая подключений датчика-индикатора уровня:
a - РИС 101М, б - РИС 101МИ
Примечания:
При использовании токового выхода контакты 3 и 4 колодки Х5 платы А1 соединить между собой.
При неиспользовании показывающего прибора контакты 1 и 2 колодки Х5 платы А1 соединить между собой.
Колодка Х1 платы А3 используется для вариантов двух- или черырехуровневой сигнализации с релейными выходами.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
· первичный преобразователь;
· передающий преобразователь;
· показывающий прибор (амперметр);
· плавкая вставка ВП1-0,25 - 2 шт.;
· руководство по эксплуатации - 1 экз. на 10 индикаторов, поставляемых в один адрес.
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать:
· обозначение типа датчика-индикатора РИС-101М (питание от сети переменного тока) или РИС-101МП (питание от источника почтоянного тока: T1 - 70В, Т2 - 100В и А - 12/24В);
· условное обозначение чувствительного элемента по таблице (для исполнения первичного преобразователя ПП-065 дополнительно указать длину кабеля);
· наличие цифрового индикатора - Ц;
· наличие 2-х уровневой сигнализации с релейными выходами - У2 или 4-х уровневой сигнализации с релейными выходами - У4;
· искробезопасное исполнение - наличиие буквы И;
· длину погружной части ЧЭ
· диапазон изменения токового выходного сигнала;
· наличие показывающего прибора - П;
· обозначение технических условий.
Пример записи индикатора с первичным преобразователем ПП-025, с цифровой индикацией, четырехуровневой сигнализацией, искробезопасным исполнением, с длиной погружаемой части чувствительного элемента 1,0 м , выходным сигналом 4-20 мА и с показывающим прибором при заказе и в документации другой продукции, в которой он может быть применен:
РИС 101М-025-Ц-У4-И-1,0-42-П
