Датчики-реле уровня РОС-101, РОС-101И, РОС-102, РОС-102И

Цена: по запросу

Заинтересованы РОС-101, РОС-101И, РОС-102, РОС-102И?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

РОС-101, РОС-101И, РОС-102, РОС-102И Датчики-реле уровня

Описание РОС-101, РОС-101И, РОС-102, РОС-102И:

Сенсоры-реле уровня РОС-101(И), РОС-102(И) (в дальнейшем датчики-реле ) необходимы для контроля одного уровня (РОС-101) или 2-х (РОС-102) независимых предельных уровней электропроводных и неэлектропроводных жидкостей, твердых (кускообразных) сред, зерна и продуктов его размола, а также раздела сред: вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями.

В датчиках-реле с использованием регулирующих элементов в передающем преобразователе обеспечивается установка уровня и дифференциала срабатывания в пределах рабочей зоны чувствительного элемента, с использованием изменения положения перемычки обеспечивается изменение вида сигнализации "наличия" или "отсутствия" контролируемой среды, с использованием элементов световой индикации обеспечивается контроль функционирования и индикация достижения устанавливаемого уровня.

Сенсор-реле состоит из первичного преобразователя (ПП) с чувствительным элементом и передающего преобразователя (ППР).

Технические данные

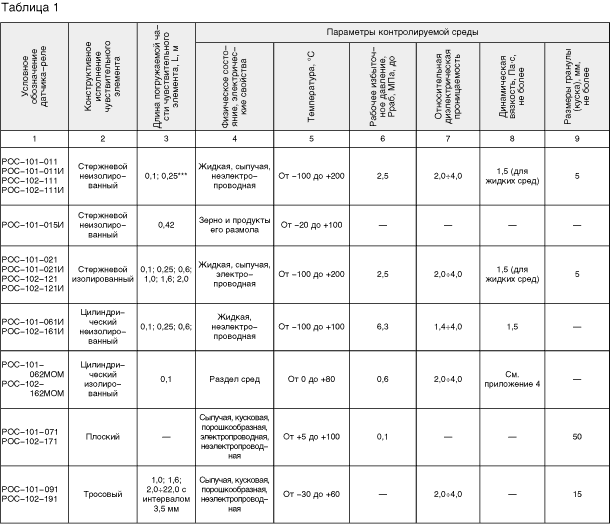

Условные обозначения, конструктивное исполнение чувствительного элемента, параметры контролируемой среды указаны в таблице 1.


Примечания:
1. Характеристики, приведенные в таблице, соответственно распространяются также на экспортные и тропические исполнения
2. Влажность зерна - не превышает 32%, продуктов размола зерна - не превышает 15%.
3. Работоспособность датчиков-реле при указанных температурах гарантируется структурой.
4. Кинематическая вязкость сред - не превышает 8Ч10-4м 2 /c.
5. ***) Длина погружаемой части чувствительного элемента свыше 0,25 м обеспечивается потребителем путем установки стержня, обеспечивающего требуемую длину из указанного ряда, длина 3,0 и 4,0 м - только для исполнения "Астр". Сенсоры-реле при длине погружаемой части 3,0 и 4,0 м поставляются по согласованию с изготовителем.
6. ****) - при чувствительном элементе с длиной погружаемой части 0,25 м.

Формулирование заказа

Для РОС-101:


1 - условное обозначение преобразователя первичного;
2 - климатическое исполнение
3 - длина погружаемой части чувствительного элемента

Для РОС-102:

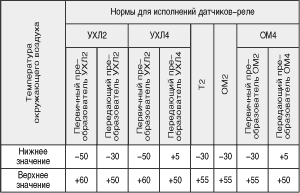

Таблица 2. Климатическое исполнение

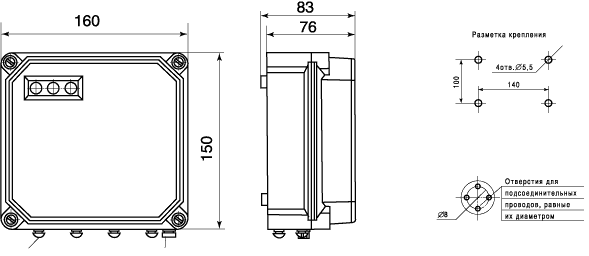

Рис. 1. Габаритные, установочные размеры передающего преобразователя (ППР).


Рис.2. Габаритные и установочные размеры преобразователей первичных ПП-011, ПП-021 для РОС-101; ПП-111, ПП-121 для РОС-102

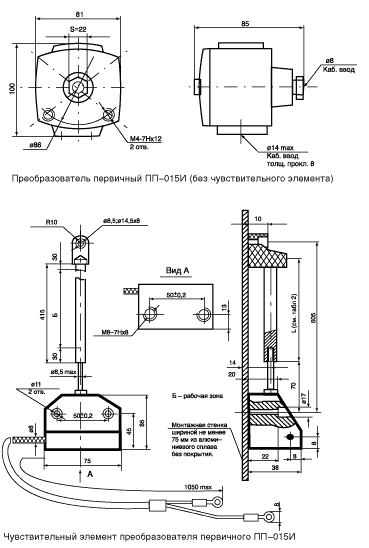

Рис.3. Габаритные и установо преобразователя первичного ПП-015И для РОС-101 и ПП-115И для РОС-102

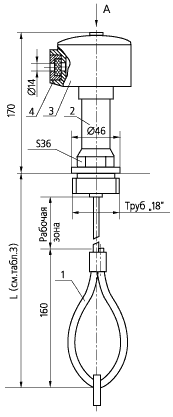

Рис. 4. Габаритные и установочные размеры преобразователей первичных ПП-091, ПП-093 для РОС-101; ПП-191, ПП-193 для РОС-102

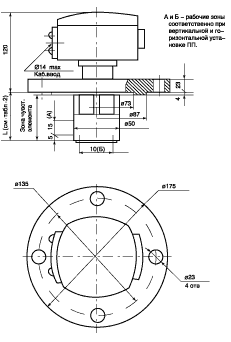

Рис. 5. Габаритны и установочные размеры преобразователей первичных ПП-061И для РОС-101 и ПП-161И для РОС-102

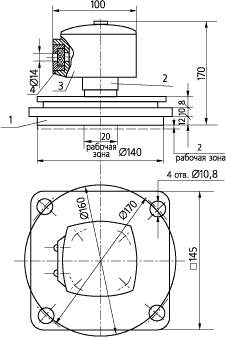

Рис. 6.Габаритные и установочные размеры преобразователей первичных ПП=071 для РОС-101 и ПП-171 для РОС-102

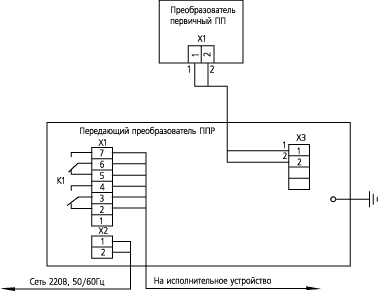

Рис. 7. Схема электрическая подключений датчиков-реле на одну точку контроля

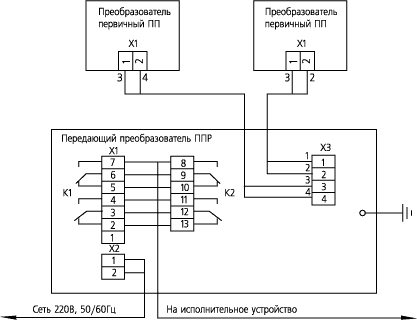

Рис. 8. Схема электрическая подключений датчиков-реле на две точки контроля




Дополнительную информацию на РОС-101, РОС-101И, РОС-102, РОС-102И Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
