Микровертушки гидрометрические ГМЦМ-1

Цена: по запросу

Заинтересованы ГМЦМ-1?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

ГМЦМ-1 Микровертушки гидрометрические

Описание ГМЦМ-1:

Высокоточный портативный переносной измеритель скорости течения воды "Гидрометрическая микровертушка ГМЦМ-1" - высокоэффективное средство для организации учета и контроля расходов воды в системах водоснабжения и водоотведения предприятий, сельскохозяйственных объектов и системах жилищно-коммунального хозяйства. Вследствие малых габаритов датчика, измеритель ГМЦМ-1 является незаменимым средством для организации мониторинга сбросов сточных вод. Измеритель ГМЦМ-1 может использоваться как для периодического контроля объемов сбросов, так и для градуировки и проверки стационарных средств измерения расхода. Диапазон объектов применения измерителя ГМЦМ-1 практически не ограничен: реки, каналы, лотки, самотечные трубы и сбросные коллекторы. Возможно использование измерителя ГМЦМ-1 в напорных трубопроводах.

Многолетний опыт использования  измерителя ГМЦМ-1   в Росии, Белоруссии, Украине, Казахстане  показал их высокую надежность и эффективность.

Особенности

  • Простота эксплуатации и обслуживания.
  • Высокая точность измерения.
  • Стабильность метрологических характеристик.
  • Малые вес и габариты.
  • Низкое энергопотребление.
  • Цифровая индикация измеренной скорости.
  • Высокая надежность.
  • Широкий диапазон измерения скорости.
  • Взаимозаменяемость датчиков, лопастных винтов и других элементов.
  • Простота перепрограммирования при замене лопастного винта.

Технические характеристики

Параметр Значение
Диапазон измерения скорости, м/с от 0,03 до 6,0
Диапазон измерения скорости с нормированной погрешностью, м/с от 0,05 до 4,0
Относительная погрешность измерения,% не более
V-величина измеренной скорости, К=1
6 - К*V
Максимальное время осреднения, сек 640
Диаметр лопастного винта (вертушки),м 0,025
Габаритные размеры датчика,м 0,025 х 0,035 х 0,15
Длина кабеля между датчиком и блоком обработки в стандартном исполнении (может быть увеличена по требованию), м 10
Габаритные размеры блока обработки,м 0,04 х 0,09 х 0,13
Габаритные размеры укладочного футляра,м 0,13 х 0,16 х 0,28
Масса измерителя в укладочном футляре, кГ 1,5
Источник питания 6F22 – 9в  ("Крона")
Ток потребления, А не более 0,007
Температура окружающего воздуха от -20 до +50 С
Максимально допустимая температура воды 45 С

Устройство и принцип работы

Измеритель состоит из датчика и блока обработки измерительной информации. Основным метрологическим элементом датчика является лопастной винт (вертушка), изготовленный из высокопрочной водостойкой пластмассы.

Измеритель состоит из датчика и блока обработки измерительной информации. Основным метрологическим элементом датчика является лопастной винт (вертушка), изготовленный из высокопрочной водостойкой пластмассы.

Конструкция датчика включает также точечный электрод и держатель лопастного винта. Датчик крепится на гидрометрической штанге диаметром до 28мм.

Для формирования электрического сигнала, характеризующего скорость водного потока, используется свойство электропроводности воды. Лопастной винт под воздействием водного потока вращается вблизи электрода и, тем самым, изменяя электрическое сопротивление в пограничном слое электрода, образует электрические импульсы, частота которых пропорциональна измеряемой скорости водного потока. Блок обработки измерительной информации использует импульсы датчика для вычисления величины скорости водного потока. Измерение скорости осуществляется циклически  в течение каждого оборота лопастного винта и ее величина выводится на двустрочный жидкокристаллический индикатор. Одновременно измеритель осуществляет вычисление осредненной  скорости, величина которой также отображается на ЖКИ индикаторе. Длительность цикла осреднения составляет 640 сек., после чего вычислитель осредненной скорости автоматически обнуляется и начинается новый цикл измерения. Однако, цикл измерения может быть в любой момент прерван и начат снова путем нажатия кнопки ПУСК на передней панели блока обработки измерительной информации. Также имеется возможность при помощи кнопки ПАУЗА фиксировать на 15 сек. текущее значение осредненной скорости не прерывая при этом цикл осреднения.  Таким образом оператор имеет возможность вручную выбирать моменты начала и окончания измерения осредненной скорости.

Дополнительно на индикаторе отображается напряжение питания батарейки для контроля его величины.   Элементы датчика выполнены из коррозионностойких материалов, что позволяет использовать измеритель в средах с высокой степенью минерализации воды. В отличии от большинства гидрометрических вертушек в конструкции подвески лопастного винта не используются смазочные материалы, что также обеспечивает стабильность метрологических характеристик в широком диапазоне температур и значительно повышает надежность при эксплуатации в средах со взвешенными частицами.

С 2010 года дополнительно начато производство модернизированной модификации ГМЦМ-1м. В данной модификации добавлена функция передачи данных измерений на компьютер через USB – порт. Данные мгновенных и осредненных скоростей  накапливаются в файле с указанием даты и времени момента измерения. Для осуществления передачи и накапливания данных измерений вместе с измерителем поставляется программное обеспечение.

Программное обеспечение  для обработки массива накапливаемых данных может быть модернизировано нашими специалистами под задачи потребителя (за отдельную плату).

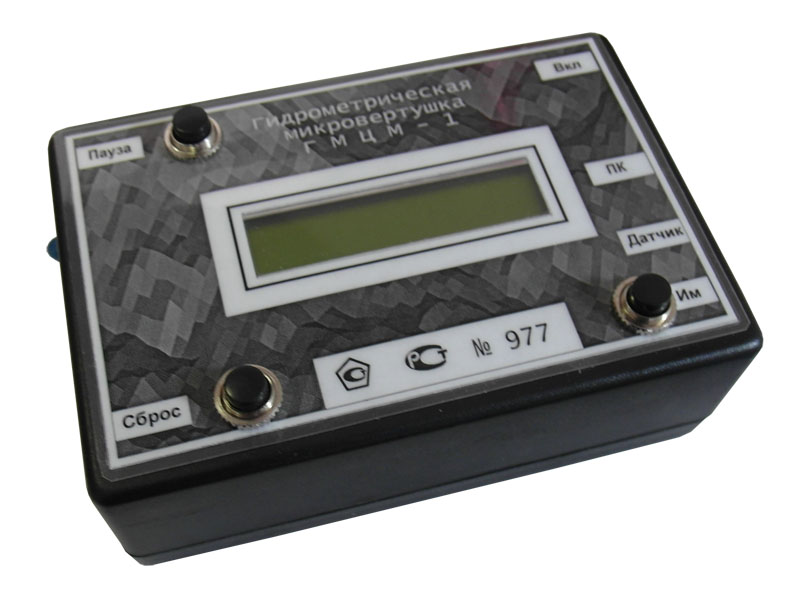

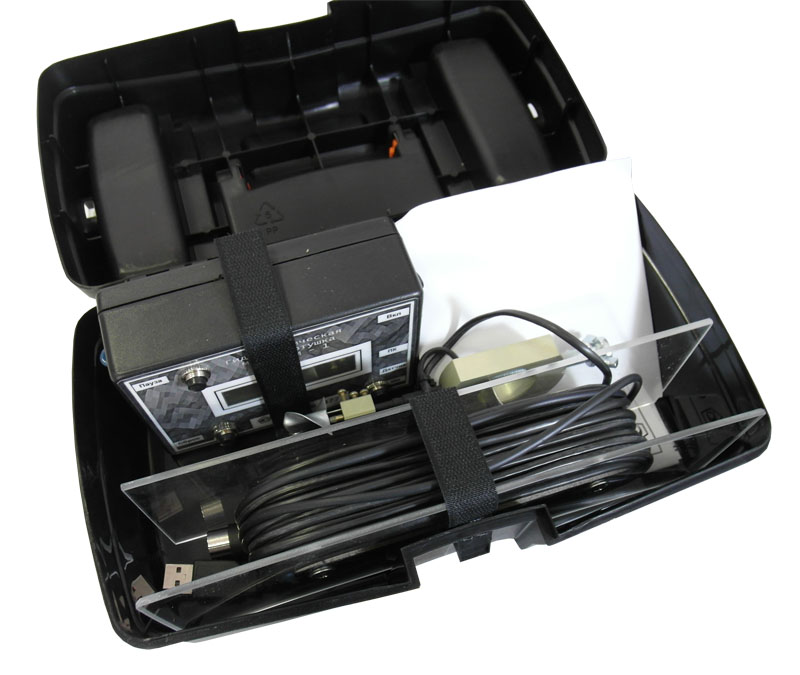

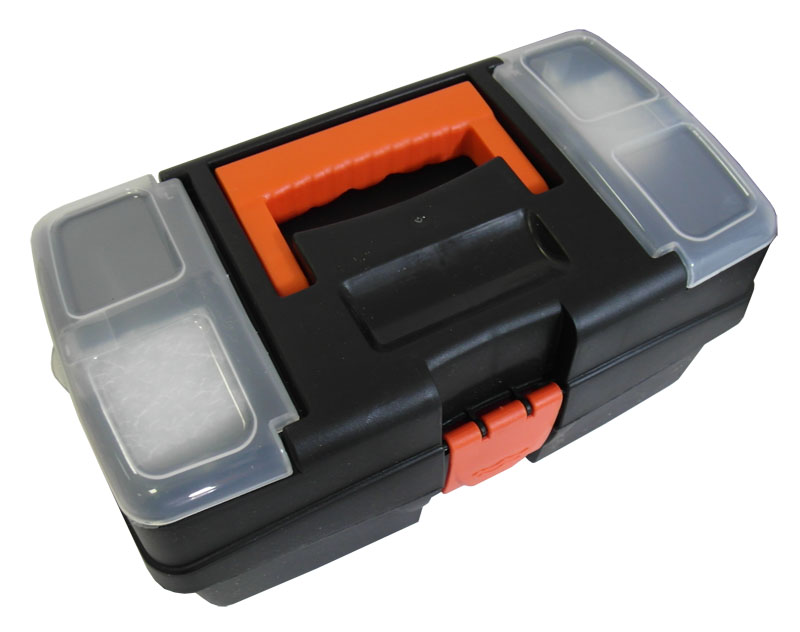

ГМЦМ-1 Укладочный ящик ГМЦМ-1 Комплект ГМЦМ-1 Вид спереди

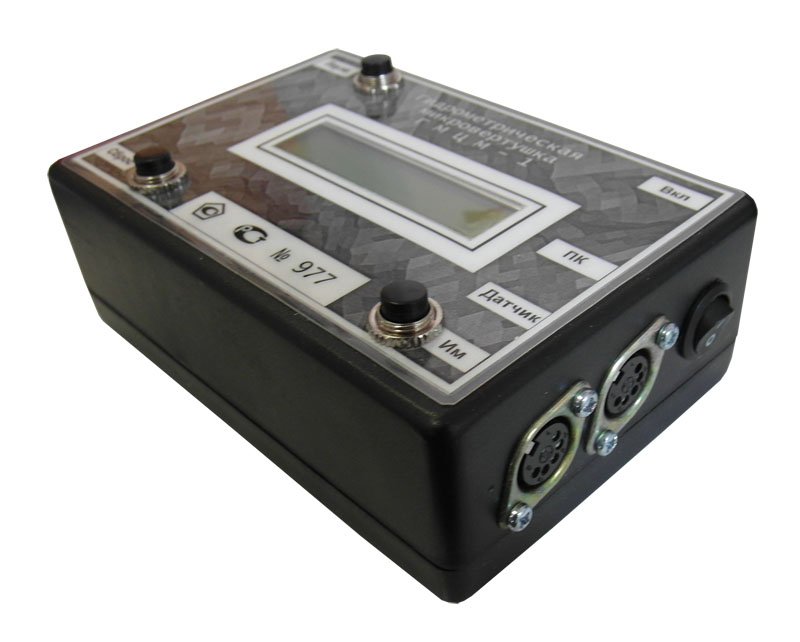

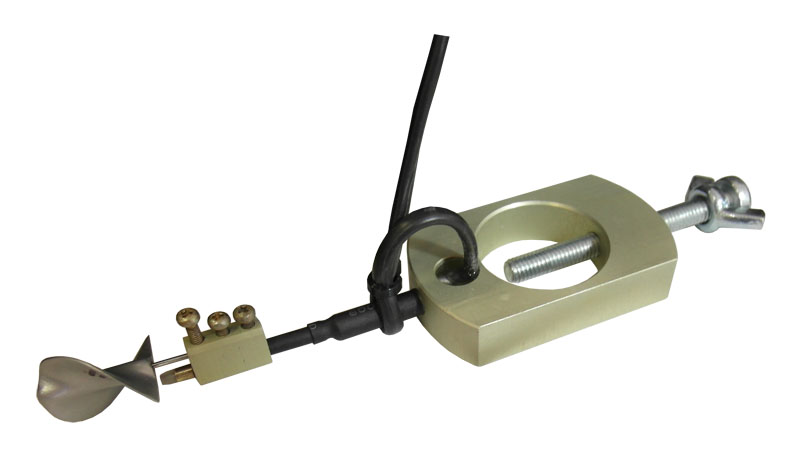

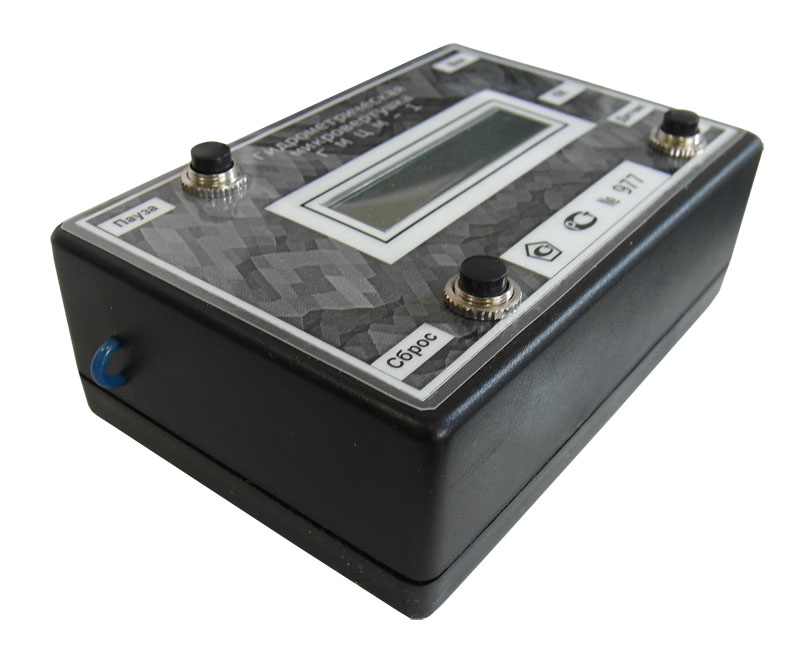

ГМЦМ-1 Вид слева ГМЦМ-1 Вид справа ГМЦМ-1 Датчик



Дополнительную информацию на ГМЦМ-1 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
