Описание ЭРСУ-3Р:ОБЩИЕ СВЕДЕНИЯ
Электронный регулятор-сигнализатор уровня ЭРСУ-ЗР необходим для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей в трех точках в одном или различных резервуарах.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
По устойчивости к климатическим воздействиям приборы соответствуют климатическим исполнениям УХЛ или ОМ категории размещения 2 (датчик) и 3 или 4 (передающий преобразователь), но при температуре окружающего воздуха от -50 до +70°С (датчик) и от -50 до +60°С (передающий преобразователь) и относительной влажности 98% (100% для исполнения ОМ) при температуре 35°С (датчик) и 98% при температуре 35°С (40°С для исполнения ОМ) - передающий преобразователь.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Выходной сигнал - переключающие пары контактов реле.
Нагрузка на контакты выходного реле:
ток, А:
0,5-2,5
частота, Гц:
50; 60
напряжение, В:
12-250
допустимое увеличение тока на время не превышает 0,1 с, А, не превышает:
5
Верхнее значение сопротивления срабатывания , Ом
5000
Основные параметры питания (номинальное значение):
напряжение переменного тока, В:
220, 380
частота, Гц:
50, 60
Масса , кг, не превышает:
передающего преобразователя:
2
датчика:
0,65

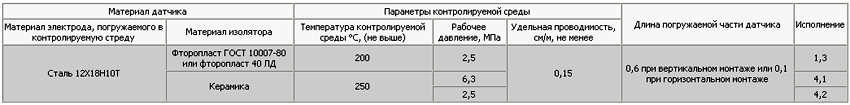

Материалы датчика, параметры контролируемой среды, длина погружаемой части и исполнение датчика указаны в таблице.
Примечание: При необходимости потребитель может уменьшить или увеличить длину электрода до требуемой по условиям работы, но не превышает 5 м. При этом удлиняющий стержень может быть любого сечения пложадью не мен основного электрода, из материала, стойкого к контролируемой среде.
Гарантийный срок - 1 год со дня ввода в эксплуатацию.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Прибор состоит из передающего преобразователя и трех датчиков.
Сенсор (рис. 1) состоит из корпуса, электрода и колпачка, служащего для уплотнения провода, подключаемого к выводу электрода.
Рис. 1. Общий вид, габаритные и установочные размеры датчиков:
а - исполнение 1;
б - исполнение 3;
в - исполнение 4.1 и 4.2;
L - длина погружаемой части датчика;
* - место маркировки исполнения датчиков.

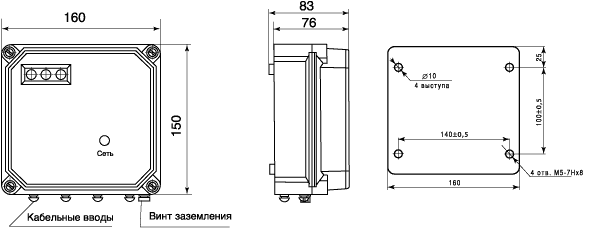

Рис. 2. Габаритные и установочные размеры преобразователя:

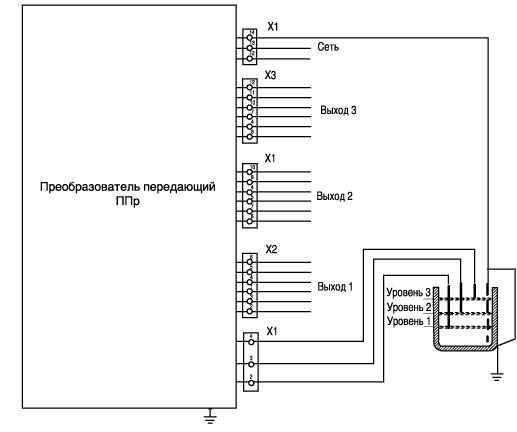

Рис. 3. Электрическая схема подключения прибора ЭРСУ-3Р:
HL2 - светодиод (сигнализация наличия питания от сети);
А1-А3 - электронные платы датчиков;
К1-К3 - контакты реле;
Х1-Х3 - номера колодок выходного сигнала и сети;
S1-S3 - шунтирующие перемычки;
R1-R6 - сопротивления.
Передающий преобразователь (рис. 2) состоит из корпуса, крышки и электронного блока. На крышке имеется четыре светофильтра для индикации питания и достижения заданных уровней. Подключение внешних проводов или кабелей производится под винт, уплотнение осуществляется прокладками, в которых необходимо пробить отверстие, соответствующее наружному диаметр (d)у провода или кабеля. На корпусе прибора имеется винт заземления.
Принцип действия прибора основан на преобразовании изменения электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.
При погружении электрода датчика в контролируемую среду сопротивление уменьшается, срабатывает реле и загорается светодиод соответствующего канала. При отсутствии среды сопротивление увеличивается, происходит отпускание реле и гаснет светодиод.
Прибор (рис. 3) имеет три независимых канала, позволяющих контролировать 3 уровня жидкости в одном или разных резервуа
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: передающий преобразователь, датчик - 3 шт., комплект ЗИП, паспорт; техническое описание и инструкция по эксплуатации - 1 экз. на 10 приборов (не менее 1 экз. в один адрес).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать: наименование прибора, климатическое исполнение вторичного преобразователя, исполнение датчика, обозначение технических условий.
Пример записи обозначения прибора ЭРСУ-ЗР УХЛЗ с датчиком исполнения 1 при его заказе и в документации другой продукции, в которой он может быть применен:
ЭРСУ-ЗР-УХЛ1, 0,6м/0,6м/0,6м
