Описание ДУУ4М:
1 Назначение
Уровнемеры поплавковые ДУУ4М (далее «уровнемеры») необходимы для измерения уровня различных жидкостей, уровней раздела сред многофазных жидкостей (нефть – эмульсия – подтоварная вода и т.п.), а также измерения температуры и давления контролируемой среды.
Уровнемеры применяются в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.
Уровнемеры устанавливаются на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурного класса T5 включительно согласно ГОСТ Р 51330.0.
Уровнемеры внесены в Государственный реестр средств измерений.
Уровнемеры имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIВ по ГОСТ Р 51330.11, температурной группы T5 по ГОСТ Р 51330.0, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.
Уровнемеры необходимы для построения систем автоматизации, в том числе совместно с контроллером ГАММА-11 производства ЗАО «Альбатрос».
2 Контролируемая среда
Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды. Стойкость уровнемеров к агрессивным средам ограничена применяемыми материалами, контактирующими с контролируемой средой: нержавеющая сталь 12Х18Н10Т, 1.4435 (для уровнемеров ДУУ4М-05…ДУУ4М-08), фторопласт-4, сферопластик тип ЭДС-7АП ТУ6-05-221-625-82 (при использовании поплавков соответствующего типа).
3 Состав уровнемеров

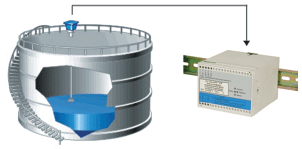

3.1 Уровнемер ДУУ4М состоит из датчика ДУУ2М исполнения 1 с соответствующим номером разработки, обеспечивающего измерение текущих значений контролируемых параметров и выдающего информацию о результатах измерений, и блока БТВИ3 или БИИ3 (в зависимости от комплекта, см. п. 3.2 настоящего раздела), обеспечивающего питание подключенного к нему датчика и формирование выходных информационных сигналов на основе полученных результатов измерений датчика.
3.2 В зависимости от типа выходного сигнала уровнемеры выпускаются в виде следующих комплектов:
– комплект ДУУ4М-ТВ включает в себя один из датчиков уровня акустических ДУУ2М исполнения 1, который обеспечивает непосредственное измерение текущих значений параметров (см. таблицу II.6.1), и блок токовых выходов искробезопасный БТВИ3 (далее «БТВИ3»);
– комплект ДУУ4М-RS включает в себя один из датчиков уровня акустических ДУУ2М исполнения 1 и блок интерфейса искробезопасный БИИ3 (далее «БИИ3»).
3.3 Сенсор подключается к блокам БТВИ3 или БИИ3 с использованием четырехпроводного экранированного кабеля. Характеристики кабеля см. в п. 4.8.7 настоящего раздела.
3.4 Комплект ДУУ4М-ТВ обеспечивает формирование токовых сигналов 4…20 мА, в величине которых содержится информация о значениях измеренных параметров (число токовых сигналов соответствует числу измеряемых датчиком параметров).
3.5 Комплект ДУУ4М-RS имеет выходной сигнал в виде последовательного интерфейса RS-485, причем передача результатов измерений организована в формате протокола Modbus RTU.
3.6 Номенклатура выпускаемых уровнемеров определяется наименованием, числом и диапазоном измерения контролируемых параметров; типом выходного сигнала. В зависимости от наименования, числа и диапазона измерения контролируемых параметров уровнемеры отличаются номерами разработок, характеристики которых приведены в таблице II.6.1.
Таблица II.6.1
№ |
Уровнемеры поплавковые ДУУ4М: тип уровнемера, номер разработки |
Измеряемые параметры |
Количество поплавков |
Тип чувствительного элемента |
1. |
ДУУ4М-01 |
уровень (уровень раздела сред) |
1 |
жесткий |
2. |
ДУУ4М-02,
ДУУ4М-02Т* |
уровень (уровень раздела сред),
температура |
1 |
жесткий |
3. |
ДУУ4М-03 |
уровень (уровень раздела сред),
уровень раздела сред |
2 |
жесткий |
4. |
ДУУ4М-04 |
уровень (уровень раздела сред),
уровень раздела сред, температура |
2 |
жесткий |
5. |
ДУУ4М-05 |
уровень (уровень раздела сред),
давление |
1 |
жесткий |
6. |
ДУУ4М-06 |
уровень (уровень раздела сред),
температура, давление |
1 |
жесткий |
7. |
ДУУ4М-07 |
уровень (уровень раздела сред),
уровень раздела сред, давление |
2 |
жесткий |
8. |
ДУУ4М-08 |
уровень (уровень раздела сред),
уровень раздела сред, температура, давление |
2 |
жесткий |
9. |
ДУУ4М-10,
ДУУ4М-10Т** |
уровень (уровень раздела сред),
температура |
1 |
гибкий |
10. |
ДУУ4М-12 |
уровень (уровень раздела сред),
уровень раздела сред, температура |
2 |
гибкий |
11. |
ДУУ4М-14 |
уровень (уровень раздела сред),
уровень раздела сред, уровень раздела сред, температура |
3 |
гибкий |
12. |
ДУУ4М-16 |
уровень (уровень раздела сред), уровень раздела сред, уровень раздела сред, уровень раздела сред, температура |
4 |
гибкий |
*Уровнемеры ДУУ4М-02 и ДУУ4М-02Т различаются по диапазону температур контролируемой среды (см.п.2 таблицы II.6.2).
** Уровнемеры ДУУ4М-10 и ДУУ4М-10Т различаются по диапазону температур контролируемой среды (см.п.9 таблицы II.6.2).
3.7 Сенсоры уровнемеров комплектуются поплавками типа I, II или IV (уровень), III или V (уровень раздела сред). Характеристики поплавков см. в разделе II.9 настоящего каталога.
3.8 Сенсоры уровнемеров ДУУ4М-01, -02, -02Т, -03,...-08 имеют жесткий чуствительный элемент (ЧЭ), датчики уровнемеров ДУУ4М-10, -10Т, -12, -14, -16 – гибкий.
4 Технические данные
4.1 Технические характеристики и условия эксплуатации датчиков и блоков даны в таблице II.6.2.
Таблица II.6.2
№ |
Наименование параметра |
Сенсор ДУУ2М
исполнения 1 уровнемера ДУУ4М |
Блоки
БТВИ3, БИИ3 |
1. |
Длина чувствительного элемента |
от 1,5 до 4 м (жесткий ЧЭ);
от 1,5 до 25 м (гибкий ЧЭ) |
– |
2. |
Температура контролируемой среды |
- от минус 45 до + 65 °C (для датчиков ДУУ2М-01, ...-08, -10, -12, -14, -16);
- от минус 45 до + 120 °C (для датчиков ДУУ2М-02Т);
- от минус 10 до + 100 °C (для датчиков ДУУ2М-10Т) |
– |
3. |
Давление контролируемой среды |
до 2,0 МПа (жесткий ЧЭ),
до 0,15 МПа (гибкий ЧЭ)
до 16 МПа (по специальному исполнению) |
– |
4. |
Плотность контролируемой среды |
от 600 до 1500 кг/м 3 |
– |
5. |
Маркировка взрывозащиты |
1ExibIIBT5 X |
[Exib]IIBX |
6. |
Степень защиты |
IP68 по ГОСТ 14254 |
IP50 по ГОСТ 14254 |
7. |
Климатическое исполнение |
ОМ1,5 по ГОСТ 15150 |
УХЛ4 по ГОСТ 15150 |
8. |
Температура внешней среды |
от минус 45 до +75 °С |
от + 5 до + 45 °С |
9. |
Пределы изменения атмосферного давления |
от 84 до 106,7 кПа |
от 84 до 106,7 кПа |
10. |
Тип атмосферы |
III, IV (морская и приморско-промышленная) |
II (промышленная) |
11. |
Срок службы |
- не менее 10 лет для ДУУ2М-01, -02, -02Т, -03...-08;
- 8 лет для ДУУ2М-10, -10Т, -12, -14, -16 |
не менее 10 лет |
12. |
Масса |
не превышает 13,5 кг |
не превышает 0,4 кг |
13. |
Габаритные размеры |
не превышают
145х215х (130+L ЧЭ *) мм |
не превышают 100х75х109,5 мм |
* «L ЧЭ » – длина ЧЭ датчиков
4.2 Вязкость не ограничивается при отсутствии застывания контролируемой среды и отсутствии отложений на элементах конструкции датчика, препятствующих перемещению поплавка.
4.3 Верхний неизмеряемый уровень не превышает (0,24 + H П – H ПОГР ), м, где H П – высота поплавка, H ПОГР – глубина погружения поплавка. Конкретное значение определяется геометрическими размерами поплавка и значением параметра программирования «Зона нечувствительности от импульса возбуждения», задаваемого при регулировании.
4.4 Нижний неизмеряемый уровень для уровнемеров ДУУ4М-01, -02, -02Т, -03, -04 не превышает (0,1+H ПОГР ), м; ДУУ4М-05,...08 - не превышает (0,15+H ПОГР ), м, для уровнемеров ДУУ4М-10, -10Т, -12, -14, -16– не превышает (0,2+H ПОГР ), м, где H ПОГР – глубина погружения поплавка, м.
4.5 Зона неизмеряемых уровней между двумя поплавками в многопоплавковых датчиках не превышает 0,312 м .
4.6 Метрологические характеристики
4.6.1 Абсолютная основная погрешность измерения уровня состоит из погрешности датчика и погрешности преобразования блоков.
4.6.2 Абсолютная основная погрешность измерения уровня датчика не превышает ± 1 мм с поплавками типа I и не превышает ± 5 мм датчика с поплавками типов II, III, IV, V. Характеристики поплавков см. в разделе II.9 настоящего каталога.
4.6.3 Значение погрешностей преобразования блоков определяется типом их выходного сигнала. В случае, когда выходным сигналом уровнемера является цифровой код (последовательный интерфейс RS-485 – комплект ДУУ4M-RS), блок не вносит погрешности в результаты измерения уровня датчиком, осуществляя лишь преобразование кодов в соответствующий выходу цифровой формат.
Если выходные сигналы уровнемера представляют собой токовые выходы (ДУУ4M-ТВ), то на погрешность измерения уровня датчика накладывается погрешность преобразования цифрового значения результата измерения в значение величины выходных токовых сигналов БТВИ3. Пределы допускаемой приведенной погрешности цифро-аналогового преобразования комплекта ДУУ4М-ТВ должны быть равны ±0,1 %. Пределы допускаемой абсолютной основной погрешности измерений уровня комплекта ДУУ4M-ТВ должны быть равны величине ?H К , мм, определяемой по формуле
?H К = ±((0,001L ДУУ2М ) 2 + (? ДУУ2М ) 2 ) ½ ,
где L ДУУ2М – длина чувствительного элемента датчика, мм;
? ДУУ2М – абсолютная основная погрешность датчика.
4.6.4 Дополнительная погрешность измерения уровня вызывается изменением плотности жидкости в рабочем диапазоне температур. Ее величина определяется типом поплавка, его геометрическими размерами и разницей плотностей поплавка и продукта.
4.6.5 Пределы допускаемой абсолютной основной погрешности измерения температуры:
– в интервале температур от минус 45 до минус 10 °С – ± 2 °C ;
– в интервале температур от минус 10 до + 85 °С – ± 0,5 °C ;
– в интервале температур свыше +85 до + 120 °С – ± 2 °C .
4.6.6 Пределы допускаемой приведенной основной погрешности измерения давления ± 1,5 %.
4.7 Характеристики выходных сигналов
4.7.1 Характеристики токовых сигналов БТВИ3:
– число выходных токовых сигналов – шесть;
– диапазон шкалы токовых сигналов – от 4 до 20 мА;
– максимальное сопротивление нагрузки – не превышает 750 Ом.
4.7.2 Характеристики БИИ3:
– тип интерфейса – RS-485;
– гальваническая изоляция выходных цепей интерфейса от общего провода и внутренних цепей БИИ3 (прочность изоляции 1000 В постоянного напряжения в течение одной минуты);
– программируемая скорость передачи до 19200 бит/с;
– программируемый контроль четности;
– логический протокол – Modbus RTU (программируемый адрес).
4.8 Электрические параметры и характеристики
4.8.1 Питание уровнемеров осуществляется от внешнего изолированного стабилизированного источника питания постоянного тока (напряжение + 24 В ± 10 %).
4.8.2 Ток потребления уровнемеров не превышает 180 мА.
4.8.3 Питание датчиков осуществляется блоками гальванически изолированным искробезопасным постоянным напряжением +12 В. Ток потребления датчика составляет не превышает 36 мА.
4.8.4 По степени защиты от поражения электрическим током датчики относятся к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.
4.8.5 Электрическая изоляция при температуре окружающего воздуха от +15 до +35 °С и относительной влажности от 30 до 80 % выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
– между искробезопасными цепями и искроопасными цепями – напряжение ~1500 В, 50 Гц (эффективное значение);
– между выходными цепями и цепями питания – напряжение ~500 В, 50 Гц (эффективное значение).
4.8.6 Электрическое сопротивление изоляции между искробезопасными цепями и искроопасными цепями, цепями питания и выходными цепями:
– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий.
4.8.7 Нормальное функционирование ПП датчика обеспечивается при длине соединительного кабеля между датчиком и блоком не превышает 1,5 км . Разрешается применение экранированных контрольных кабелей со следующими параметрами: R КАБ ? 100 Ом, С КАБ ? 0,1 мкФ, L КАБ ? 2 мГн. Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.
4.8.8 Обмен информацией датчиков с блоками ведется последовательным кодом в асинхронном полудуплексном режиме по внутреннему протоколу ЗАО «Альбатрос». Скорость передачи определяется положением выключателей на платах датчика и блоков и составляет 2400 бит/с или 4800 бит/с. По умолчанию установлена скорость обмена 4800 бит/с.
5 Принцип работы уровнемеров
5.1 Измерение уровня продукта основано на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней. Кроме того, возникает импульс упругой деформации, отраженный от нижнего конца ЧЭ датчика и фиксируемый пьезоэлементом датчика.
5.2 В датчике измеряется время от момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом. Это позволяет определить расстояние до местоположения поплавка, определяемого положением уровня жидкости.
6 Установка уровнемеров
6.1 Установка датчика на объекте
6.1.1 Установка датчика на резервуаре осуществляется сверху на имеющемся или специально образованном посадочном месте. Максимальное отклонение оси датчика от вертикали ± 1 ° для датчика с жестким ЧЭ и не превышает ± 15 ° для датчика с гибким ЧЭ.
6.1.2 Вертикальность установки должна обеспечиваться посадочным местом, подготовленным потребителем.
6.1.3 Рекомендуется устанавливать датчик на втулку, входящую в комплект поставки датчика. Допускается использование других вариантов установки датчика по согласованию с предприятием-изготовителем.
6.2 Установка блоков
6.2.1 Блоки устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы.
6.2.2 В месте установки блоков необходимо наличие внешнего источника питания
+ 24 В ± 10 %.
6.2.3 Установка блоков производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.
7 Структура условного обозначения
Структура условного обозначения уровнемеров поплавковых ДУУ4М
8 Пример записи при заказе
8.1 Пример записи при заказе уровнемеров ДУУ4М
«Уровнемер поплавковый ДУУ4М-16-ТВ-9,0-0,15-ОМ1,5**, поплавок типа II, плотность среды 600 кг/м 3 , поплавки типа III, 3 шт., плотн
Дополнительную информацию на ДУУ4М Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
