Система многоканальная измерения уровня и раздела жидких сред РУПТ-МН-РС64 необходима для измерения и сигнализации уровня жидкости, границы раздела двух жидких сред с различной плотностью, в том числе высоковязких нефтепродуктов и сжиженных газов в резервуарных парках. Также, по требованию Заказчика, система может быть использована для измерения массы, объема, плотности и температуры продукта.

Система состоит из микропроцессорного блока управления МБУ, первичных преобразователей ПП уровня и температуры, блоков дискретных уставок БДУ. РУПТ-МН-РС64 используются для выполнения измерений плотности и массы система дополнительно комплектуется датчиками гидростатического давления ДГ типа "Сапфир". РУПТ-МН-РС64 используются для выполнения измерений объема измеряемого продукта в программу вводятся данные градуировочных таблиц резервуаров.

Система используется при учетных и технологических операциях на нефтебазах, нефтехранилищах, хранилищах сжиженного газа, автозаправочных (АЗС) и газозаправочных (АГЗС) станциях и других предприятиях различных отраслей промышленности.

Первичный преобразователь имеет маркировку взрывозащиты "IExibIIBT6 в комплекте РУПТ-MH-PC64", соответствует требованиям ГОСТ 51330.10, ГОСТ 51330.0 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ.

МБУ имеет маркировку взрывозащиты "[Exib]IIB в комплекте РУПТ-МН-РС64", искробезопасные цепи уровня "ib" по ГОСТ 51330.10.

МБУ и БДУ необходимы для установки вне взрывоопасных зон.

Блоки системы МБУ, БДУ должны быть заземлены в одной точке.

Первичный преобразователь заземляется непосредственно на объекте.

Детали первичных преобразователей, соприкасающиеся с контролируемой средой, изготовлены из коррозионно-устойчивой стали или сплава не хуже 12Х18Н10Т ГОСТ 5632.

Система соответствует требованиям ТУ 4214-009-42334258-98 .

Предел допускаемой абсолютной погрешности измерения уровня , мм, не превышает:
для диапазонов измерения до 4 м:
±2(±1 *)
для диапазонов измерения свыше 4 м:
±2
раздела жидких сред
±20

Верхний предел измерения (измерительный диапазон) уровня , м:
1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; 12,0; 16,0 **

Нижний неизмеряемый уровень , м, не превышает:
для ПП контроля уровня:
0,15...0,26
для ПП контроля уровня и границы раздела двух сред:
при контроле уровня:
0,50
при контроле раздела двух сред:
0,30

Верхний неизмеряемый уровень , м, не превышает:
0,30

Плотность измеряемой жидкости , г/см 3 :
0.5-1.1 ***

Разность плотностей верхней и нижней фаз, г/см 3 , не менее:
0,1

Допустимое рабочее избыточное давление, МПа
1.6 ****

Дополнительная погрешность, вызванная изменением температуры окружающей среды в рабочем диапазоне, мм, не превышает:
±2 на 10°С

Дискретность установки уставок аварийных уровней, мм:
10

Число выходных сигналов БДУ, не превышает:
32

Напряжение питания переменного тока, В:
220+22/-33

Потребляемая мощность, ВА, не превышает:
230

Габаритные размеры, мм:
ПП (Н+480) 160х180х120
МБУ 400х335х175
БДУ 400х275х170

Гарантийный срок - 1,5 года со дня ввода системы в эксплуатацию.

Гарантийный срок хранения - 1 год с момента изготовления.

* По требованию заказчика система с диапазоном измерения до 4 м может быть изготовлена с пределами допустимой абсолютной погрешности +1 мм.

** По требованию заказчика верхний предел измерения может быть любой в пределах от 1,0 до 16,0 м.

*** При выпуске ПП настраиваются на плотность 1 г/см 3 или на плотность, согласованную с заказчиком.

**** По требованию заказчика ПП системы могут быть изготовлены на рабочее избыточное давление до 2,5 МПа.

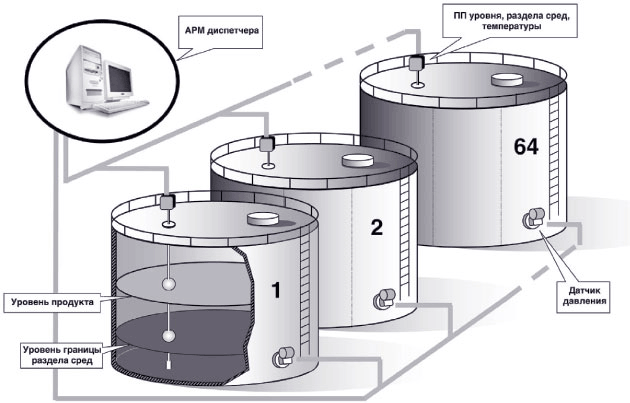

Система устанавливается на объекте с возможностью одновременного контроля уровня жидкой среды в 64 резервуарах. Примерная конфигурация системы, а также варианты размещения первичных преобразователей (ПП) приведены на рисунке 1.

Включается МБУ и посредством его пульта управления запускается программа измерения уровня (границы раздела сред), заложенная в память блока.

Затем МБУ подает питание на каждый ПП, осуществляя автоматический циклический их опрос. Каждые 30 мин данные для всех резервуаров автоматически сохраняются на жестком диске МБУ, что позволяет быть застрахованным от внезапного отключения напряжения питания.

В МБУ поступивший с ПП сигнал обрабатывается и выводится на монитор.

При достижении контролируемым уровнем жидкой среды аварийных значений БДУ выдает сигнал на отключение (включение) технологического оборудования.

Оператор может по своему усмотрению опросить любой из ПП и тем самым проконтролировать уровень жидкой среды или уровень раздела сред в соответствующем резервуаре.

Метрологическая поверка системы в процессе эксплуатации осуществляется по согласованной с Госстандартом РФ методике без извлечения первичного преобразователя из емкости, без слива контролируемой жидкости и без привлечения дополнительных технических средств.

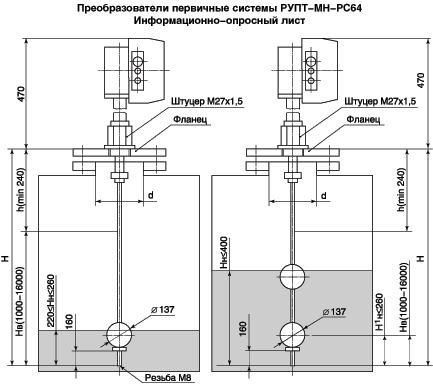

Габаритные и установочные размеры ПП приведены на рис. 3, 4.

Система РУПТ-МН-РС64 может быть использована для количественного учета нефтепродуктов. Для этой цели система дополнительно комплектуется датчиками гидростатического давления типа "Сапфир" и блоками преобразования сигналов БПС-96ПР. В програмное обеспечение вводится блок, осуществляющий расчет массы продукта.

В комплект поставки системы РУПТ-МН-РС64 входят:

Количество ПП, наличие и количество БДУ, а также наличие принтера в комплекте поставки определяется заказчиком.

Дополнительную информацию на РУПТ-МН-РС64 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
