УРБ-М, УРБ-ПМ Уровнемеры-регуляторы буйковые пневматические

Описание УРБ-М, УРБ-ПМ:

ОБЩИЕ СВЕДЕНИЯ

Уровнемеры-регуляторы буйковые пневматические УРБ-П, УРБ-ПМ необходимы для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи информации в виде стандартного пневматического сигнала об уровне жидкости (УРБ-П) или границы раздела двух несмешивающихся жидкостей (УРБ-ПМ), находящихся под вакуумметрическим, атмосферным или избыточным давлением.

Уровнемеры внесены в Государственный реестр средств измерений под № 8320/1. Уровнемеры относятся к изделиям ГСП.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Уровнемер эксплуатируется в условиях, установленных для исполнения УХЛ категории 3.1 или ХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 50 до плюс 70°С для исполнений УХЛ и ХЛ и от минус 10 до плюс 45°С для исполнения Т.

В линии, подводящей к уровнемерам воздух питания, должны быть установлены фильтр и стабилизатор давления воздуха.

Воздух питания должен быть подготовлен по классу загрязненности 0 в соответствии с ГОСТ 17433.

По устойчивости к механическим воздействиям уровнемеры выдерживают вибрацию частотой (10-55) Гц с амплитудой не превышает 0,035 мм.

Степень зашиты уровнемеров от воздействия пыли и воды IP54 по ГОСТ 14254.

Детали, контактирующие с контролируемой средой, в зависимости от ее агрессивности, изготовляются из стали 20 или стали 12Х18Н10Т, что позволяет обеспечить высокое качество и надежность при долговременной эксплуатации.

Требования техники безопасности по ГОСТ 12997.

Уровнемеры для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 4214-008-12176419-96.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Типоисполнения уровнемеров и материалы деталей, предельные значения диапазон измерений и параметры измеряемой жидкости указаны в таблице.

Таблица 1

Условные обозначение и материалы деталей

Предельные значения диапазона измерения

Основные параметры измерения жидкости





Диапазон температур, °C

Предельно допустимое рабочее избыточное давление, МПа

УРБ-П-1

УРБ-П-2







УРБ-ПМ1

УРБ-ПМ2

ст. 20 12Х18Н10Т

0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; 12,0; 16,0









0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0;

-50...+100

-200...-50
+100...+400



-50...+100

-200...-50
+100...+400

2,5; 4,0; 6,3; 10,0









2,5; 4,0

Примечания.
1. Буйки уровнемеров изготавливаются неполированными. По требованию потребителя в технически обоснованных случаях буйки изготавливаются полированными для измерения уровня вязких сред.
2. Уровнемеры УРБ-П2 и УРБ-ПМ2 в интервале температур от минус 200°С до минус 50°С, и от плюс 100°С до плюс 400°С с теплопроводящим кронштейном используются в качестве индикаторов уровня при давлении не превышает 4 МПа.

Уровнемеры могут быть настроены:

· УРБ-П - на плотность измеряемой жидкости 0,5-2,5 г/см 3 ;

· УРБ-ПМ - на разность плотностей в интервале плотностей контролируемых жидкостей от 0,5 до 2 г/см 3 0,122-0,4 г/см 3

Давление воздуха питания, кПа (кгс/см 2 ):
140+14 (1,4+0,14)

Расход воздуха питания в установившемся режиме при нормальных условиях, не превышает, л/мин:
3

Предел изменения выходного сигнала при изменении уровня жидкости от нижнего до верхнего предела измерения, кПа (кгс/см 2 ):
20-100 (0,2-1)

Допустимая основная погрешность, %:
±0,5; ±1,0; ±1,5

Дальность передачи выходного сигнала по пневматической линии связи внутренним диаметром (d) 6 мм , м:
300

Масса, кг:
см. табл. 1, 2 к рис. 2

Кронштейны и присоединительные фланцы изготовляются из стали 20 или 12Х18Н10Т;

Буйки и подвески изготовляются из стали 12Х18Н10Т.

Гарантийный срок - 1,5 года со дня ввода уровнемеров-регуляторов в эксплуатацию.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Принцип действия уровнемера основан на пневматической силовой компенсации выталкивающей силы, действующей на буек при изменении уровня контролируемой среды.

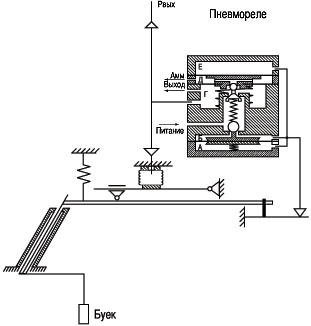

Рис. 1. Принципиальная схема уровнемера УРБ-П:

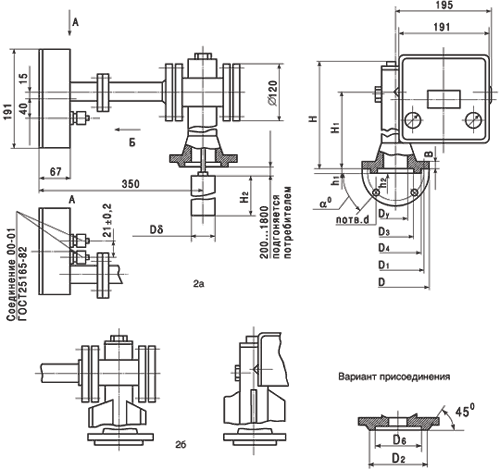

Рис. 2. Общий вид, габаритные, установочные и присоединительные размеры.


а - с кронштейном без теплоотводящих ребер;
б - с кронштейном с теплоотводящими ребрами;

· Условное обозначение уровнемера

Рис

Предельное значение диапазона измерения или уровня границы раздела фаз, H2, м

Диапазон температур измеряемой среды

Размеры,мм

Масса, кг (без буйка)









H

H1



УРБ-П1





УРБ-ПМ1





0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 8,0; 10,0





0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0





от -50 до +100

208

150

11



УРБ-П2





УРБ-ПМ2

0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 8,0; 10,0



0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0

от -200 до -50

656

590

16

УРБ-П2





УРБ-ПМ2

0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 8,0; 10,0





0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0

от +100 до +400

656

590

16

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят: уровнемер-регулятор, буек с подвеской, комплект монтажных частей, техническое описание и инструкция по эксплуатации - 1 экз. на 10 приборов, но не менее 1 экз. в один адрес, паспорт, комплект запасных частей и принадлежностей согласно ведомости ИНСУ 1.430. 004 ЗИ, ведомость комплекта запасных частей и принадлежностей ИНСУ 1.430.004 ЗИ.

ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе необходимо указать: полное наименование и типоисполнение уровнемера согласно структуре условного обозначения, климатическое исполнение, предельный измерительный диапазон, плотность жидкости, давление измеряемой среды, наличие фланца и материал, предел допустимой основной погрешности, обозначение технических условий.

Примеры записей обозначения уровнемера при его заказе и в документации другой продукции, в которой он может быть применен:

УРБ-П1 исполнения УХЛ на предельный измерительный диапазон 10 м с плотностью жидкости 0,5 г/см 3 , давлением измеряемой среды 4 МПа с присоединительным фланцем типа 2-50-63 по ГОСТ 12821 из стали 12Х18Н10Т, с пределом допустимой основной погрешности +1%, с полированным буйком -
"ГСП. Уровнемер-регулятор буйковый пневматический УРБ-П1-УХЛ-10- 0,5-4-12X18H10T-I типа 2-50-63 по ГОСТ 12821, буек полированный";

УРБ-ПМ2 исполнения ХЛ на предельный измерительный диапазон 1 м, с разностью плотностей двух сред 0,122 г/см 3 , давлением измеряемой среды 4 МПа, с присоединительным фланцем типа 4-150-40 по ГОСТ 12821 из стали 12Х18Н10Т, с пределом допустимой основной погрешности ±1% -
"ГСП. Уровнемер-регулятор буйковый пневматический УРБ-ПМ2-ХЛ-1-0,122-4-12Х18Й10Т-1 типа 4-150-40, температура измеряемой среды - 200...-50°С";

Для уровнемеров исполнения 2 по температуре необходимо указать температуру измеряемой среды.

По требованию заказчика, для применения уровнемера в вязких средах буйки поставляются полированными за отдельную плату.

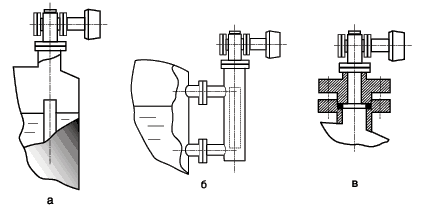

Рис. 3. Схема уровнемера на объекте:


а - непосредственно на емкости;
б - на выносной камере;
в - с применением выходного фланца.



Дополнительную информацию на УРБ-М, УРБ-ПМ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
