Главная Каталог Приборы измерения уровня - уровнемеры Контактные уровнемеры -метроштоки, поплавковые, электроконтактные, рулетки РОС-501, РОС-501И

Датчики-реле уровня РОС-501, РОС-501И

Цена: по запросу

Заинтересованы РОС-501, РОС-501И?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

РОС-501, РОС-501И Датчики-реле уровня

Описание РОС-501, РОС-501И:

ОБЩИЕ СВЕДЕНИЯ

Сенсоры-реле уровня РОС-501, РОС-501И необходимы для контроля уровня жидкостей плотностью не менее 0,52 г/см 3 и двухпозиционного управления механизмами в стационарных и судовых условиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатическое исполнение по ГОСТ 15150-69;

Температура окружающего воздуха для передающего преобразователя от минус 10 до 40°С для исполнения УХЛ и от минус 50 до 50°С для исполнения ТВ; для первичного преобразователя от минус 50 до 80°С.

Первичный преобразователь датчика уровня РОС-501И имеет маркировку взрывозащиты "1ЕхibIIВТ5 в комплекте РОС-501И", соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и необходим для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ.

Передающий преобразователь с выходными искробезопасными цепями уровня "ib" выполнен в соответствии с требованиями ГОСТ Р 51330.10-99, имеет маркировку "[Exib]IIB" и необходим для установки вне взрывоопасных зон.

Сенсоры-реле пылеводозащищенные и виброустойчивые.

По способу защиты человека от поражения электрическим током датчики-реле относятся к классу 01 по ГОСТ 12.2.007.0-75.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные технические данные датчиков-реле приведены в таблице.

Таблица 1

Наименование

Значение параметра для типоисполнений



РОС-501

РОС-501И

Дифференциал срабатывания, мм

35±25

Основные параметры нагрузки, коммутируемой выходным реле: цепь постоянного тока при индуктивности не превышает 3 Гн:





  ток, А

0,5 - 5

0,05 - 1

  напряжение, В

12 - 250

12 - 24

мощность, В·А, не превышает

25

25

цепь переменного тока, активная нагрузка:





  ток, А

2,5 - 5

0,5 - 2,5

  напряжение, В

12 - 250

0,5 - 240

  мощность, В·А, не превышает

100

100

Основные параметры питания:





  напряжение переменного тока, В

220, 380

220

  частота, Гц

50

50

Потребляемая мощность, ВА, не превышает

8

Сопротивление каждой из жил линии связи между первичным и передающим преобразователями, Ом, не превышает

20

Основные параметры искробезопасной цепи:





индуктивность линии связи, Гн, не превышает

0,001

емкость линии связи, мкФ, не превышает

0,3

напряжение, В, не превышает

10

ток, мА, не превышает

127

Период работы без технического обслуживания, ч, не менее

5000

Срок службы, лет, не менее

12

Масса, кг, не превышает:





передающего преобразователя

2,1

первичного преобразователя

2,6

Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой:





присоединительных фланцев

Сталь 20

поплавка

Сталь 0,8 КП с покрытием (Н9.09)

остальных

Сталь 12Х18Н10Т

Гарантийный срок - 2 года со дня ввода датчиков-реле в эксплуатацию.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

· передающий преобразователь (ППР);

· первичный преобразователь (ПП);

· комплект ЗИП (прокладка - 2 шт., поплавок, предохранитель - 2 шт.);

· паспорт.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Сенсоры уровня состоят из первичного и передающего преобразователей.

Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности вследствие перемещения поплавка при изменении уровня контролируемой среды.

Общий вид, габаритные и установочные размеры первичного и передающего преобразователей приведены на рис. 1 и 2, схема внешних соединений датчика-реле уровня - на рис. 3, 4.

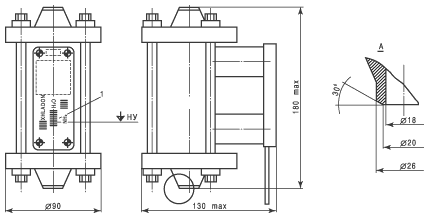

Рис. 1. Общий вид, габаритные и установочные размеры первичного преобразователя:

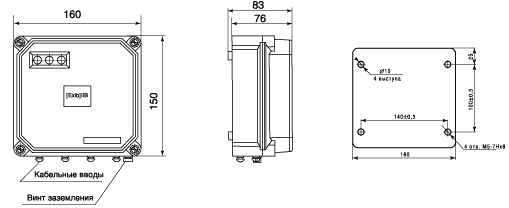

Рис. 2. Общий вид, габаритные и установочные размеры передающего преобразователя:

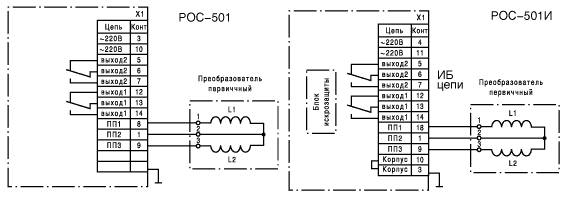

Рис. 3 Схема внешних соединений датчика-реле уровня РОС-501, РОС-501И




Дополнительную информацию на РОС-501, РОС-501И Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
