Термопарные сборки 03.01, 03.02 КТХА, КТНН

Цена: по запросу Заинтересованы КТХА, КТНН? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание КТХА, КТНН:

Предназначены для измерения температуры рабочей среды в установках конверсии метана при наличии повышенной концентрации водорода.

Сборка предлагается для замены термопреобразователей компании "OKAZAKI Manufacturing Company" (Япония).

Конструкция гильзы, входящей в состав термопарной сборки КТХА 03.01, защищена свидетельством на полезную модель №  19610 .

Технические данные термопарных сборок

• диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C

• условное давление
  4.0 МПа
• класс допуска
  1 (с приложением индивидуальной статической характеристики термопары по каждому каналу измерения)
• рабочий спай
  один или два, изолированные
• показатель тепловой инерции не превышает:
  120 с - для модификации 03.01;
  90 с - для модификации 03.02
• исполнение: общепромышленное

Перечень основных исполнений термопарных сборок конструктивных модификаций 03.01, 03.02

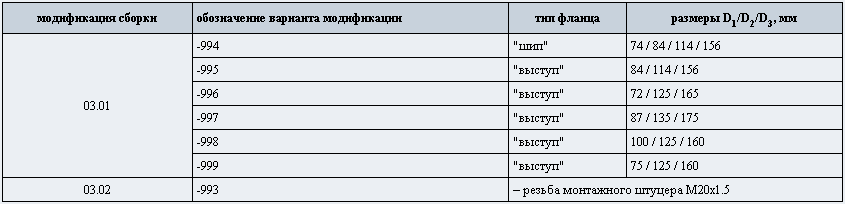

Обозначение и размеры основных типов монтажных фланцев

Перечень основных исполнений термопарных сборок

Длина монтажной части L: 800, 1000 мм.

Примечания:
1. Комплектация сборки клеммной головкой производится Заказчиком или по особому соглашению сторон.
2. По специальному заказу возможно изготовление кабельного термочувствительного элемента с платиновыми термоэлектродами, градуировка ТПП 10 (тип S).

Примеры записи при заказе

КТхх 03.01-ХХХ - к1 - И(2) - Т 45 - 30 - L, монтажный фланец с размерами D 1 / D 2 / D 3

КТхх 03.02-993 - к1 - И(2) - Т 45 - 17 - L, монтажный штуцер М20х1.5

КТХА 03.01-999 - к1 - И2 - Т 45 - 30 - 1000 -
термопарная сборка конструктивной модификации 03.01-999 с монтажным фланцем размерами 75/125/160 мм, класс допуска 1, два изолированных рабочих спая (И2), жаростойкий чехол (Т 45 ) диаметром (d) 30 мм, монтажная длина (L) 1000 мм.

КТХА 03.02-993 - к1 - И - Т 45 - 17 - 1000 -
термопарная сборка конструктивной модификации 03.02-993 с монтажной резьбой М20х1.5, класс допуска 1, один изолированный рабочий спай (И), жаростойкий чехол (Т 45 ) диаметром (d) 17 мм, монтажная длина (L) 1000 мм.
