Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТНН Термоэлектрические преобразователи 01.20, 01.20У, 01.21, 21.20, 21.21 КТХА, КТНН
Цена: по запросу
Заинтересованы КТХА, КТНН?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТНН:Предназначены для измерения температуры высокотемпературных сред.
Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К 795 ) или карбида кремния (К К ). Керамический защитный чехол частично армирован снаружи стальной трубой.
Модификации 01.20 и 01.21 отличаются материалом металлической арматуры.
Термопреобразователи в защитных чехлах из карбида кремния, обладающих повышенной износостойкостью, рекомендуется применять при наличии в измеряемой среде абразивных частиц. Они также необходимы для измерения температуры расплава цинка.
Температура в зоне перехода от керамической части чехла к металлической в рабоч условиях эксплуатации не должна превышать:
800°С - для модификации 01.20;
1000°С - для модификации 01.21.
Длина рабочей керамической части чехла может быть изменена по требованию Заказчика.
Термопреобразователи модификаций 21.20 и 21.21 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являю модификаций 01.20 и 01.21 и имеют те же технические характеристики.
В конструкции термопреобразователей 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007 . В качестве эталонных используются кабельные термопары типа КЭ или КЭТНН 02 .
Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408 .

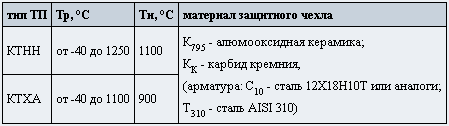

Технические данные термопреобразователей
- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- класс допуска
1 или 2
- рабочий спай
один или два,
изолирован от защитного чехла
- показатель тепловой инерции не превышает:
30 с для ТП с чехлом из алюмооксидной керамики диаметром (d) 12 мм
90 с для ТП с чехлом из алюмоокидной керамики или карбида кремния диаметром (d) ≥ 20 мм
- материал металлической арматуры
С 10 - сталь 12Х18Н10Т или аналоги - для модификаций 01.20, 21.20, 01.20У;
Т 310 - сталь AISI 310 - для модификаций 01.21, 21.21
- поверка производится:
- для ТП модификаций 21.20 и 21.21 - по МИ 3091-2007 "ГСИ. Преобразователи термоэлектрические с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя";
- для остальных модификаций ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"
- максимальная температура на клеммной головке.

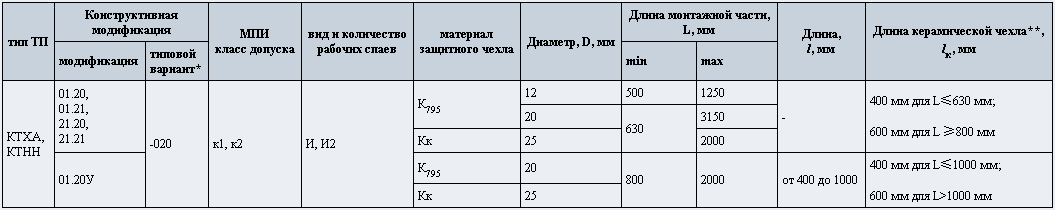

Перечень основных исполнений термопреобразователей конструктивной модификации 01.20, 01.20У, 01.21, 21.20, 21.21
Длина монтажной части L 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.
* - описание вариантов модификаций;
** - для ТП с монтажной длиной ≥ 1000 мм длина чехла из керамики К 795 может быть увеличина.
Обозначение и примеры записи при заказе
КТхх 01.2Х-020 - кХ - И(2) - К хх - d - L / l к
КТхх 21.2Х-020 - кХ - И(2) - К хх - d - L / l к
КТхх 01.20У-020 - кХ - И(2) - К хх - d - L / l / l к
где l к - длина рабочей керамической части; указывается в явном виде.
КТХА 01.20-020 - к1 - И2 - К 795 - 12 - 800/600 -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.20-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, два изолированных (И2) рабочих спая, чехол из алюмооксидной керамики (К 795 ) диаметром (d) (d) 12 мм, монтажная длина (L) 800 мм, длина керамической части ( l к ) 600 мм.
КТХА 01.20У-020 - к1 - И - К К - 25 - 1600/500/600 -
угловой термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.20У-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), чехол из карбида кремния (К К ) диаметром (d) (d) 25 мм, монтажная длина (L) 1600 мм, расстояние ( l ) от головки до места изгиба 500 мм, длина керамической части ( l к ) 600 мм.
Дополнительную информацию на КТХА, КТНН Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
