Термопарные многозонные сборки 03.05[n], 03.06[n] КТХА, КТНН, КТХК, КТЖК

Цена: по запросу Заинтересованы КТХА, КТНН, КТХК, КТЖК? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание КТХА, КТНН, КТХК, КТЖК:

Предназначены для измерения температуры вдоль оси печей термообработки, реакторов установок каталитического синтеза нефтепродуктов (аналоги ТХК 2988).

Конструкция для многозонных измерений представляет собой сборку термопреобразователей модификации 02.01. Число зон измерения (от 3 до 10) равно числу ТП в сборке. Длина компенсационных проводов 1000 мм.

Конструкция термопарной сборки модификации 03.06[n] рассчитана на размещение внутри специальных термопарных карманов, имеющихся на технологическом оборудовании. Торцы термопреобразователей поджимаются к стенке кармана и дистанционируются внутри кармана за счет пружинных свойств кольца, образованного у рабочего спая. Конструкция рассчитана на внутренний диаметр (d) кармана 60 мм (аналогично ТХК 2988) и монтируется на общем несущем фланце (фланец без крепежных отверстий).

Технические данные термопарных сборок

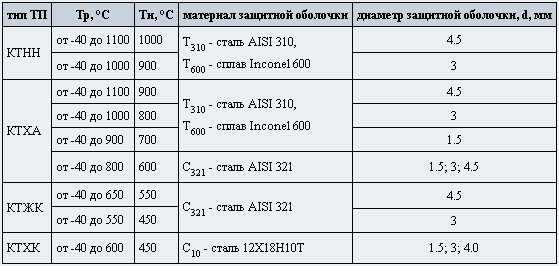

• диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C

• условное давление , при котором обеспечивается герметичность крепления ТП на фланце
  0.1 МПа
• максимальная температура на монтажном фланце
  200°C
• класс допуска
  1 или 2 - для КТХА, КТНН, КТЖК;
  2 - для КТХК
• рабочий спай термопары каждой зоны измерения
  один, изолирован или не изолирован от защитной оболочки
• значение показателя тепловой инерции
  не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра (d) рабочей части d, мм):

• материал монтажных фланцев
  C 10 - сталь 12Х18Н10Т
• показатели надежности
  Надежность ТП при номинальных условиях эксплуатации (при номинальной температуре применения в сухом воздухе) характеризуется следующими значениями показателей:
  - вероятность безотказной работы при номинальных значениях температур применения свыше 600°C за 8000 ч - не менее 0,98;
  - вероятность безотказной работы при номинальных значениях температур применения ниже или равных 600°C за 35000 ч - не менее 0,9;
  - вероятность безотказной работы за 1000 ч на верхнем пределе рабочего диапазона температур - не менее 0,98.
• поверка
  Периодической поверке не подлежат. После выработки ресурса должны быть выведены из эксплуатации.

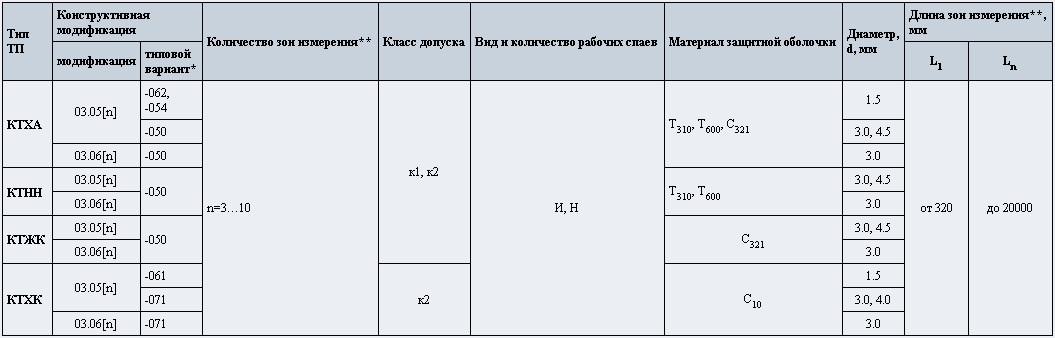

Перечень основных исполнений термопарных сборок конструктивных модификаций 03.05[n], 03.06[n]

* Обозначение проводов термоэлектродных удлинительных :
-050, -054 - изоляция проводников и наружная оболочка из силиконовой резины;
-061 - изоляция проводников и наружная оболочка из фторопласта, наружный экран (ПТФФЭ);
-062 - изоляция проводников и наружная оболочка из фторопласта;
-071 - изоляция проводников и наружная оболочка из стеклонити, наружный экран (СФКЭ).

** - количество и длины зон измерения указываются в явном виде при заказе.

Обозначение и примеры записи при заказе

КТхх 03.0Х[n]-ХХХ - кХ - И(Н) - Т хх (С хх ) - d - L n , зоны измерения L 1 = … , L 2 = … , L n = …
