Термоэлектрические преобразователи платиновые 01.21 ТППТ, ТПРТ

Цена: по запросу Заинтересованы ТППТ, ТПРТ? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ТППТ, ТПРТ:

Термопреобразователи необходимы для измерения температуры высокотемпературных газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термопреобразователи ТППТ(ТПРТ) 01.21 имеют двойной керамический защитный чехол:
- наружный - из алюмооксидной или муллито-алюмосиликатной керамики, карбида кремния;
– внутренний – из газоплотной алюмооксидной керамики.

Пространство между наружным и внутренним чехлами заполнено порошком Al 2 O 3 .

ТППТ(ТПРТ) 01.21 с наружным чехлом из алюмооксидной керамики К 799 диаметром (d) 15 мм устанавливаются на сводах стеклоплавильных печей. По желанию Заказчика на основе этой конструкции могут быть разработаны дополнительные модификации.

Защитные чехлы из карбида кремния обладают повышенной износостойкостью.

Керамический чехол частично армирован снаружи стальной трубой.
Металлическая арматура выполнена из стали AISI 310; температура в зоне перехода от керамической части чехла к металлической не должна превышать 1000°C в рабочих условиях эксплуатации.

Длина керамической части (l K ) чехлов должна быть указана в явном виде при заказе.

По требованию Заказчика термопреобразователь может быть изготовлен с одинарным защитным чехлом из газоплотной алюмооксидной керамики.

Технические данные термопреобразователей

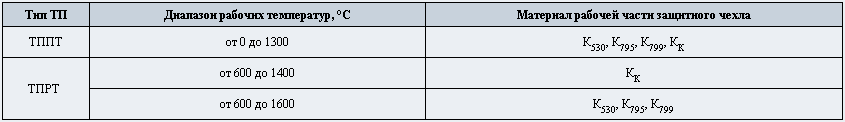

• диапазон рабочих температур,  °C

• класс допуска
  1 и 2 для ТППТ;
  2 и 3 для ТПРТ
• рабочий спай
  один или два, изолирован от металлической арматуры защитного чехла
• материал рабочей части защитного чехла
  К 530 - муллито-алюмосиликатная керамика с содержанием Al 2 O 3 не менее 80%;
  К 795 - алюмооксидная керамика с содержанием Al 2 O 3 не менее 95%;
  К 799 - алюмооксидная керамика с содержанием Al 2 O 3 не менее 99,5%;
  К К - карбид кремния (содержание SiС не менее 80%);
  Примечание: во избежание разрушения керамического чехла из-за большого градиента температуры при погружении в рабочую среду скорость разогрева термопреобразователя не должна превышать 150 °C / мин.

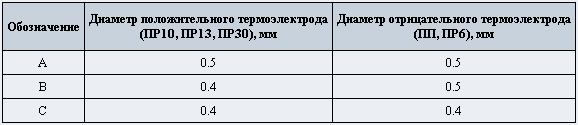

• диаметр (d) термоэлектродов

• показатель тепловой инерции не превышает:
  120 c - для двойных чехлов из алюмооксидной керамики;
  150 c - для чехлов из карбида кремния;
• максимальная температура на клеммной головке

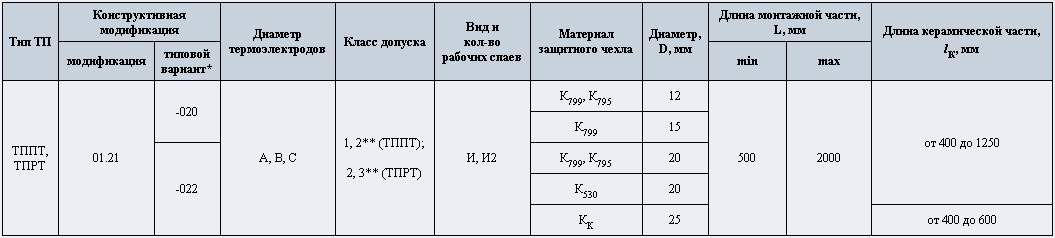

Перечень основных исполнений термопреобразователей конструктивной модификации 01.21

Длина монтажной части L: 500, 630, 800, 1000, 1250, 1600, 2000 мм.

** - типовое исполнение.

Обозначение и примеры записи при заказе:

ТППТ(ТПРТ) 01.21-ХХХ - (А, В, С)Х - И(2) - К ххх - D - L / l K

Дополнительную информацию на ТППТ, ТПРТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
