Термоэлектрические преобразователи 02.16,02.17, 02.18, 02.19, 02.20 КТХА, КТЖК

Цена: по запросу Заинтересованы КТХА, КТЖК? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание КТХА, КТЖК:

Предназначены для измерения температуры в системах горячеканальной техники: термопластавтоматах, пресс-формах, экструдерах и упаковочных машинах.

Технические данные термопреобразователей

• диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C

• класс допуска
  1 или 2
• рабочий спай
  один или два,
  изолирован или не изолирован от защитной арматуры

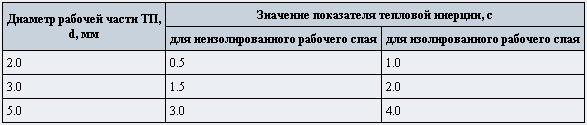

• показатель тепловой инерции не превышает значений:

• степень защиты от воздействия воды и пыли по ГОСТ 14254-96 (МЭК 60529)
  степень защиты термопреобразователей от воздействия воды и пыли соответствует исполнению:
  - модификаций 02.16, 02.18, 02.19;
  - IP40 для модификаций 02.17, 02.20.
• поверка производится:
  - для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм . Методика поверки";
  - для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки".
• максимальная температура на переходной втулке.

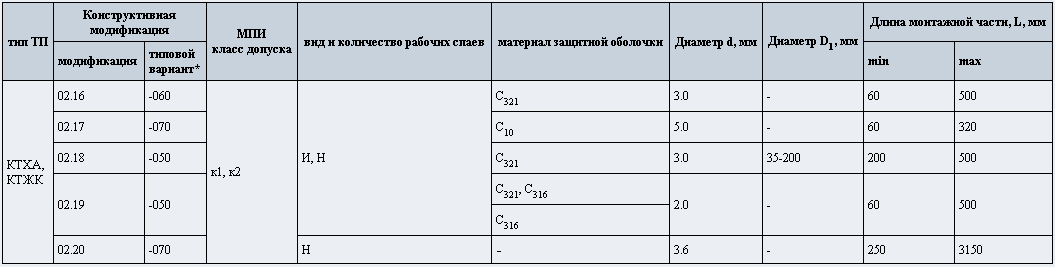

Перечень основных исполнений термопреобразователей конструктивной модификации 02.16, 02.17, 02.18, 02.19, 02.20

Длина монтажной части L: 80, 100, 120, 160, 200, 250, 320, 400, 500 мм .

Длину удлинительных проводов ( l ) выбирать из ряда: 250, 500, 1000, 2000, 2500, 3150 мм .

* Обозначение проводов термоэлектродных удлинительных :
-050 - изоляция проводников и наружная оболочка из силиконовой резины;
-060 - изоляция проводников и наружная оболочка из фторопласта, внутренний экран из медной проволоки;
-070 - изоляция проводников и наружная оболочка из стеклонити, наружный экран из гальванизированной стальной проволоки.

Обозначение и примеры записи при заказе

КТхх 02.ХХ-ХХХ - кХ - И(Н) - С ххх - d (/D 1 ) - L / l

Дополнительную информацию на КТХА, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
