Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТНН Термоэлектрические преобразователи 01.19, 01.19У КТХА, КТНН
Цена: по запросу
Заинтересованы КТХА, КТНН?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТНН:Предназначены для измерения температуры в расплаве алюминия и цветных металлов, а также в хлоридно-бариевых ваннах.
Для расплава алюминия и цветных металлов рекомендуется применять термопреобразователи с защитными чехлами из чугуна марки СЧ или керамики на основе нитрида кремния; для расплава хлорида бария - с защитными чехлами из стали 12Х18Н10Т.
Конструкции термопреобразователей разборные, что позволяет заменять чехол термопреобразователя в процессе эксплуатации. Кабельный термочувствительный элемент частично армирован стальной трубой. При эксплуатации термопреобразователей температура в месте соединения чехла и монтажной арматуры не должна быть выше 800°С.
Ресурс термопреобразователя не нормируется и определяется скоростью растворения защитного чехла в термометрируемой среде. По данным эксплуатации на различных предприятиях срок службы чехлов составляет:
- из керамики на основе нитрида кремния в расплавах алюминиевых сплавов - от 8 до 12 месяцев;
- из чугуна в расплавах алюминиевых сплавов - от 10 до 30 дней;
- из стали 12Х18Н10Т в расплаве хлорида бария от 10 до 30 дней.
Глубина погружения термопреобразователей в рабочую среду не должна превышать 80% от длины чехла ( l чехла ).
Технические данные термопреобразователей

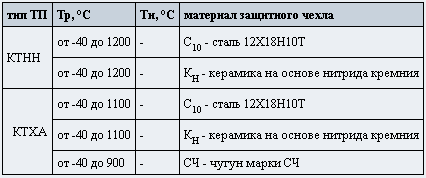

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- показатели надежности
не нормируются
- класс допуска
1 или 2
- рабочий спай
один или два,
изолирован от защитного чехла
- показатель тепловой инерции не превышает:
70 с - для защитных чехлов из стали 12Х18Н10Т и чугуна;
90 с - для защитных чехлов из керамики на основе нитрида кремния
- максимальная температура на клеммной головке

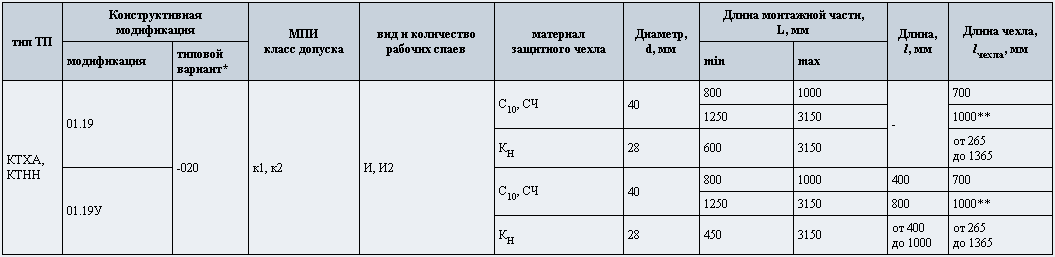

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.19, 01.19У
Длина монтажной части L: 500, 630, 800, 1000, 1250, 1600, 2000, 3150 мм.
Длину защитного чехла l чехла из керамики на основе нитрида кремния (К Н ) выбирать из ряда:
265, 415, 565, 665, 765, 865, 965, 1065, 1165, 1365 мм.
* - описание вариантов модификаций;
** - по специальному заказу возможно изготовление чехлов длиной до 1600 мм для диаметра (d) 40 мм, а также длиной до 2000 мм для диаметра (d) 60 мм.
Обозначение и примеры записи при заказе
КТхх 01.19-020 - кХ - И(2) - ХХ хх - d - L / l чехла
КТхх 01.19У-020 - кХ - И(2) - ХХ хх - d - L / l / l чехла
КТХА 01.19-020 - к1 - И - СЧ - 40 - 800 -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.19-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), чехол из серого чугуна (СЧ) диаметром (d) 40 мм, монтажная длина (L) 800 мм (длина защитного чехла 700 мм, глубина погружения 500 мм).
КТХА 01.19У-020 - к1 - И - К Н - 28 - 1000/400/665 -
угловой термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.19У-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), чехол из керамики на основе нитрида кремния (К Н ) диаметром (d) 28 мм, монтажная длина (L) 1000 мм, длина от места изгиба до головки 400 мм, длина защитного чехла 665 мм.
Дополнительную информацию на КТХА, КТНН Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
