Главная Каталог Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТППТ, ТПРТ

Термоэлектрические преобразователи платиновые 01.06, 01.16 ТППТ, ТПРТ

Цена: по запросу

Заинтересованы ТППТ, ТПРТ?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

ТППТ, ТПРТ Термоэлектрические преобразователи платиновые 01.06, 01.16

Описание ТППТ, ТПРТ:

Термопреобразователи необходимы для измерения температуры высокотемпературных газообразных сред, не разрушающих материал защитного чехла.

Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031 , рассчитанные на условное давление 0.4 МПа.

Для термопреобразователей модификаций ТППТ(ТПРТ) 01.06 используется жаростойкий металлический защитный чехол.

Наружный диаметр (d) D защитного металлического чехла 7, 10, 20 мм. Защитная арматура герметична.

Термопреобразователи ТППТ(ТПРТ) 01.16 имеют составные металлические чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Рабочая часть чехла длиной 800 мм и диаметром (d) 20 мм выполняется из жаростойкого сплава ХН45Ю, а остальная часть чехла - из жаростойкой стали AISI 310. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находится при температуре не выше 1000 °C .

Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать ударов термопреобразователя . Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов.

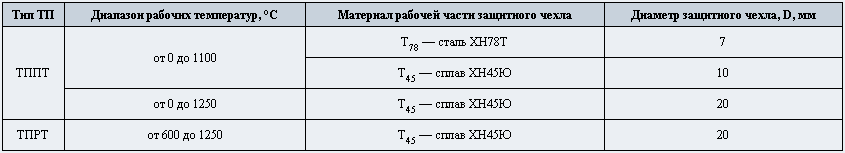

Технические данные термопреобразователей

  • диапазон рабочих температур,  °C


  • класс допуска
    1 и 2 для ТППТ;
    2 и 3 для ТПРТ
  • рабочий спай
    один, изолирован от защитного чехла
  • диаметр (d)


  • показатель тепловой инерции не превышает:
    60 с - для диаметра (d) монтажной части 7 и 10 мм;
    120 с - для диаметра (d) монтажной части 20 мм
  • максимальная температура на клеммной головке

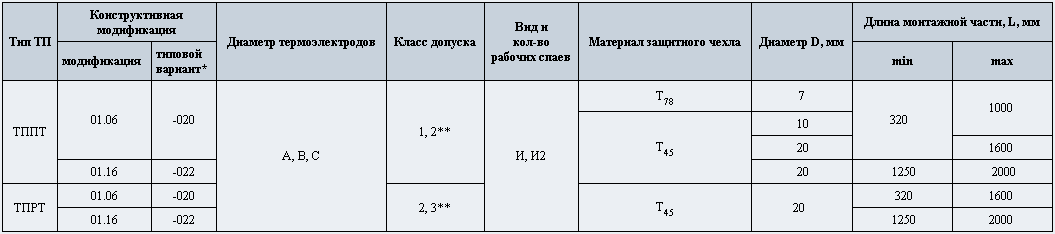

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.06, 01.16

Длина монтажной части L: 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 мм.


** - типовое исполнение.

Обозначение и примеры записи при заказе

ТППТ(ТПРТ) 01.06-020 - (А, В, С)Х - И(2) - Т 45 - D - L
ТППТ(ТПРТ) 01.16-022 - (А, В, С)Х - И(2) - Т 45 - 20 - L

ТППТ 01.06-020 - В2 - И2 - Т 45 - 20 - 500 -

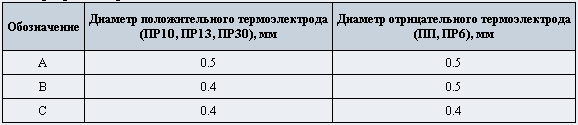

термопреобразователь градуировки ТПП 10 (S) конструктивной модификации 01.06-020 с термоэлектродами диаметром (d) 0.4 + /0.5 - мм ( В ), класс допуска 2 , два изолированных рабочих спая ( И2 ), жаростойкий чехол ( Т 45 ) диаметром (d) 20 мм, монтажная длина (L) 500 мм.



Дополнительную информацию на ТППТ, ТПРТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
