Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТНН, КТЖК, КТХК Термопарные многозонные сборки 03.07[n] КТХА, КТНН, КТЖК, КТХК
Цена: по запросу
Заинтересованы КТХА, КТНН, КТЖК, КТХК?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТНН, КТЖК, КТХК:Предназначены для измерения температуры вдоль оси печей термообработки, реакторов установок каталитического синтеза нефтепродуктов.
Конструкция для многозонных измерений представляет собой сборку термопреобразователей модификации 02.01 . Число зон измерения равно числу ТП в сборке.
Конструкция термопарной сборки модификации 03.07[n] рассчитана на размещение внутри специальных термопарных карманов, имеющихся на технологическом оборудовании. Торцы термопреобразователей могут оставаться прямыми или поджиматься к стенке кармана. Прижим к стенкам термокармана обеспечивается за счет пружинных свойств кольца, образованного у рабочего спая.
Сборка термопреобразователей монтируется на общем несущем фланце, который изготавливается по ГОСТ 12815-80, по ASMЕ В16.5-2003 или по рабочим чертежам Заказчика. Выводы термопар могут быть открыты (по типу КТ 03.06[n]) или помещены в клеммную коробку.
Технические характеристики термопарных сборок

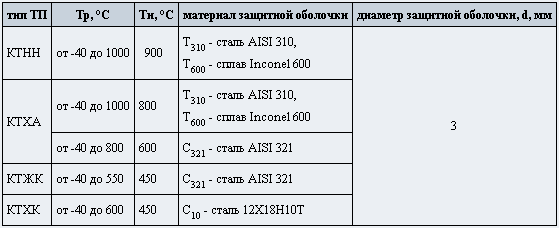

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- условное давление , при котором обеспечивается герметичность крепления ТП на фланце
0.4 МПа
- максимальная температура на монтажном фланце ,
200 °C
- класс допуска
1 или 2 - для КТХА, КТНН, КТЖК;
2 - для КТХК
- рабочий спай термопары каждой зоны измерения
один, изолирован или не изолирован от защитной оболочки
- показатель тепловой инерции не превышает:
2 с – для изолированного рабочего спая;
1,5 с – для неизолированного рабочего спая
- материал монтажных фланцев
C 10 - сталь 12Х18Н10Т
- устойчивость к воздействию воды и пыли
- для клеммной коробки соответствует IP65 по ГОСТ 14254-96;
- для гермовводов клеммной коробки от IP65 и выше по ГОСТ 14254-96
- показатели надежности
Надежность ТП при номинальных условиях эксплуатации (при номинальной температуре применения в сухом воздухе) характеризуется следующими значениями показателей:
- вероятность безотказной работы при номинальных значениях температур применения свыше 600°С за 8000 ч - не менее 0,98;
- вероятность безотказной работы при номинальных значениях температур применения ниже или равных 600°С за 35000 ч - не менее 0,9;
- вероятность безотказной работы за 1000 ч на верхнем пределе рабочего диапазона температур - не менее 0,98.
- поверка
Периодической поверке не подлежат. После выработки ресурса должны быть выведены из эксплуатации.
Обозначение и примеры записи при заказе
При заказе многозонных термопарных сборок типа КТхх 03.07[n], кроме условного обозначения, необходимо указывать в явном виде следующие параметры:
- длины зон измерения;
- параметры несущего фланца: PN, DN, исполнение привалочной поверхности по ГОСТ 12815-82 или DIN, класс, исполнение привалочной поверхности по ASMЕ В16.5-2003;
- габаритные размеры клеммной коробки. Клеммные коробки общепромышленного исполнения из алюминиевого сплава рекомендуем применять двух типоразмеров:
1. при количестве зон до восьми включительно - G139, габариты 158х158х101 мм;
2. при количестве зон от девяти и больше - А140, габариты 200х230х111 мм.
При необходимости могут быть применены клеммные коробки других габаритных размеров. В этом случае размеры коробки нужно указывать в явном виде, при этом срок изготовления увеличивается на время, необходимое для заказа и получения таких коробок от производителя;
- количество и диапазон проходных диаметров (d) гермовводов клеммной коробки, или тип и количество удлинительных проводов;
- при отсутствии клеммной коробки - длину и тип термоэлектродного удлинительного провода;
- при необходимости поджатия торцов термопреобразователя к стенкам термокармана указывать внутренний диаметр (d) термокармана (D).
Обозначение и пример записи при заказе:
КТхх 03.07[n]-ХХХ - кХ - И(Н) - Т хх (С хх ) - d - L n ,
зоны измерения L 1 = ... ; L 2 = ... ; L n = ... ,
фланец ..., гермовводы - ... шт,
диапазон проходных диаметров (d) ... мм,
внутренний диаметр (d) термокармана … мм.
КТХК 03.07[10]-550 - к2 - И - С 10 - 3 - 10000,
зоны измерения L 1 = ... ; L 2 = ... ; L n = ... ,
фланец 7-100-160 ГОСТ 12815-82,
гермовводы - 10 шт,
диапазон проходных диаметров (d) 6-10 мм,
внутренний диаметр (d) термокармана 48 мм
- многозонная термопарная сборка градуировки хромель-копель, конструктивная модификация 03.07[10]-550 (десять зон измерения, по чертежу ЮНКЖ…550…), класс допуска 2, кабельные термочувствительные элементы с изолированными (И) рабочими спаями в стальной оболочке (С 10 ) диаметром (d) 3 мм, максимальная длина (L 10 ) 10000 мм, длины зон измерения L 1 ; L 2 ;...; L 10 , на несущем фланце DN 100, PN 160, исполнение 7 по ГОСТ 12815-82, клеммная коробка с 10 гермовводами с диаметрами (d) зажима 6-10 мм, с разводкой рабочих торцов термопреобразователей на 48 мм.
Обозначение и пример записи при заказе:
КТхх 03.07[n]-ХХХ - кХ - И(Н) - ТХХ (СХХ) - d - L n / l ,
зоны измерения L 1 = ... ; L 2 = ... ; L n = ... ,
фланец ...,
тип удлинительных проводов ... .
КТХА 03.07 [4]-630 - к1 - И - С 321 - 3 - 7560/4500,
зоны измерения L 1 = ... ; L 2 = ... ; L n = ... ,
фланец 1-80-6 ГОСТ 12815-82,
тип удлинительных проводов - 050
- многозонная термопарная сборка градуировки хромель-алюмель, конструктивная модификация 03.07[4]-630 (четыре зоны измерения, по чертежу ЮНКЖ…630…), класс допуска 1, кабельные термочувствительные элементы с изолированными (И) рабочими спаями в стальной оболочке (С 321 ) диаметром (d) 3 мм, максимальная длина (L 4 ) 7560 мм, длины зон измерения L 1 ; L 2 ;...; L 4 , на несущем фланце DN 80, PN 6, исполнение 1 по ГОСТ 12815-82, с удлинительными проводами длиной ( l ) 4500 мм с изоляцией проводников и наружной оболочки из силиконовой резины (050), без разводки рабочих торцов термопреобразователей.
Дополнительную информацию на КТХА, КТНН, КТЖК, КТХК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
