Приборы для измерения и регулирования температуры Защитная арматура и термокабель Гильзы ТКЖД ХХ06 ГИЛЬЗА ЗАЩИТНАЯ ТКЖД ХХ06
|
Цена: по запросу
Заинтересованы ТКЖД ХХ06?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
 |
Описание ТКЖД ХХ06:Предназначены для установки термопреобразователей на месте эксплуатации по ГОСТ 22811-83 и служат для дополнительной защиты термопреобразователей от механических и химических воздействий рабочей среды. Материал монтажного фланца - сталь 12Х18Н10Т; материал защитного чехла - ХН45Ю (код материала - 12), 10Х23Н18 (код материала - 14) или 12Х18Н10Т (код материала - 15). Защитный чехол цельноточеный.
Монтажные фланцы изготавливаются в соответствии с ГОСТ 12821-80 на условные давления Ру 2,5; 4,0; 6,3, 10 МПа и условный проход Ду до 50 мм.
Возможно изготовление защитных гильз по рабочим чертежам Заказчика, с уплотнительными поверхностями по ГОСТ 12815-80, а также гильз фланцевых по стандарту DIN 43772-2000.
Перечень исполнений по монтажной длине ТП
Тип гильзы |
Монтажная длина термопреобразователя, L, мм |
|
200 |
250 |
320 |
400 |
500 |
630 |

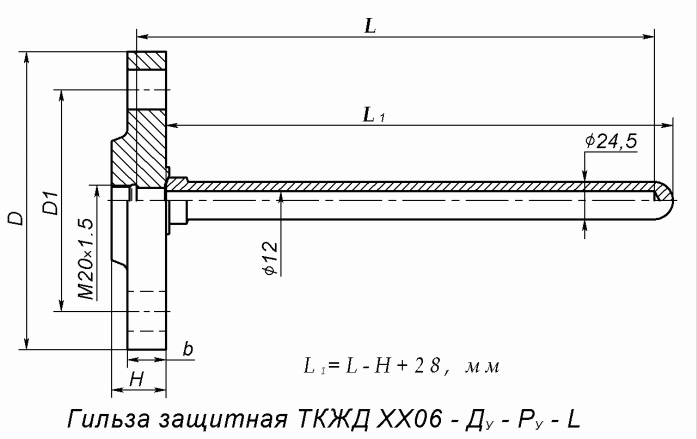

ТКЖД ХХ06 - Д У - Р У - L |
+ |
+ |
+ |
+ |
+ |
+ |
Габаритные размеры гильз для различных условных давлений
РУ , МПа |
Д У , мм |
D, мм |
D1, мм |
H, мм |
b, мм |
2,5 |
25 |
115 |
85 |
24 |
14 |
|
32 |
135 |
100 |
26 |
16 |
|
40 |
145 |
110 |
26 |
16 |
|
50 |
160 |
125 |
27 |
17 |
4,0 |
25 |
115 |
85 |
24 |
14 |
|
32 |
135 |
100 |
26 |
16 |
|
40 |
145 |
110 |
26 |
16 |
|
50 |
160 |
125 |
27 |
17 |
6,3 |
25 |
135 |
100 |
30 |
20 |
|
32 |
150 |
110 |
31 |
21 |
|
40 |
165 |
125 |
31 |
21 |
|
50 |
175 |
135 |
33 |
23 |
10,0 |
25 |
135 |
100 |
32 |
22 |
|
32 |
150 |
110 |
32 |
22 |
|
40 |
165 |
125 |
33 |
23 |
|
50 |
195 |
145 |
35 |
25 |
Пример записи при оформлении заказа:
ТКЖД 1507-4,0-50-400 - гильза защитная, из стали 12Х18Н10Т ( 15 ), конструктивной модификации 07 , на условное давление 4,0 МПа ( 4,0 ) и условный проход 50 мм ( 50 ), необходимная для установки термопреобразователя монтажной длины 400 мм ( 400 ).
Дополнительную информацию на ТКЖД ХХ06 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
