Главная Каталог Приборы для измерения и регулирования температуры Защитная арматура и термокабель Гильзы ЮНКЖ 017, ЮНКЖ 018

Гильзы защитные ЮНКЖ 017, ЮНКЖ 018

Цена: по запросу

Заинтересованы ЮНКЖ 017, ЮНКЖ 018?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

ЮНКЖ 017, ЮНКЖ 018 Гильзы защитные

Описание ЮНКЖ 017, ЮНКЖ 018:

Предназначены для установки термопреобразователей в трубопроводах, аппаратах и резервуарах с теплоизоляцией.

Погружаемая часть цельноточеная.

Материал:
С МФ – сталь 12Х1МФ или С 10 – сталь 12Х18Н10Т.

Конструкция защитных гильз ЮНКЖ 017 и ЮНКЖ 018 зарегистрирована в Госреестре полезных моделей РФ, свидетельство на полезную модель №  11393 .

Конструкция обеспечивает возможность замены термопреобразователя без демонтажа защитной гильзы с объекта, а также возможность вынести клеммную головку термопреобразователя за пределы теплоизоляции паропровода или аппарата.

Для установки в защитные гильзы рекомендуется использовать следующие термопреобразователи:
КТХА 01.03 диаметром (d) 3 мм - в гильзу ЮНКЖ 017;
КТХА 01.10 диаметром (d) 8 мм - в гильзу ЮНКЖ 018.

Внутренняя резьба для установки термопреобразователя - М20х1,5. По требованию Заказчика гильзы могут быть изготовлены с другой внутренней резьбой, что указывается в обозначении (см. примеры записи при заказе).

Технические данные гильх защитных ЮНКЖ 017, ЮНКЖ 018

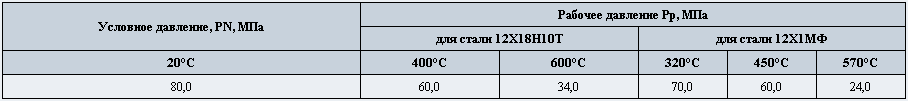

  • рабочее давление Рр при температуре среды (по ГОСТ 356-80)


  • максимально допустимые скорости потоков, на которые рассчитаны гизьзы защитные 017, ЮНКЖ 018 приведены в таблицах:

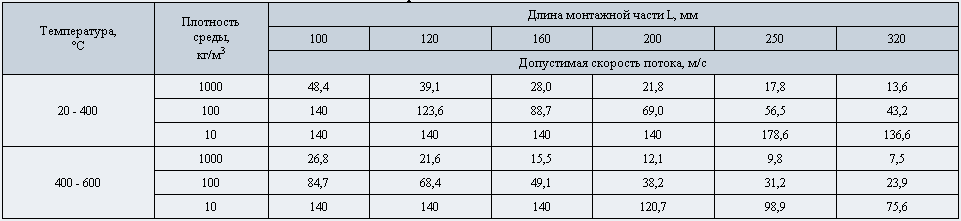

материал гильзы – сталь 12Х18Н10Т

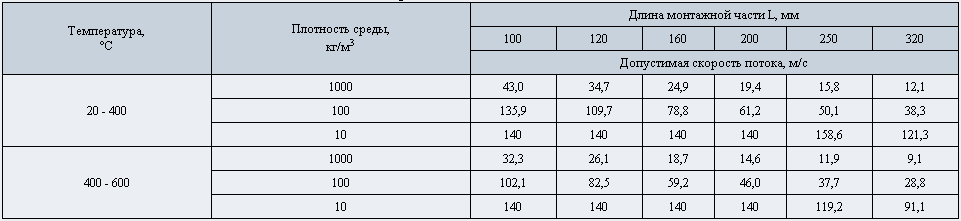

материал гильзы – сталь 12Х1МФ

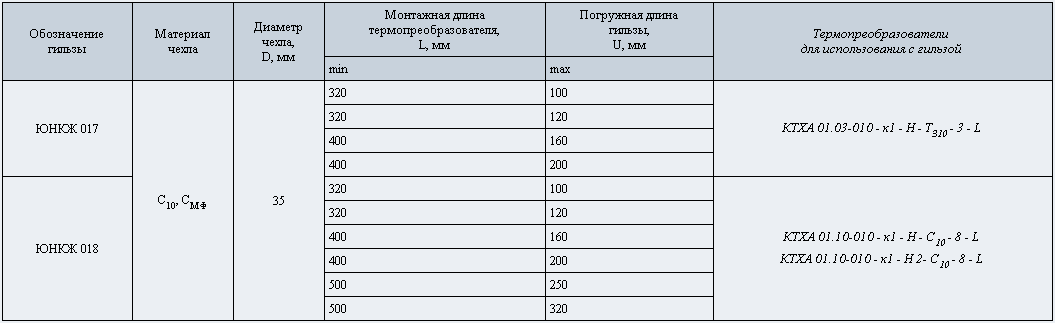

Перечень основных исполнений гильз защитных конструктивной модификации ЮНКЖ 017, ЮНКЖ 018

Монтажную длину (L) термопреобразователя, устанавливаемого в гильзу, выбирать из ряда: 320, 400, 500 мм.

При необходимости применения гильзы с нестандартной монтажной длиной необходимы разработка и согласование конструкторской документации в установленном порядке.


Обозначение и примеры записи при заказе

Гильза ЮНКЖ 017 - С 10 - 35 - L/U - гильза малоинерционная модификации 017 (внутренняя резьба для установки термопреобразователя по умолчанию - М20х1,5), материал гильзы - сталь 12Х18Н10Т (С 10 ), диаметр (d) чехла 35 мм, монтажная длина L, погружная длина U.

Гильза ЮНКЖ 018 - С 10 - 35 - L/U - гильза модификации 018 (внутренняя резьба для установки термопреобразователя по умолчанию - М20х1,5), материал гильзы - сталь 12Х18Н10Т (С 10 ), диаметр (d) чехла 35 мм, монтажная длина L, погружная длина U.

Гильза ЮНКЖ 018.G1/2 - С 10 - 35 - L/U - гильза модификации 018, внутренняя резьба для установки термопреобразователя G1/2", материал гильзы - сталь 12Х18Н10Т (С 10 ), диаметр (d) чехла 35 мм, монтажная длина L, погружная длина U.

Примечания.
L - монтажная длина гильзы, равная монтажной длине термопреобразователя, устанавливаемого в гильзу.



Дополнительную информацию на ЮНКЖ 017, ЮНКЖ 018 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
