Приборы для измерения и регулирования температуры Защитная арматура и термокабель Гильзы ЮНКЖ 019, ЮНКЖ 020 Гильзы защитные ЮНКЖ 019, ЮНКЖ 020
Цена: по запросу
Заинтересованы ЮНКЖ 019, ЮНКЖ 020?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ЮНКЖ 019, ЮНКЖ 020:Предназначены для защиты термопреобразователей от воздействия транспортируемой среды в газовых, паровых и жидкостных потоках.
Фланцы изготавливаются по ГОСТ 12821, ASME B16.5 или DIN EN 1092-1, а также по техническому заданию заказчика с разработкой и согласованием конструкторской документации.
Внутренняя резьба для установки термопреобразователя - М20х1,5. По требованию Заказчика гильзы могут быть изготовлены с другой внутренней резьбой, что указывается в обозначении (см. примеры записи при заказе).
Материал монтажного фланца и защитного чехла: С 10 – нержавеющая сталь 12Х18Н10Т (08Х18Н10Т).
Материал защитного чехла: С 10 - сталь 12Х18Н10Т или С 13 - сталь 10Х17Н13М2Т.
Для применения в умеренно агрессивных средах возможно изготовление гильз ЮНКЖ 020 из стали С 01 - 12Х15Г9НД или С 04 - 12Х17Г8Н4Д (патент на полезную модель №61060 ). На гильзы из стали С 01 и С 04 не распространяется Разрешение Ростехнадзора.
Конструкция защитных гильз ЮНКЖ 019 и ЮНКЖ 020 защищена свидетельством Роспатента на полезную модель № 16222 .
Конструкция сопряжения погружной части и фланца гильзы ЮНКЖ 020 защищена патентом на полезную модель № 39225.
Технические данные гильз защитных ЮНКЖ 019, ЮНКЖ 020

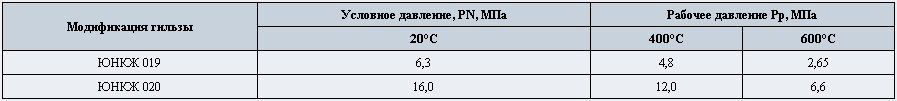

- рабочее давление Рр при температуре среды (по ГОСТ 356-80)

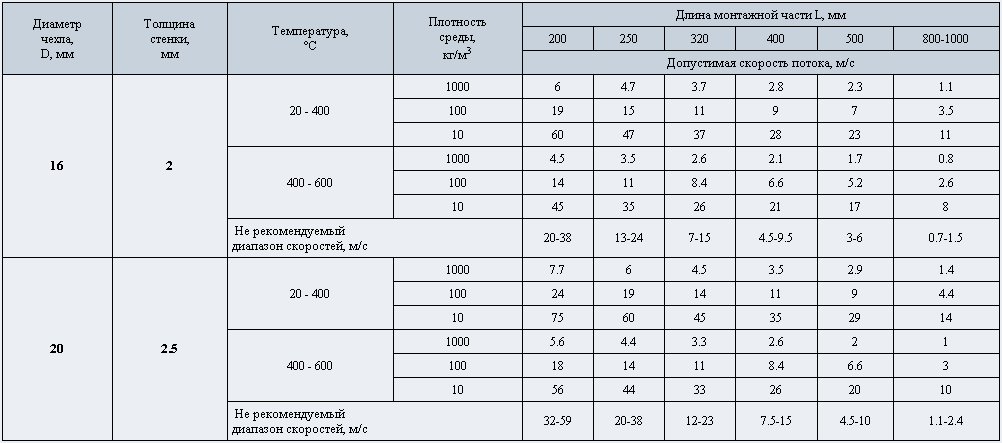

- допустимые скорости потоков, на которые рассчитаны гизьзы защитные ЮНКЖ 019 , приведены в таблице:

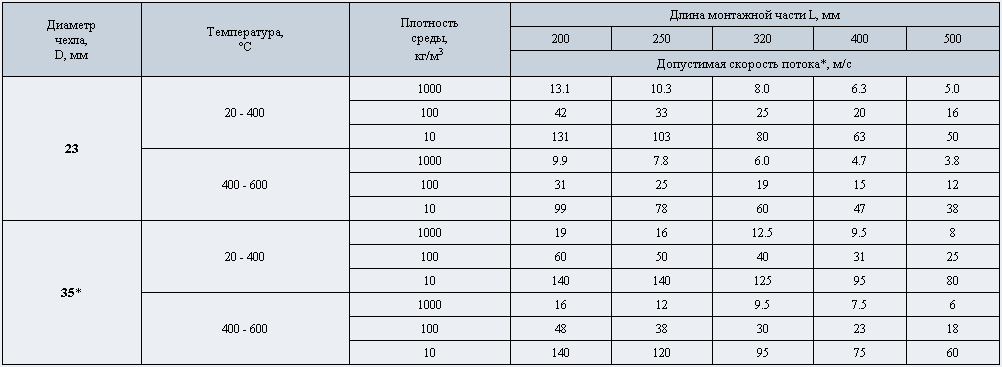

- допустимые скорости потоков, на которые рассчитаны гизьзы защитные ЮНКЖ 020 , приведены в таблице:
для гильз ЮНКЖ 020 с диаметром (d) чехла 35 мм допустимая скорость потока рассчитана с учетом возможного уменьшения толщины стенки на 1 мм.

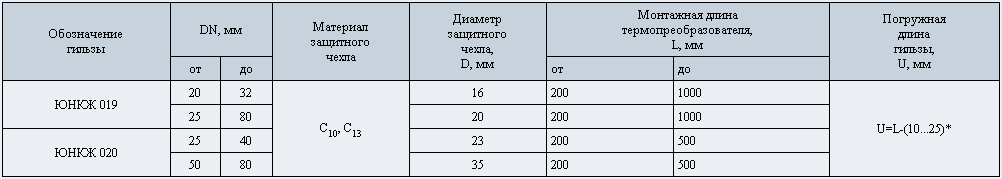

Перечень основных исполнений гильз защитных конструктивных модификаций ЮНКЖ 019, ЮНКЖ 020
Монтажная длина термопреобразователя (L), устанавливаемого в гильзу выбирается из ряда:
200; 250; 320; 400; 500; 630; 800; 1000 мм.
Диаметр условного прохода фланца DN, выбирается из ряда: 20; 25; 32; 40; 50; 65; 80 мм.
При необходимости применения гильзы с нестандартной монтажной длиной или нестандартным фланцем необходима разработка и согласование конструкторской документации по техническому заданию (эскизам) Заказчика.
* - размер для справок. Для уточнения и согласования установочных размеров заказывайте чертежи изделия.
Обозначение и примеры записи при заказе
гильза защитная ЮНКЖ 019.ХХ(.N) - PN - DN - С xx - D - L
гильза защитная ЮНКЖ 020.XX(.N) - PN - DN - С xx - D - L ,
где
ХХ - исполнение уплотнительной поверхности фланца;
N - внутренняя резьба для установки термопреобразователя (типовое исполнение М20х1,5 не указывается);
РN - условное давление для фланца;
DN - условный проход фланца,
С xx - условное обозначение материала чехла;
D - диаметр (d) чехла;
L - монтажная длина гильзы, равная монтажной длине термопреобразователя, устанавливаемого в гильзу.
Гильза защитная ЮНКЖ 019.01 - 2.5 - 50 - С 10 - 20 - 400 -
гильза защитная 019 сварная, фланец исполнения 01 (с соединительным выступом), на условное давление 2.5 МПа и условный проход 50 мм, чехол из стали С 10 (12Х18Н10Т), диаметр (d) чехла 20 мм, монтажная длина гильзы 400 мм.
Гильза ЮНКЖ 020.07 - 16 - 80 - С 13 - 35 - 630 -
гильза защитная 020 с цельноточеным чехлом, фланец исполнения 07 (под прокладку овального сечения), на условное давление 16 МПа и условный проход 80 мм, чехол из стали С 13 (10Х17Н13М2Т), диаметр (d) 35 мм, монтажная длина гильзы 630 мм.
Дополнительную информацию на ЮНКЖ 019, ЮНКЖ 020 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
