Гильзы защитные ЮНКЖ 021, ЮНКЖ 121, ЮНКЖ 023, ЮНКЖ 123

Цена: по запросу Заинтересованы ЮНКЖ 021, ЮНКЖ 121, ЮНКЖ 023, ЮНКЖ 123? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ЮНКЖ 021, ЮНКЖ 121, ЮНКЖ 023, ЮНКЖ 123:

Предназначены для защиты термопреобразователей модификаций КТхх 01.03 , 01.07 , 01.10 , ТСМТ(ТСПТ) 101 от воздействия сильноагрессивных сред.

Материал резьбовых штуцеров - сталь 12Х18Н10Т.

Материал защитного чехла - фторопласт Ф4.

При наличии существенных внешних нагрузок, рекомендуется использовать гильзу ЮНКЖ Х23 с чехлом из фторопласта, армированным изнутри стальной трубой, при этом толщина наружной оболочки из фторопласта не менее 1 мм.

Внутренняя резьба для установки термопреобразователя - М20х1,5. По требованию Заказчика гильзы могут быть изготовлены с другой внутренней резьбой, что указывается в обозначении (см. примеры записи при заказе).

Для выноса клеммной головки из зоны повышенного теплового воздействия или при использовании термопреобразователя с увеличенной монтажной длиной, рекомендуется применять ниппель ЮНКЖ 32 .

Обозначение конструктивной модификации:
ЮНКЖ 021; 023 - типовое исполнение;
ЮНКЖ 121; 123 - исполнение по ГОСТ 22526.

На гильзы ЮНКЖ Х21, Х23 не распространяется Разрешение Ростехнадзора.

Конструкция защитной гильзы ЮНКЖ Х21 защищена патентом на полезную модель №61029 .

Технические данные гильх защитных ЮНКЖ Х21

• максимальная рабочая температура
  200°С
• рабочее давление Рр при температуре среды (по ГОСТ 356-80):

• максимально допустимые скорости потоков для гильзы ЮНКЖ Х21.20-Ф-16 с установленным термопреобразователем диаметром (d) 10 мм:

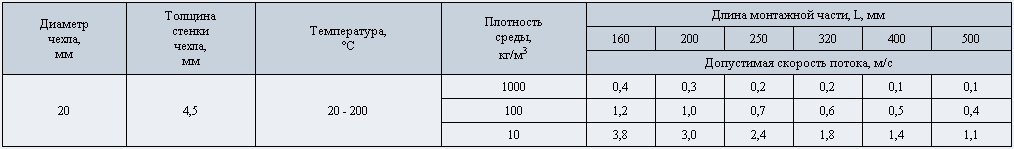

• максимально допустимые скорости потоков для гильзы ЮНКЖ Х21.27-Ф-20 с установленным термопреобразователем диаметром (d) 10 м

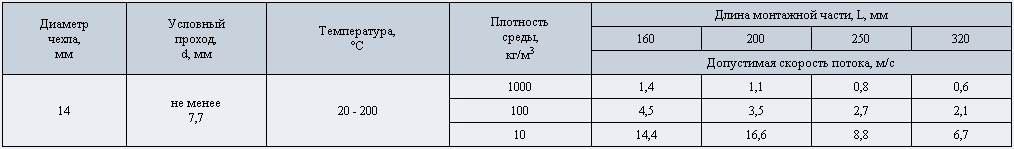

• максимально допустимые скорости потоков для гильзы ЮНКЖ Х23.20-Ф-14 с чехлом, армированным изнутри трубой 10х1 мм:

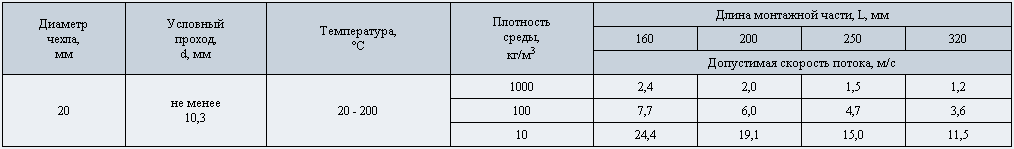

• максимально допустимые скорости потоков для гильзы ЮНКЖ Х23.27-Ф-16 с чехлом, армированным изнутри трубой 14х1,75 мм:

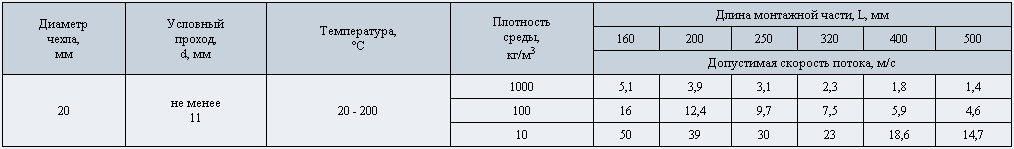

максимально допустимые скорости потоков для гильзы ЮНКЖ Х23.33-Ф-20 с чехлом, армированным изнутри трубой 16х2 мм:

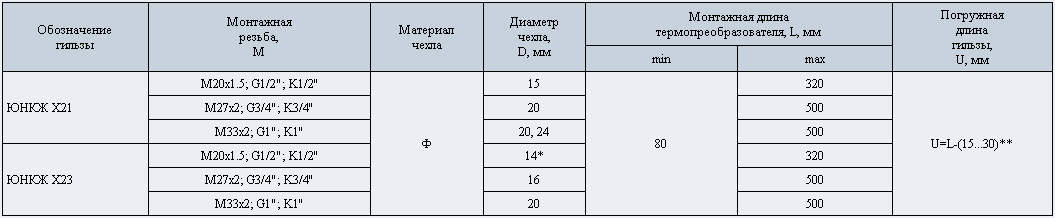

Перечень основных исполнений гильз защитных конструктивной модификации ЮНКЖ Х21, ЮНКЖ Х23

Монтажная длина термопреобразователя (L), устанавливаемого в гильзу, выбирается из ряда:
80; 100; 120; 160; 200; 250; 320; 400; 500 мм.

* - для установки в гильзу используются термопреобразователи с диаметром (d) рабочей части (d) менее 8 мм:
КТхх 01.03 (d = 3-5 мм), ТСПТ(ТСМТ) 101 (d = 6 мм);

** - размер для справок. Для уточнения и согласования установочных размеров заказывайте чертежи изделия.

Обозначение и примеры записи при заказе

Гильза ЮНКЖ Х21.М(.N) - Ф- D - L , где
М - монтажная резьба гильзы,
N - внутренняя резьба для установки термопреобразователя (типовое исполнение М20х1,5 не указывается),
Ф - условное обозначение чехла из фторопласта-4,
D - наружный диаметр (d) чехла,
L - монтажная длина гильзы, равная монтажной длине термопреобразователя, устанавливаемого в гильзу.

Гильза ЮНКЖ 021.20 - Ф - 16 - 400 -
гильза защитная конструктивной модификации 021 с увеличенной уплотнительной поверхностью, монтажная резьба М20х1,5, материал защитного чехла Ф - фторопласт Ф4, диаметр (d) защитного чехла 16 мм, монтажная длина термопреобразователя 400 мм.

Гильза ЮНКЖ 123.27 - Ф - 16 - 500 - гильза защитная конструктивной модификации 123 с уплотнительной поверхностью по ГОСТ 22526, монтажная резьба М27х2, материал защитного чехла Ф - фторопласт Ф4, армированный трубой из стали 12Х18Н10Т, номинальный диаметр (d) защитного чехла 16 мм, монтажная длина термопреобразователя 500 мм.

Дополнительную информацию на ЮНКЖ 021, ЮНКЖ 121, ЮНКЖ 023, ЮНКЖ 123 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
