Гильзы защитные ЮНКЖ 022, ЮНКЖ 122

Цена: по запросу Заинтересованы ЮНКЖ 022, ЮНКЖ 122? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ЮНКЖ 022, ЮНКЖ 122:

Предназначены для защиты термопреобразователей модификаций КТхх 01.03 , 01.07 , 01.10 , ТСМТ(ТСПТ) 101 при эксплуатации в высокотемпературных газовых средах. Возможно использование в качестве дополнительной защиты для платиновых термопар в одинарном чехле диаметром (d) 8-10 мм.

Материал резьбовых штуцеров - сталь 12Х18Н10Т.

Материал защитного чехла - алюмооксидная керамика или карбид кремния.

При установке и эксплуатации беречь от ударов и резкого разогрева или охлаждения ! При погружении в рабочую среду скорость разогрева гильзы не должна превышать 150°С/мин.

Внутренняя резьба для установки термопреобразователя - М20х1,5. По требованию Заказчика гильзы могут быть изготовлены с другой внутренней резьбой, что указывается в обозначении (см. примеры записи при заказе).

Для выноса клеммной головки из зоны повышенного теплового воздействия или при использовании термопреобразователя с увеличенной монтажной длиной, рекомендуется применять ниппель ЮНКЖ 32 .

Обозначение конструктивной модификации:
ЮНКЖ 022 - типовое исполнение;
ЮНКЖ 122 - исполнение по ГОСТ 22526.

На гильзы ЮНКЖ Х22 не распространяется Разрешение Ростехнадзора.

Конструкция защитной гильзы ЮНКЖ Х22 защищена патентом на полезную модель №61030 .

Технические данные гильх защитных ЮНКЖ Х22

• максимальная рабочая температура
  1250°С (ограничена максимальной рабочей температурой термопреобразователя)
• максимально допустимая температура на штуцере
  200°С
• рабочее давление Рр при температуре среды (по ГОСТ 356-80)

• материал керамического чехла :
  К 530 - мулито-алюмосиликатная керамика с содержанием Al 2 О 3 не менее 80%;
  К 795 - алюмооксидная керамика с содержанием Al 2 О 3 не менее 95%;
  К 799 - алюмооксидная керамика с содержанием Al 2 О 3 не менее 99,5%;
  К к - карбид кремния.

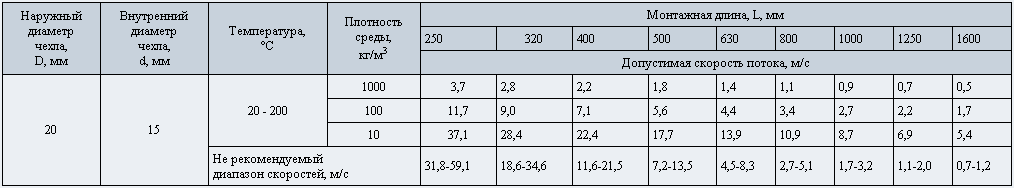

• максимально допустимые скорости потоков для гильзы ЮНКЖ Х22.20 с чехлом из керамики К 799 :

• максимально допустимые скорости потоков для гильзы ЮНКЖ Х22.27 с чехлом из керамики К 799 :

Примечание .
Для иных материалов допустимые скорости потока снижаются пропорционально снижению прочности чехла.

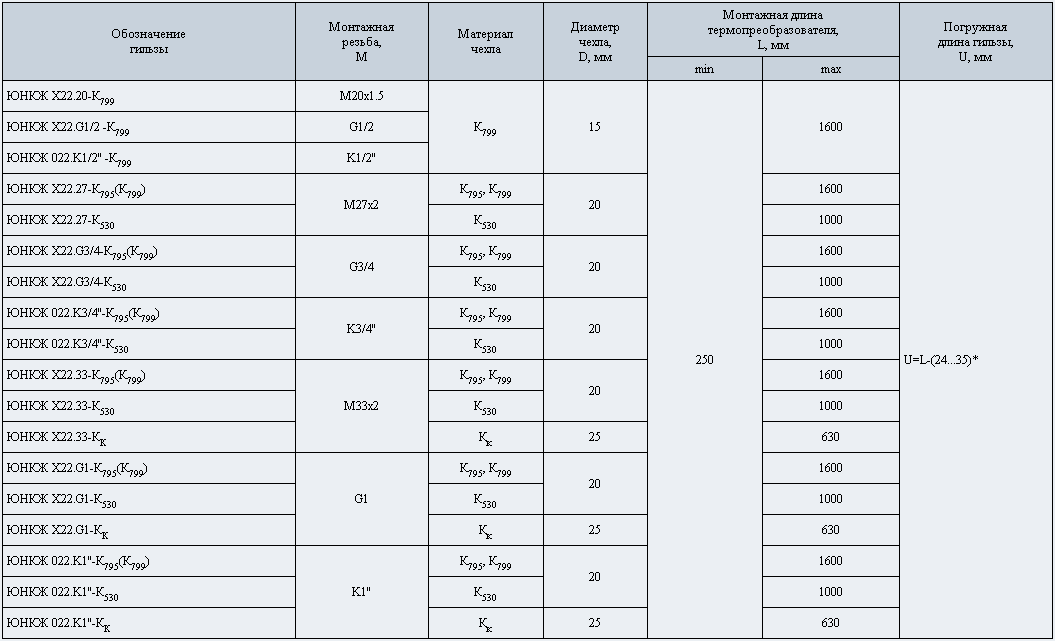

Перечень основных исполнений гильз защитных конструктивной модификации ЮНКЖ Х22

Монтажная длина термопреобразователя (L), устанавливаемого в гильзу, выбирается из ряда:
250, 320, 400, 500, 630, 800, 1000, 1250, 1600 мм .

* - размер для справок. Для уточнения и согласования присоединительных размеров заказывайте чертежи изделия.

Обозначение и примеры записи при заказе

гильза защитная ЮНКЖ 022.М(.N) - К ххх - D - L , где

N - внутренняя резьба для установки термопреобразователя (типовое исполнение М20х1,5 не указывается);
L - монтажная длина гильзы, равная монтажной длине термопреобразователя, устанавливаемого в гильзу.

гильза защитная ЮНКЖ 022.G1 - К 795 - 20 - 400 -
гильза защитная конструктивной модификации 022 с уплотнительной поверхностью типового исполнения, монтажная резьба G1, материал защитного чехла К 795 (алюмооксидная керамика), диаметр (d) чехла 20 мм, монтажная длина 400 мм.

Дополнительную информацию на ЮНКЖ 022, ЮНКЖ 122 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
