Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТНН Термоэлектрические преобразователи 01.25 КТХА, КТНН
|
Цена: по запросу
Заинтересованы КТХА, КТНН?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
 |
Описание КТХА, КТНН:Предназначены для измерения температуры жидких и газообразных сред химически агрессивных к материалу чехла.
Термопреобразователи модификации 01.25 имеют разборную структуру, состоящую из кабельного термочувствительного элемента ТЭхх 01.25 и жаростойкого защитного чехла.
Составной защитный чехол имеет цельноточеный наконечник с внутренним отверстием под термочувствительный элемент. Наконечник выполнен из жаростойкой стали или сп остальная часть чехла изготавливается из нержавеющей стали AISI 310. Номинальная толщина стенки наконечника 7 мм для l <300 мм и l =300 , 6 мм для l >300 мм. Ресурс термопреобразователя не нормируется и определяется скоростью разрушения наконечника от химического воздействия термометрируемой среды.
Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находится при температуре не выше 1000°С.
ТЭхх 01.25 изготавливаются с оболочкой из жаростойкой стали или сплава.
Термочувствительные элементы могут поставляться отдельно.
При монтаже термочувствительного элемента резьбовое соединение с чехлом необходимо герметизировать .
Технические данные термопреобразователей

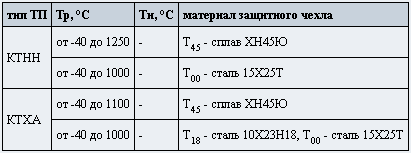

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- показатели надежности
не нормируются
- класс допуска
1 или 2
- рабочий спай
изолирован от оболочки кабеля и защитного чехла
- показатель тепловой инерции
не превышает 50 с
- максимальная температура на клеммной головке

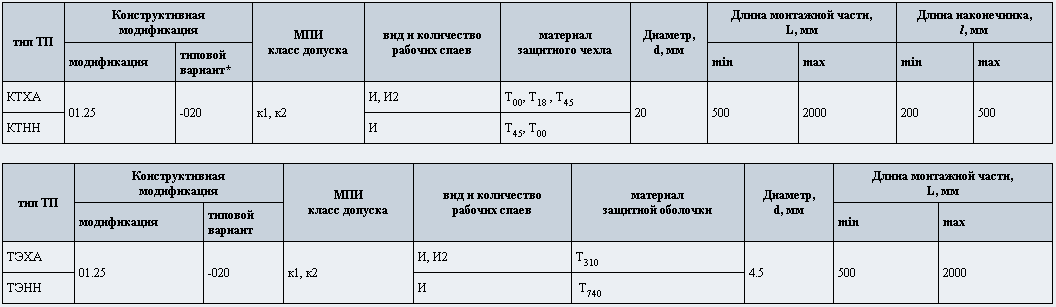

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.25
Длина монтажной части L: 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.
* - описание вариантов модификаций
Обозначение и примеры записи при заказе
КТхх 01.25-020 - к1 - И(2) - Т хх - d - L/ l
ТЭхх 01.25-020 - к1 - И(2) -
КТХА 01.25-020 - к1 - И - Т 18 - 20 - 500/200 -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.25-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), жаростойкий чехол из стали 10Х23Н18 (Т 18 ) диаметром (d) 20 мм, монтажная длина (L) 500 мм, длина цельноточеного наконечника 200 мм.
ТЭХА 01.25-020 - к1 - И2 - Т 310 - 4.5 - 800/320 -
термочувствительный элемент градуировки хромель-алюмель конструктивной модификации 01.25-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, два неизолированных рабочих спая (И2), защитная оболочка из стали AISI 310 (Т 310 ) диаметром (d) 4.5 мм, монтажная длина (L) 800 мм, длина цельноточеного наконечника 320 мм.
Дополнительную информацию на КТХА, КТНН Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
