Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТХК, КТНН, КТЖК Термоэлектрические преобразователи 01.06, 01.16, 21.06, 21.16 КТХА, КТХК, КТНН, КТЖК
Цена: по запросу
Заинтересованы КТХА, КТХК, КТНН, КТЖК?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТХК, КТНН, КТЖК:Термопреобразователи конструктивных модификаций 01.06, 01.16 необходимы для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термопреобразователи могут применяться с передвижными штуцерами ЮНКЖ 031 .
Термопреобразователи модификации 01.06 и 01.16 имеют разборную структуру, состоящую из кабельного термочувствительного элемента ТЭхх 01.06 с резьбовым пе (аналог ТП модификации 01.02 ) и защитного чехла. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливаются с оболочкой из жаростойкой стали или сплава.
Термочувствительные элементы ТЭхх 01.06 могут поставляться отдельно, монтажная длина L и размер резьбы переходника М указываются в заказе. При монтаже чувствительного элемента резьбовое соединение с чехлом необходимо герметизировать .
Термопреобразователи КТхх 01.16 высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю или стали AISI 310 выполняется половина монтажной длины чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т или ее аналогов. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находится при температуре не выше 700 °C .
Конструкция термопреобразователей КТХА 01.16 защищена свидетельством Роспатента на полезную модель № 14094 .
Термопреобразователи КТХА 01.06 и 01.16 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопреобразователей в более дорогой защитной арматуре из сплава ХН45Ю.
Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190 от 23 июня 2004 г.
Термопреобразователи модификации 21.06 и 21.16 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогами модификаций 01.06 и 01.16 и имеют те же технические характеристики.
В конструкции термопреобразователей 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007 . В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02 .
Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408 .
Технические данные термопреобразователей

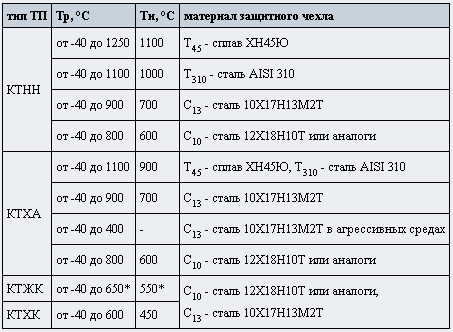

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
* - диапазон рабочих температур может быть расширен до 750°С (Тн = 650°С) по согласованию с заказчиком.
- класс допуска
1 или 2 - для КТХА, КТНН, КТЖК;
2 - для КТХК
- рабочий спай
один или два,
изолирован от оболочки кабеля и защитного чехла
- показатель тепловой инерции не превышает:
50 с - для ТП с защитными чехлами диаметром (d) 20 мм;
40 с - для ТП с защитными чехлами диаметром (d) 16 мм
- поверка производится:
- для ТП модификаций 21.06 и 21.16 - по МИ 3091-2007 "ГСИ. Преобразователи термоэлектрические с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя";
- для ТП модификаций 01.06 и 01.16 - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"
- межповерочный интервал (МПИ)
четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
два года - для остальных исполнений ТП.
- максимальная температура на клеммной головке

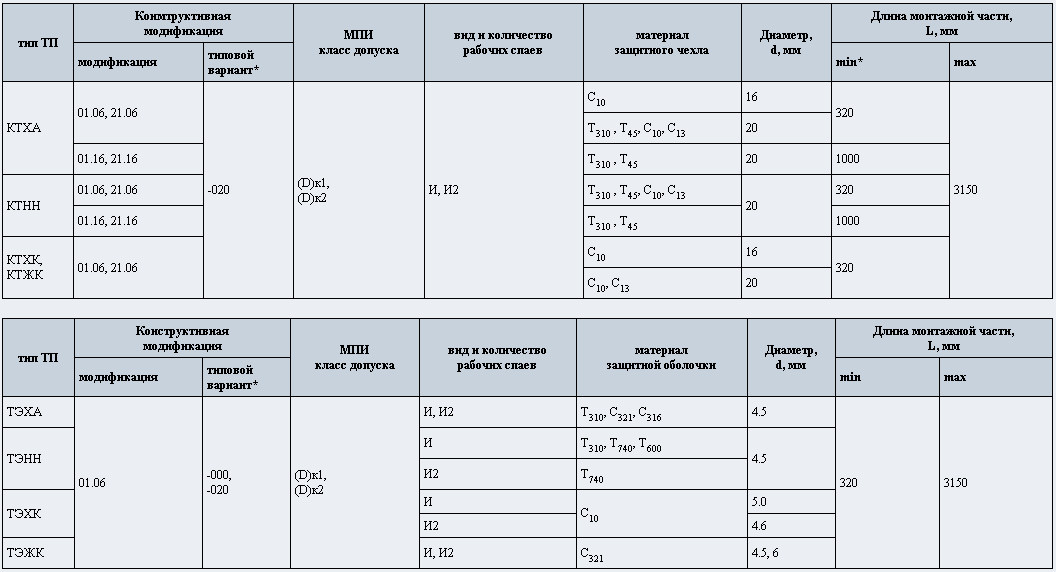

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.06, 01.16, 21.06, 21.16
Длина монтажной части L: 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.
* - описание вариантов модификаций ;
Размеры резьбы переходника М: М18х1 - для чехла диаметром (d) 20 мм; М14х1.5 - для чехла диаметром (d) 16 мм.
Обозначение и примеры записи при заказе
КТхх 01.06-020 - (D)кХ - И(2) - С хх (Т хх ) - d - L
КТхх 21.16-020 - кХ - И(2) - Т хх - d - L
ТЭхх 01.06-ХХХ - (D)кХ - И(2) - Т ххх (С ххх ) - d - L, М , где М - размеры резьбы переходника.
КТХК 01.06-020 - к2 - И - С 10 - 16 - 2000 -
термопреобразователь градуировки хромель-копель конструктивной модификации 01.06-020 с клеммной головкой из алюминиевого сплава, класс допуска 2, рабочий спай изолирован (И), стальной чехол (С 10 ) диаметром (d) 16 мм, монтажная длина (L) 2000 мм.
КТХА 01.16-020 - к1 - И - Т 45 - 20 - 1600 -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.16-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), жаростойкий составной чехол диаметром (d) жаростойкой части 20 монтажная длина (L) 1600 мм (длина жаростойкой части 800 мм - 50% общей монтажной длины). Материал жаростойкой части чехла - сплав ХН45Ю (Т 45 ).
Дополнительную информацию на КТХА, КТХК, КТНН, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
