Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТНН, КТХК Термоэлектрические преобразователи 01.10Р, 01.10С КТХА, КТНН, КТХК
Цена: по запросу
Заинтересованы КТХА, КТНН, КТХК?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТНН, КТХК:Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термопреобразователи необходимы также для измерения температуры выхлопных газов двигателей внутреннего сгорания.
Термопреобразователи имеют неразборную структуру.
Технические данные термопреобразователей

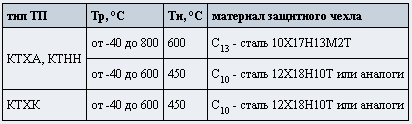

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- монтажные элементы
рассчитаны на условное давление:
2.5 МПа для КТхх 01.10Р;
10.0 МПа для КТхх 01.10С
- класс допуска
1 или 2 - для КТХА и КТНН;
2 - для КТХК
- рабочий спай
один или два,
изолирован или не изолирован от оболочки кабеля и защитного чехла
- показатель тепловой инерции не превышает значений:
12 с - для ТП с изолированным спаем;
8 с - для ТП с неизолированным спаем
- поверка производится:
- для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
- для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки".

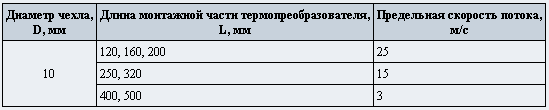

- предельная скорость потока измеряемой среды , на которую рассчитаны термопреобразователи:

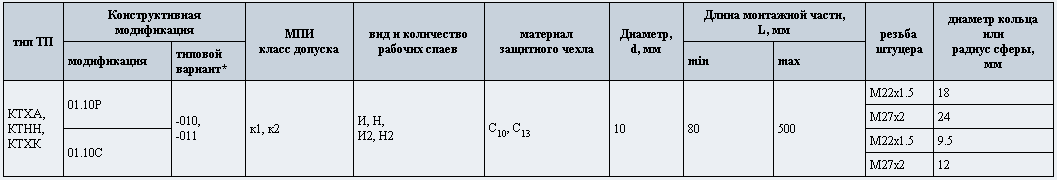

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.10Р, 01.10С
Длина монтажной части L: 80, 100, 120, 160, 2 320, 400, 500 мм.
* - описание вариантов модификаций.
Обозначение и примеры записи при заказе
КТхх 01.10Р-010 - кХ - И(Н)(2) - С хх - 10 - L, резьба штуцера М22х1.5 (или М27х2).
КТхх 01.10С-010 - кХ - И(Н)(2) - С хх - 10 - L, резьба штуцера М22х1.5 (или М27х2), радиус сферы 9.5 (или 12) мм.
Без дополнительного указания: размер резьбы штуцера М22х1.5, диаметр (d) упорного кольца 18 мм, радиус сферы 9.5 мм.
КТХА 01.10С-010 - к1 - И2 - С 10 - 10 - 400 -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.10С-010 с клеммной головкой из полимерного материала, класс допуска 1, два изолированных рабочих спая (И2), стальной чехол (С 10 ) диаметром (d) 10 мм, монтажная длина 400 мм; монтажные элементы: приварная сферическая втулка радиусом R9.5 и штуцер с резьбой М22х1.5.
Дополнительную информацию на КТХА, КТНН, КТХК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
