Главная Каталог Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТХК

Термоэлектрические преобразователи 01.11, 02.11 КТХА, КТХК

Цена: по запросу

Заинтересованы КТХА, КТХК?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

КТХА, КТХК Термоэлектрические преобразователи 01.11, 02.11

Описание КТХА, КТХК:

Предназначены для измерения температуры газообразных сред, продуктов сгорания природного газа, газовых потоков в агрегатах компрессорных станций магистральных газопроводов при скорости потока газов перед защитным экраном рабочего конца термопреобразователя до 70 м/с.

Термопреобразователи имеют неразборную структуру. В модификации 02.11 кабельный чувствительный элемент выведен за пределы защитной арматуры на длину l К

Диаметр утоненной части d равен 5 или 7 мм.

Тип резьбы штуцера указывается в явном виде при заказе.

Крепежный резьбовой штуцер может быть изготовлен по чертежам Заказчика.

Технические данные термопреобразователей

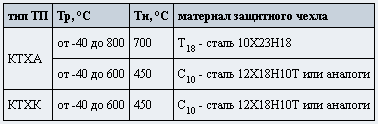

  • диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C


  • монтажные элементы
    рассчитаны на условное давление 4.0 МПа
  • класс допуска
    1 или 2 - для КТХА,
    2 - для КТХК
  • рабочий спай
    один или два,
    изолирован или не изолирован от защитной оболочки и чехла
  • показатель тепловой инерции не превышает значений:
    3 с - для неизолированного рабочего спая;
    5 с - для изолированного рабочего спая
  • поверка производится:
    по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки".
  • максимальная температура: на клеммной головке и переходной втулке.

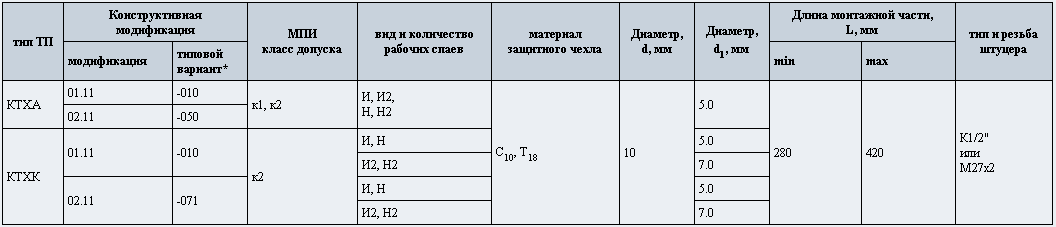

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.11, 02.11

Для модификации 02.11 длину кабельной наружной части ( l К ) выбирать из ряда: 1000, 1600, 2000, 3000, 5000 мм.
Длина монтажной части L: 280, 320, 420 мм.


* - описание вариантов модификаций.

Обозначение и примеры записи при заказе

КТхх 01.11-010 - кХ - И(Н)(2) - С 10 - 10 - L, резьба штуцера _____.

КТхх 02.11-ХХХ - кХ - И(Н)(2) - С 10 - 10 - L / l К , резьба штуцера _____.

КТХА 01.11-010 - к1 - И - С 10 - 10 - 280, резьба штуцера К1/2" -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.11-010 с клеммной головкой из полимерного материала, класс допуска 1, рабочий спай изолирован (И), стальной чехол (С 10 ) диаметром (d) 10 мм с утонением до 5 мм, монтажная длина (L) 280 мм, штуцер с конической резьбой К1/2" приварен к чехлу.

КТХК 02.11-071 - к2 - Н2 - С 10 - 10 - 420 / 2000, резьба штуцера К1/2" -
термопреобразователь градуировки хромель-копель конструктивной модификации 02.11-071 с удлинительным проводом (СФКЭ), класс допуска 2, два неизолированных рабочих спая (Н2), стальной чехол (С 10 ) диаметром (d) 10 мм с утонением до 7 мм, монтажная 420 мм, длина кабельной наружной части ( l К ) 2000 мм, штуцер с конической резьбой К1/2" приварен к чехлу.



Дополнительную информацию на КТХА, КТХК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
