Главная Каталог Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА

Термоэлектрические преобразователи 01.12, 01.13 КТХА

Цена: по запросу

Заинтересованы КТХА?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

КТХА Термоэлектрические преобразователи 01.12, 01.13

Описание КТХА:

Предназначены для измерения температуры в потоке газообразной среды.

Термопреобразователи модификации 01.12 могут применяться при условном давлении 0.4МПа с передвижными штуцерами ЮНКЖ 031 . В модификации 01.13 штуцер приварен к защитному чехлу.

Термопреобразователи имеют неразборную структуру.

Диаметр утоненной части d 1 равен 5.0 мм; для ТП жаростойкого исполнения - 7.0 мм.

Технические данные термопреобразователей

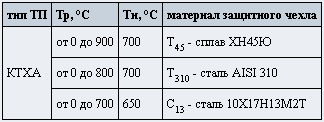

  • диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C


  • монтажные элементы
    рассчитаны на условное давление 16 МПа - для модификации 01.13
  • класс допуска
    1 или 2
  • рабочий спай
    один или два,
    изолирован или не изолирован от защитного чехла
  • показатель тепловой инерции не превышает значений:
    3 с - для неизолированного рабочего спая, d 1 =5.0 мм;
    5 с - для неизолированного рабочего спая, d 1 =7.0 мм;
    5 с - для изолированного рабочего спая, d 1 =5.0 мм;
    8 с - для изолированного рабочего спая, d 1 =7.0 мм
  • предельная скорость потока газообразной среды с плотностью ≤10 кг/м 3 , на которую рассчитаны термопреобразователи:


  • поверка производится:
    по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки".
  • максимальная температура на клеммной головке.

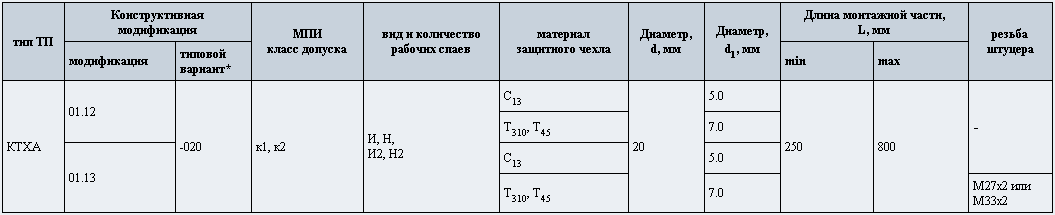

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.12, 01.13

Длина монтажной части 250, 320, 400, 500, 630, 800 мм.


* - описание вариантов модификаций.

Обозначение и примеры записи при заказе

КТХА 01.12-020 - к1 - И(Н)(2) - С хх (Т хх ) - d/d 1 - L
КТХА 01.13-020 - к1 - И(Н)(2) - С хх (Т хх ) - d/d 1 - L, резьба штуцера М27х2 (М33х2)

КТХА 01.12-020 - к1 - И - Т 45 - 20/7 - 800 -
малоинерционный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.12-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), гладкий чехол диаметром (d) 20 мм с утонением в зоне рабочего спая до 7 мм, монтажная длина (L) 800 мм. Материал чехла - сплав ХН45Ю (Т 45 ).

КТХА 01.13-020 - к1 - Н2 - С 13 - 20/5 - 800, резьба штуцера М27х2 -
малоинерционный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.13-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, два неизолированных рабочих спая (Н2), чехол диаметром (d) 20 мм с утонением в зоне рабочего спая до 5 мм, монтажная длина (L) 800 мм, штуцер с резьбой М27 приварен к чехлу. Материал чехла - сталь 10Х17Н13М2Т (С 13 ).



Дополнительную информацию на КТХА Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
