Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА Термоэлектрические преобразователи 02.06, 02.07 КТХА
Цена: по запросу
Заинтересованы КТХА?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА:Предназначены для измерения температуры газовых потоков больших скоростей (до 180 м/с) в газотурбинных установках и двигателях внутреннего сгорания.
Кабельный чувствительный элемент диаметром (d) 3 мм выведен за пределы защитной арматуры на длину l К .
При необходимости возможно изготовление термопреобразователей по чертежам Заказчика.
Технические данные термопреобразователей

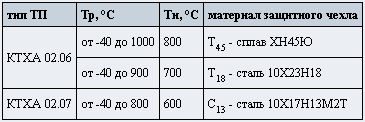

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- класс допуска
1 или 2
- рабочий спай
один,
изолирован или не изолирован от защитной арматуры
- показатель тепловой инерции , определенный при значении коэффициента теплоотдачи >>10000 Вт/м 2 :
1.5 с - для неизолированного рабочего спая
2.0 с - для изолированного рабочего спая
- поверка производится:
- для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
- для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки".
- максималь температура на переходной втулке.

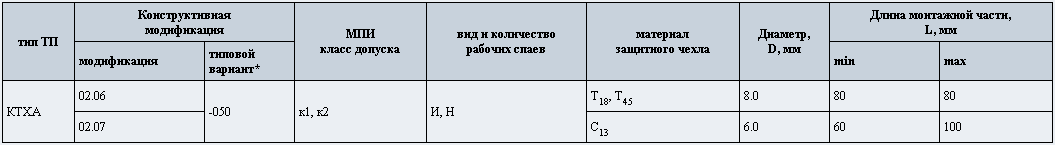

Перечень основных исполнений термопреобразователей конструктивных модификаций 02.06, 02.07
Длину кабельной наружной части l К выбирать из ряда: 1000, 2000, 2500 мм.
Длина монтажной части L: 60, 80, 100 мм.
* Обозначение проводов термоэлектродных удлинительных :
-050 - изоляция проводников и наружная оболочка из силиконовой резины.
Обозначение и примеры записи при заказе
КТХА 02.06-050 - к1 - И(Н) - Т хх - 8 - L / l К
КТХА 02.07-050 - к1 - И(Н) - С 13 - 6 - L / l К
КТХА 02.07-050 - к1 - Н - С 13 - 6 - 100 / 5000 -
кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.07-050 с удлинительным проводом в изоляции из силиконовой резины, класс допуска 1, рабочий спай неизолирован (Н), стальная защитная арматура (С 13 ) диаметром (d) (d) 6 мм, монтажная длина (L) 100 мм, длина кабельной наружной части ( l К ) 5000 мм.
Дополнительную информацию на КТХА Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
