Главная Каталог Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТХК, КТНН, КТЖК

Термоэлектрические преобразователи 01.07, 21.07 КТХА, КТХК, КТНН, КТЖК

Цена: по запросу

Заинтересованы КТХА, КТХК, КТНН, КТЖК?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

КТХА, КТХК, КТНН, КТЖК Термоэлектрические преобразователи 01.07, 21.07

Описание КТХА, КТХК, КТНН, КТЖК:

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термопреобразователи модификации 01.07 имеют разборную структуру, состоящую из кабельного термочувствительного элемента ТЭхх 01.07 с резьбовым переходником (аналог ТП модификации 01.02 ) и защитного чехла. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливаются с оболочкой из жаростойкой стали или сплава.

Термочувствительные элементы ТЭхх 01.07 могут поставляться отдельно. При заказе указывается монтажная длина L защитного чехла термопары КТхх 01.07, для которой проводится замена ТЭ. При монтаже термочувствительного элемента резьбовое соединение с чехлом необходимо герметизировать .

Термопреобразователи модификации 21.07 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогом модификации 01.07 и имеют те же технические характеристики.

В конструкции термопреобразователей 21.07 предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007 . В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02 .

Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408 .

Технические данные термопреобразователей

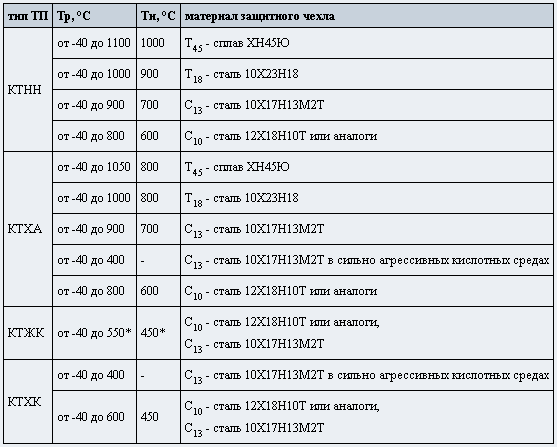

  • диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C


* - диапазон рабочих температур может быть расширен до 650°С (Тн = 550°С) по согласованию с заказчиком.

  • монтажные элементы
    рассчитаны на условное давление 6.3 МПа допуска
    1 или 2 - для КТХА, КТНН, КТЖК;
    2 - для КТХК
  • рабочий спай
    один или два,
    изолирован от оболочки кабеля и защитного чехла
  • показатель тепловой инерции
    не превышает 20 с

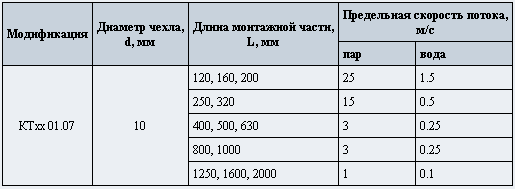

  • предельная скорость потока измеряемой среды, на которую рассчитаны термопреобразователи


  • поверка производится:
    - для ТП модификаций 21.07 - по МИ 3091-2007 "ГСИ. Преобразователи термоэлектрические с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя";
    - для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
    - для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"
  • межповерочный интервал (МПИ)
    четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
    два года - для остальных исполнений ТП.
  • максимальная температура на клеммной головке

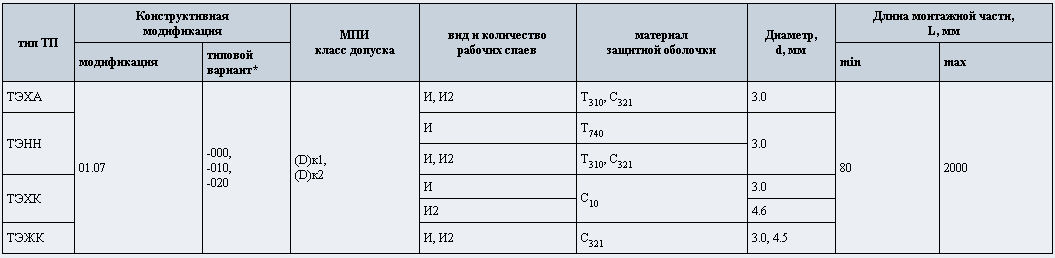

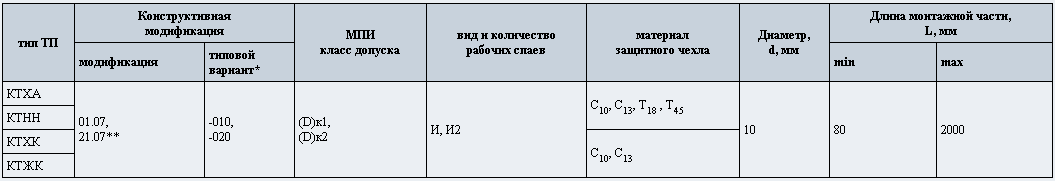

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.07, 21.07

Длина монтажной части L: 80, 100, 120, 160, 2 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.


* - описание вариантов модификаций ;
** - термопреобразователь конструктивной модификации 21.07 комплектуется клеммной головкой из алюминиевого сплава (вариант модификации -020).


* - описание вариантов модификаций

Обозначение и примеры записи при заказе

КТхх 01.07-ХХХ - (D)кХ - И(2) - С хх (Т хх ) - d - L
КТхх 21.07-020 - кХ - И(2) - С хх (Т хх ) - d - L
ТЭxx 01.07-ХХХ - (D)кХ - И(2) - T ххх (C ххх ) - d - L
, где L - монтажная длина термопреобразователя КТхх 01.07, для которого производится замена ТЭ.

КТХК 01.07-010 - к2 - И - С 10 - 10 - 800 -
термопреобразователь градуировки хромель-копель конструктивной модификации 01.07-010 с клеммной головкой из полимерного материала, класс допуска 2, рабочий спай изолирован (И), стальной чехол (С 10 ) диаметром (d) 10 мм, монтажная длина (L) 800 мм; монтажные элементы: приварное кольцо диаметром (d) 18 мм, штуцер М20х1.5.

КТХА 21.07-020 - к1 - И - С 10 - 10 - 1250 -
малоинерционный термопреобразователь градуировки хромель-алюмель конструктивной модификации 21.07-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай неизолирован (И), стальной чехол (С 10 ) диаметром (d) 10 мм, монтажная длина (L) 1250 мм; монтажные элементы: приварное кольцо диаметром (d) 18 мм, штуцер М20х1.5.



Дополнительную информацию на КТХА, КТХК, КТНН, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
