Термометры сопротивления 201, 202 ТСМТ, ТСПТ

Цена: по запросу Заинтересованы ТСМТ, ТСПТ? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ТСМТ, ТСПТ:

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термометры ТСПТ 201К и 202К необходимы для измерения температуры в криогенной технике.

Термометры ТСПТ 201Н и 202Н предлагаются в качестве альтернативы медным ТС для измерения температуры до 200°С.

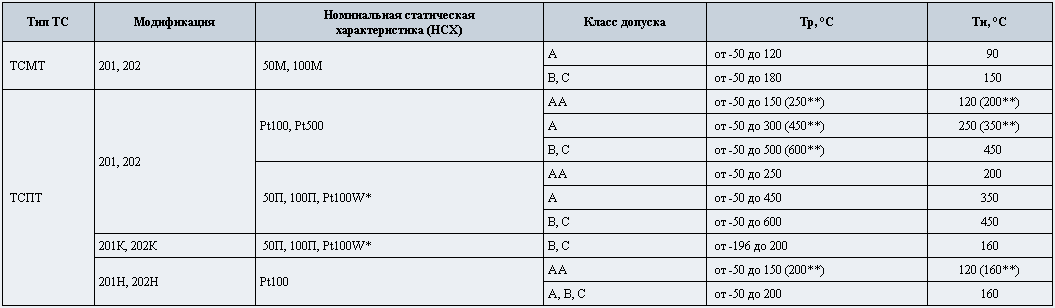

Технические данные термометров сопротивления

• диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C

* - чувствительный элемент платиновый проволочный (α=0,00385°C -1 );
** - поставляются при наличии соответствующих чувствительных элементов; при заказе диапазон рабочих температур указывать в явном виде.

• монтажные элементы
  рассчитаны на условное давление 6.3 МПа;
  1.0 МПа - для ТС с диаметром (d) рабочей части 6 мм
• время термической реакции не превышает:
  20 с - для ТС с диаметром (d) рабочей части 8,10 мм;
  16 с - для ТС с диаметром (d) рабочей части 6 мм
• материал защитного чехла
  С 10 - сталь 12Х18Н10Т
• межповерочный интервал (МПИ):
  - четыре года - для ТСПТ 201Н и 202Н, имеющих в наименовании обозначение класса допуска и схемы соединения "DА3", "DА4", "DВ3", "DВ4" и работающих с соблюдением условий эксплуатации при температурах не выше 160°С ;
  - два года - для остальных ТСПТ, работающих с соблюдением условий эксплуатации.
• максимальная температура на клеммной головке или на переходной втулке.

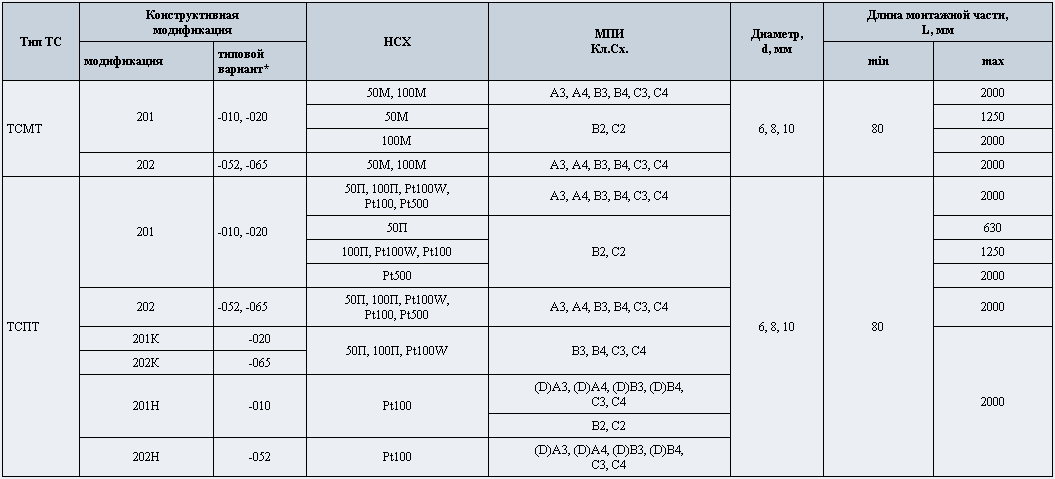

Перечень основных исполнений термометров сопротивления конструктивных модификаций 201, 202

Длина монтажной части L, ГОСТ Р 8.625-2006: 80,100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.
Длину удлинительных проводов l выбирать из ряда: 2000; 3150; 5000; 8000 мм.

* Обозначение проводов удлинительных :
-052 - изоляция проводников и наружная оболочка из силиконовой резины;
-065 - изоляция проводников и наружная оболочка из фторопласта, внутренний экран из луженой медной проволоки (ФЭФ);

Примечания :
- для ТС с диаметром (d) рабочей части 6 мм длина монтажной части (L) не превышает 1250 мм;
- для ТСТМ(ТСПТ) 202 монтажной длиной 80-100 мм рабочая часть изготавливается диаметром (d) 8 мм;
- ТС с двумя чувствительными элементами и трех- или четырехпроводной схемой соединений комплектуются клеммной головкой из алюминиевого сплава, вариант модификации -024;
- возможно изготовление ТСПТ по классу АА с трех- или четырехпроводной схемой соединений.

Обозначение и примеры записи при заказе:

ТСМТ(ТСПТ) 20Х-ХХХ - (2х)НСХ - (D)Кл.Сх. - d - L ( / l )

ТСМТ 201-010 - 100М - В3 - 8 - 800 -
термометр сопротивления медный модификации 201-010 с клеммной головкой из полимерного материала, градуировка 100М , класс допуска В с трехпроводной схемой соединений, наружный диаметр (d) рабочей части 8 мм, монтажная длина 800 мм.

Дополнительную информацию на ТСМТ, ТСПТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
