Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления ТСПТ, термометрические вставки ТВПТ 107 Термометры сопротивления 107 ТСПТ, термометрические вставки ТВПТ 107
Цена: по запросу
Заинтересованы ТСПТ, термометрические вставки ТВПТ 107?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТСПТ, термометрические вставки ТВПТ 107:Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термометры сопротивления ТСПТ 107 имеют разборную структуру и состоят из защитного чехла и термометрической вставки ТВПТ 107.
Термометрическая вставка ТВПТ 107 изготавливается из капилляра диаметром (d) 6 мм или из кабеля типа КНМС-Н диаметром (d) 4,5 мм с никелевыми жилами и чувствительного элемента.

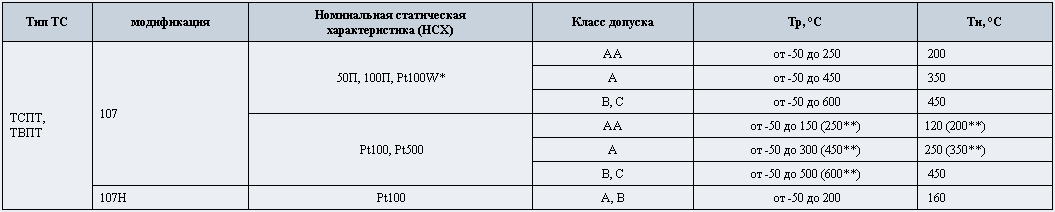

Технические данные термометров сопротивления
- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
* - чувствительный элемент платиновый проволочный (α=0,00385°C -1 );
** - поставляются при наличии соответствующих чувствительных элементов; при заказе диапазон рабочих температур указывать в явном виде.
- монтажные элементы
рассчитаны на условное давление 6.3 МПа
- время термической реакции не превышает:
30 с - для ТСПТ с диаметром (d) рабочей части 10 мм;
20 с - для ТСПТ с диаметром (d) рабочей части 8 мм
16 с - для ТВПТ с диаметром (d) рабочей части 6 мм;
8 с - для ТВПТ с диаметром (d) рабочей части 4.5 мм
- материал защитного чехла
С 10 - сталь 12Х18Н10Т (диаметр (d) рабочей части 6, 8, 10 мм);
С 13 - сталь 10Х17Н13М2Т (диаметр (d) рабочей части 10 мм)
- межповерочный интервал (МПИ):
- четыре года - для ТСПТ(ТВПТ) 107Н, имеющих в наименовании обозначение класса допуска и схемы соединения "DА3", "DА4", "DВ3", "DВ4" и работающих с соблюдением условий эксплуатации при температурах не выше 160°С ;
- два года - для остальных ТСПТ, работающих с соблюдением условий эксплуатации.
- максимальная температура на переходной втулке

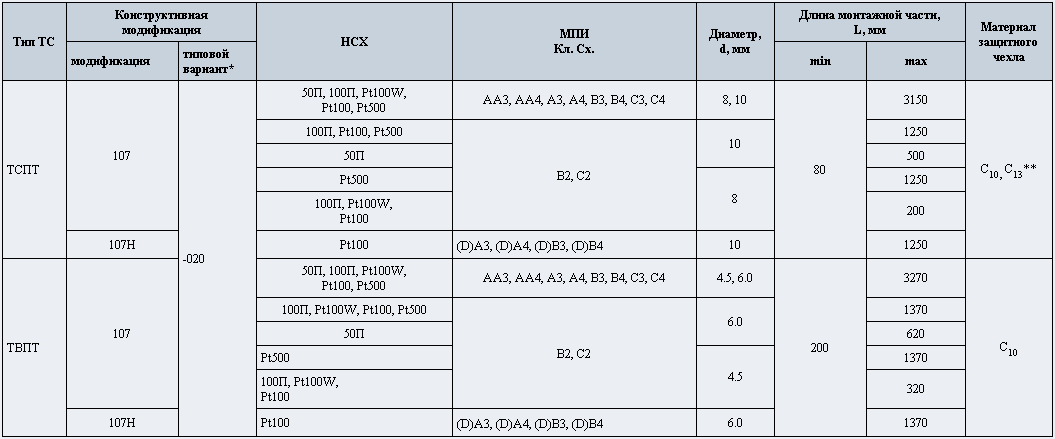

Перечень основных исполнений термометров сопротивления конструктивной модификации 107
Длина монтажной части L, ГОСТ Р 8.625-2006: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.
* - описание вариантов модификаций ;
** - защитный чехол из стали 10Х17Н13М2Т (С 13 ) изготавливается наружным диаметром (d) 10 мм;
Примечания :
- ТС с двумя чувствительными элементами и трех- или четырехпроводной схемой соединений комплектуются клеммной головкой из алюминиевого сплава, вариант модификации -024;
- возможно изготовление ТС по классу АА с трех- или четырехпроводной схемой соединений.
Обозначение и примеры записи при заказе:
ТСПТ 107-020 - (2х)НСХ - (D)Кл.Сх. - d - L ( - С хх )
ТВПТ 107-020 - (2х)НСХ - (D)Кл.Сх. - d - L ( - С хх )
Без дополнительного указания ТС поставляются в защитных чехлах из стали 12Х18Н10Т (С 10 ).
ТСПТ 107-020 - 100П - В3 - 10 - 120 -
термометр сопротивления платиновый модификации 107-020 с клеммной головкой из алюминиевого сплава, градуировка 100П , класс допуска В с трехпроводной схемой соединений, наружный диаметр (d) рабочей части 10 мм, монтажная длина 120 мм; монтажные элементы: кольцо диаметром (d) 18 мм и штуцер с резьбой М20х1.5.
ТВПТ 107-020 - 100П - С3 - 6 - 120 -
термометрическая вставка модификации 107-020 с клеммной головкой из алюминиевого сплава, градуировка 100П , класс допуска С с трехпроводной схемой соединений, наружный диаметр (d) рабочей части 6 мм, монтажная длина 120 мм.
Дополнительную информацию на ТСПТ, термометрические вставки ТВПТ 107 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
