Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления ТСМТ, ТСПТ Термометры сопротивления 101, 102, 103 ТСМТ, ТСПТ
Цена: по запросу
Заинтересованы ТСМТ, ТСПТ?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТСМТ, ТСПТ:Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термометры сопротивления ТСМТ(ТСПТ) 101 с диаметром (d) рабочей (d) части 8 мм передназначены для использования в комплекте с защитными гильзами ЮНКЖ .
Термометры ТСПТ 101К необходимы для измерения температуры в криогенной технике.
Термометры ТСПТ 101Т и 102Т необходимы для измерения температуры до 750°С.
Термометры ТСПТ 101Н и 102Н предлагаются в качестве альтернативы медным ТС для измерения температуры до 200°С.
ТСМТ(ТСПТ) 102 могут комплектоваться передвижными штуцерами ЮНКЖ 031 на условное давление 0.4 МПа.
Рекомендуем использовать термометр сопротивления ТСМТ(ТСПТ) 101 диаметром (d) рабочей части (d) 8 мм вместо ТСМТ(ТСПТ) 103.

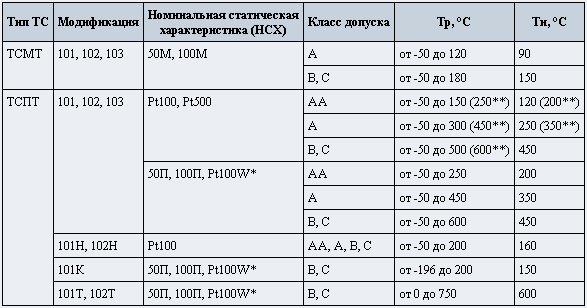

Технические данные термометров сопротивления
- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
* - чувствительный элемент платиновый проволочный (α=0,00385°C -1 );
** - поставляются при наличии соответствующих чувствительных элементов; при заказе диапазон рабочих температур указывать в явном виде.
- монтажные элементы рассчитаны на условное давление:
6.3 МПа для ТСМТ(ТСПТ) 101 с диаметром (d) рабочей части 8, 10 мм;
1.0 МПа для ТСМТ(ТСПТ) 101 с диаметром (d) рабочей части 6 мм;
4.0 МПа для ТСМТ(ТСПТ) 103.
- время термической реакции не превышает:
30 с - для ТС с диаметром (d) рабочей части 10 мм;
20 с - для ТС с диаметром (d) рабочей части 8 мм;
Примечание: по желанию заказчика возможно изготовление ТС диаметром (d) рабочей части 6 мм, время термической реакции которых не превышает 10-16 с.
- материал защитного чехла
С 10 - сталь 12Х18Н10Т (диаметр (d) рабочей части 6, 8, 10 мм);
С 13 - сталь 10Х17Н13М2Т (диаметр (d) рабочей части 10 мм)
- межповерочный интервал (МПИ):
- четыре года - для ТСПТ 101Н (102Н), имеющих в наименовании обозначение класса допуска и схемы соединения "DА3", "DА4", "DВ3", "DВ4" и работающих с соблюдением условий эксплуатации при температурах не выше 160°С ;
- два года - для остальных ТСПТ(ТСМТ), работающих с соблюдением условий эксплуатации.
- максимальная температура
на клеммной головке.

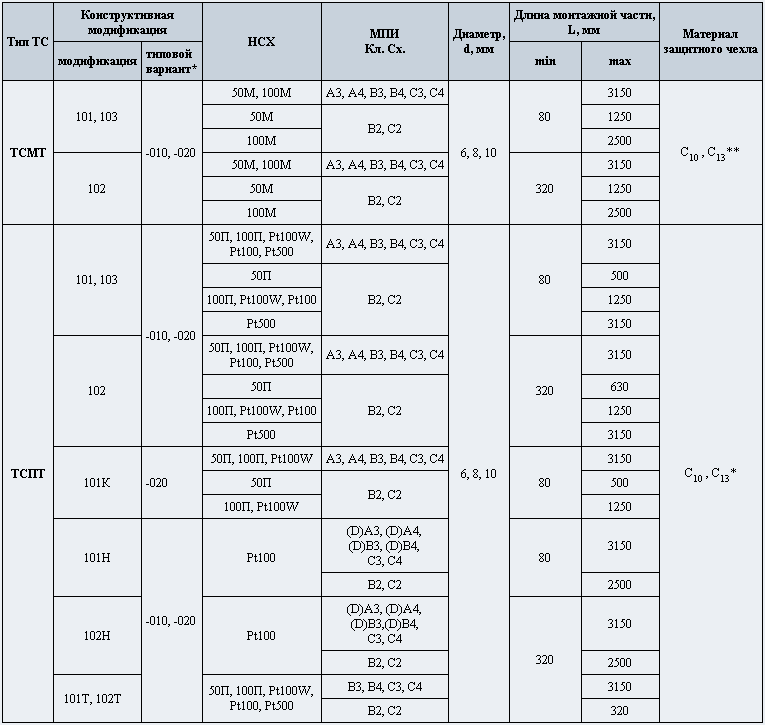

Перечень основных исполнений термометров конструктивных модификаций 101, 102, 103
Длина монтажной части L, ГОСТ Р 8.625-2006: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.
* - описание вариантов модификаций;
** - защитные чехлы из стали C 13 изготавливаются диаметром (d) 10 мм.
Примечания :
- для ТС с диаметром (d) рабочей части 6 мм длина монтажной части (L) не превышает 1250 мм;
- ТС с двумя чувствительными элементами и трех- или четырехпроводной схемой соединений комплектуются клеммной головкой из алюминиевого сплава, вариант модификации -024;
- возможно изготовление ТСПТ по классу АА с трех- или четырехпроводной схемой соединений.
Обозначение и примеры записи при заказе
ТСМТ(ТСПТ) 10Х(Х)-ХХХ - (2x)НСХ - (D)Кл.Сх. - d - L - (С хх )
Без дополнительного указания ТС поставляются в защитных чехлах из стали 12Х18Н10Т - С 10 .
ТСМТ 101-010 - 50М - С4 - 10 - 120 -
термометр сопротивления медный модификации 101-010 с клеммной головкой из полимерного материала, градуировка 50М , класс допуска С с четырехпроводной схемой соединений, наружный диаметр (d) рабочей части 10 мм, монтажная длина 120 мм, монтажные элементы: кольцо диаметром (d) 18 мм и штуцером с резьбой М20х1.5.
ТСПТ 102Н-020 - 100П - DВ3 - 8 - 120 -
термометр сопротивления платиновый модификации 102-020 с клеммной головкой из алюминиевого сплава, градуировка 100П , межповерочный интервал D - четыре года, класс допуска В с трехпроводной схемой соединений, наружный диаметр (d) рабочей части 8 мм, монтажная длина 120 мм.
Дополнительную информацию на ТСМТ, ТСПТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
