Термометры сопротивления платиновые гибкие 105, 106, 206 ТСПТ

Цена: по запросу Заинтересованы ТСПТ? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ТСПТ:

Предназначены для измерения температуры сыпучих, жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термометры сопротивления изготавливаются на основе гибкого кабеля КНМС-Н (кабель с никелевыми жилами в стальной оболочке с минеральной изоляцией).

Термометры ТСПТ 105Н, 106Н и 206Н предлагаются в качестве альтернативы медным ТС для измерения температуры до 200°С.

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термометр по длине для размещения чувствительного элемента в требуемой зоне измерения (вплоть до сворачивания в петлю).

Термометр может навиваться на цилиндр радиусом, равным пятикратному диаметр (d)у кабеля d, без изменения технических характеристик. Первый изгиб должен быть расположен на расстоянии не менее 150 мм от рабочего конца термометра.

Технические характеристики термометров

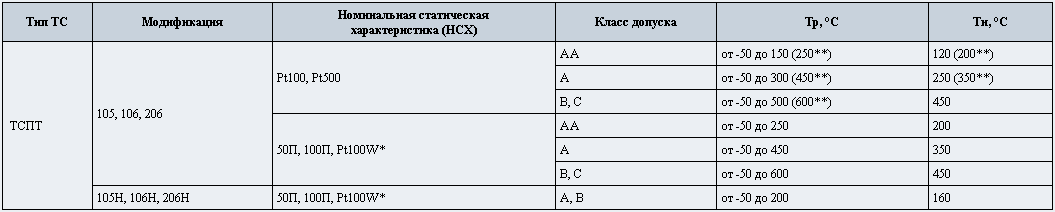

• диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C

* - чувствительный элемент платиновый проволочный (α=0,00385°C -1 );
** - поставляются при наличии соответствующих чувствительных элементов; при заказе диапазон рабочих температур указывать в явном виде.

• монтажные элементы
  рассчитаны на условное давление 2.5 МПа - для ТСПТ 105
• время термической реакции
  не превышает 8 с
• материал защитного чехла
  С 10 - сталь 12Х18Н10Т
• межповерочный интервал (МПИ):
  - четыре года - для ТСПТ 105Н, 106Н, 206Н, имеющих в наименовании обозначение класса допуска и схемы соединения "DА3", "DА4", "DВ3", "DВ4" и работающих с соблюдением условий эксплуатации при температурах не выше 160°С ;
  - два года - для остальных ТСПТ, работающих с соблюдением условий эксплуатации.
• максимальная температура на клеммной головке или на переходной втулке

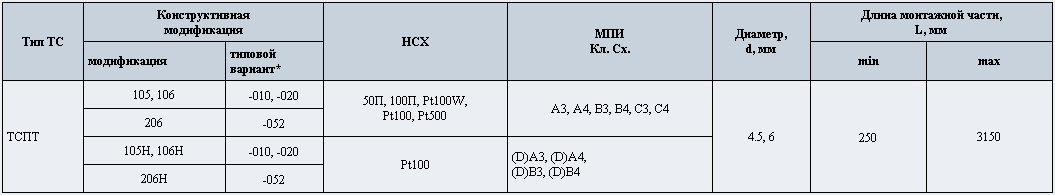

Перечень основных исполнений термометров сопротивления модификаций ТСПТ 105, 106, 206

Длина монтажной части L, ГОСТ Р 8.625-2006: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.
Для ТСПТ 206 длину удлинительных проводов l выбирать из ряда: 250; 500; 800; 1000; 1600; 2000 мм.

* - описание вариантов модификаций

Примечание :
По требованию Заказчика возможно исполнение ТС с двухпроводной схемой соединений , а также по классу АА с трех- или четырехпроводной схемой соединений.

Обозначение и примеры записи при заказе:

ТСПТ ХХХ-ХХХ - НСХ - (D)Кл.Сх. - d - L ( / l )

ТСПТ 105-020 - 50П - В4 - 4.5 - 500 -
термометр сопротивления платиновый кабельный модификации 105-020 с клеммной головкой из алюминиевого сплава, градуировка 50П , класс допуска В с четырехпроводной схемой соединений, диаметр (d) кабеля 4.5 мм , монтажная длина 500 мм , монтажные элементы: кольцо диаметром (d) 18 мм и штуцер с резьбой М20х1,5.

Дополнительную информацию на ТСПТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
