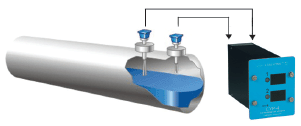

Сигнализатор уровня ультразвуковой СУР-5

Цена: по запросу Заинтересованы СУР-5? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание СУР-5:

1 Назначение

Сигнализатор уровня ультразвуковой СУР–5 (далее «прибор») необходим для сигнализации уровня различных жидкостей в одной точке технологических емкостей и управления технологическими агрегатами и установками на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5 включительно согласно ГОСТ Р 51330.0.

Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 4,0 МПа, по специальному исполнению до 10 МПа) давлением.

Сенсор положения уровня, входящий в состав прибора, имеет взрывозащищенное исполнение, соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIВ по ГОСТ Р 51330.11, температурной группы T5 по ГОСТ Р 51330.0, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.

2 Контролируемая среда

Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе сильнопенящиеся, кипящие и высокоадгезионные. Стойкость к агрессивным средам определяется материалами, контактирующими с агрессивной средой – нержавеющая сталь 12Х18Н10Т.

3 Состав прибора

– датчик положения уровня ДПУ5;
– вторичный преобразователь ПВС4.
Сенсор ДПУ5 подключается к вторичному преобразователю ПВС4 с использованием двухпроводного экранированного кабеля. Характеристики кабеля см. в п. 4.6.6 настоящего раздела.

4 Технические данные

4.1 Технические характеристики и условия эксплуатации датчика и вторичного преобразователя даны в таблице I.3.1.

Таблица I.3.1

* «L» – вынос чувствительной зоны датчика

4.2 Номинальный вынос чувствительной зоны датчика (см. рисунок I.3.1, размер L) – от 0,25 до 4,0 м (определяется длиной штанги, соединяющей узел приемо-передающий (УПП) с корпусом первичного преобразователя (ПП), и задается при заказе).

4.3 Срабатывание датчика гарантированно происходит при нахождении уровня в пределах УПП. Фирма-изготовитель настраивает уровень срабатывания в пределах ± 10 мм от осевой линии Г (см. рисунок I.3.1).

4.4 Время срабатывания прибора составляет не превышает 5 с.

4.5 Пределы допускаемой абсолютной основной погрешности получения положения уровня ± 10 мм .

4.6 Электрические параметры и характеристики

4.6.1 Питание прибора осуществляется от внешнего источника питания напряжением
+ 24 В ± 10 %.

4.6.2 Ток потребления прибора не превышает 30 мА.

4.6.3 По степени защиты от поражения электрическим током прибор относится к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.

4.6.4 Электрическая изоляция при температуре окружающего воздуха от + 15 до + 35 °С и относительной влажности от 30 до 80% выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
– между искробезопасными цепями и искроопасными цепями – не менее ~1500 В, 50 Гц (эффективное значение);
– между выходными цепями и цепями питания – не менее ~250 В, 50 Гц (эффективное значение).

4.6.5 Электрическое сопротивление изоляции в нормальных условиях между искробезопасными цепями и искроопасными цепями – не менее 20 МОм.

Электрическое сопротивление изоляции в нормальных условиях между выходными цепями и цепями питания – не менее 20 МОм.

4.6.6 Нормальное функционирование прибора обеспечивается при длине соединительного кабеля между датчиком и ПВС4 не превышает 1,5 км . Разрешается применение экранированных соединительных кабелей со следующими параметрами: R КАБ ? 200 Ом, С КАБ ? 0,1 мкФ, L КАБ ? 2 мГн. Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.

4.6.7 Время установления рабочего режима не превышает 15 с.

4.6.8 Прибор необходим для непрерывной работы.

4.6.9 Предельные параметры ключей прибора на активной нагрузке:
– коммутируемое напряжение постоянного или переменного тока не превышает 250 В;
– допустимый ток коммутации ключа не превышает 1 А;
– сопротивление ключа в замкнутом состоянии не превышает 1,2 Ом.
Начальные состояния ключей задаются потребителем.

5 Принцип работы прибора

5.1 Прибор состоит из датчика положения уровня, выдающего информацию о положении уровня жидкости в виде частотного сигнала, и вторичного преобразователя ПВС4, обеспечивающего питание подключенного к нему датчика, обработку его сигналов, индикацию полученных результатов и выдачу управляющих сигналов.

5.2 Определение положения уровня жидкости основано на различии способности пропускать ультразвуковые колебания жидкостями и газами.

5.3 Принцип работы датчика основан на измерении интервала времени между выдачей возбуждающего импульса на пьезоэлемент возбуждения и регистрацией полученного отклика от пьезоэлемента чувствительного, которые разделены рабочим зазором.

6 Установка прибора

6.1 Установка датчика на объекте

6.1.1 Установка датчика осуществляется на верхний (для всех длин штанги, соединяющей УПП и ПП датчика) или боковой (датчик с длиной штанги не превышает 1 м ) фланец емкости. Установка в необходимую точку контроля УПП достигается путем заказа датчика с требуемой длиной штанги.

6.1.2 Рекомендуемые посадочные места под датчик:

1) переходная втулка (входит в комплект поставки) наваривается на фланец, который, в свою очередь, наварен на трубу; длина трубы выбирается такой, чтобы УПП датчика находился на требуемом уровне;

2) переходная втулка наваривается на фланец, ответный фланец к которому имеется на резервуаре.

Герметизация между переходной втулкой и датчиком обеспечивается установочной прокладкой, входящей в комплект поставки.

6.2 Установка ПВС4

6.2.1 ПВС4 устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы.

6.2.2 В месте установки ПВС4 необходимо наличие внешнего источника питания +24 В.

6.2.3 Установка ПВС4 производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

7 Структура условного обозначения датчика

8 Пример записи при заказе

«Сигнализатор уровня ультразвуковой СУР–5 ТУ 4214–010–29421521–02:
– преобразователь вторичный сигнализатора ПВС4 – 1 шт.;
– датчик положения уровня ДПУ5–2,5–4,0–ОМ1,5** – 1 шт.».

Образец бланка-заказа прибора в печатном виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к каталогу СD-диске.

9 Комплектность поставки

В комплект поставки входят:

– руководство по эксплуатации УНКР.407713.015 РЭ  – 1 шт.;
– паспорт УНКР.407713.015 ПС                                     – 1 шт.;
– комплект датчика:                                                      – 1 шт.;
   – датчик положения уровня ДПУ5 УНКР.407713.012 – 1 шт.;
   – паспорт УНКР.407713.012 ПС                                   – 1 шт.;
   – втулка УНКР.302639.001                                           – 1 шт.;
   – заглушка УНКР.711100.001                                       – 1 шт.;
   – прокладка УНКР.754176.002                                     – 1 шт.;
   – ящик ВМПК.3211312.003/007                                    – 1 шт.;
– комплект ПВС4:                                                             – 1 шт.:
   – преобразователь вторичный сигнализатора ПВС4
      УНКР.468157.049                                                        – 1 шт.;
   – паспорт УНКР. 468157.049 ПС                                   – 1 шт.;
   – тара транспортная УНКР.321312.039                        – 1 шт.

Примечания

1 Документ УНКР.407713.015 РЭ поставляется в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.

2 Типоразмер ящика ВПМК.321312.003/007 выбирается в зависимости от длины штанги датчика, соединяющей УПП и ПП.

3 Допускается при групповой поставке упаковывать в один ящик до четырех датчиков.

10 Габаритные размеры

Габаритные размеры датчика ДПУ5 и вторичного преобразователя ПВС4 даны на рисунках I.3.1, I.3.2 соответственно.

11 Дополнительная информация

11.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.407713.015 РЭ.

11.2 Руководство по эксплуатации, а также образец бланка заказа прибора в электронном виде размещены на прилагаемом к настоящему каталогу CD-диске.

11.3 Схема соединения блоков прибора и внешних устройств представлена на рисунке I.3.3.

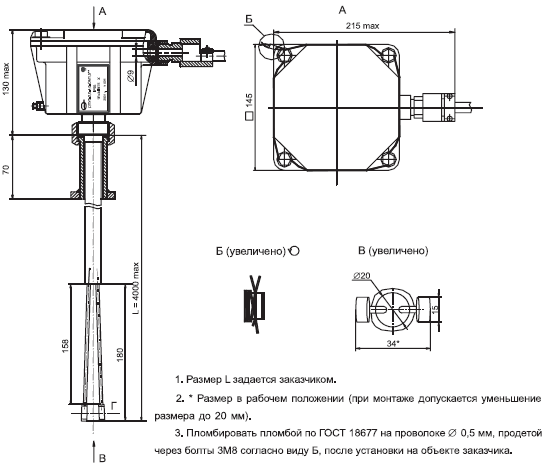

Рисунок I.3.1 Габаритные размеры датчика ДПУ5

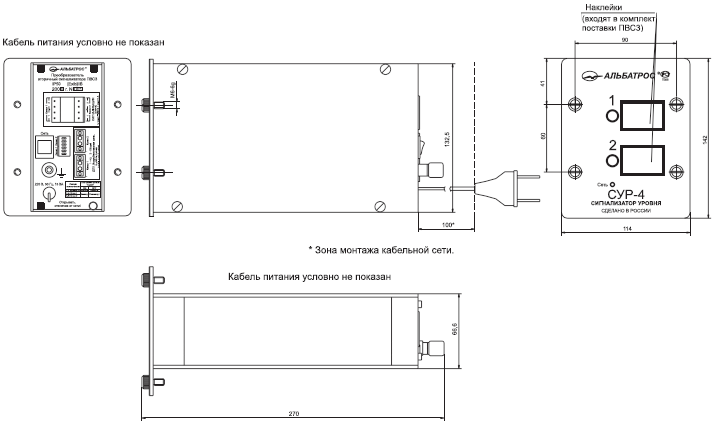

Рисунок I.3.2 Габаритные размеры вторичного преобразователя ПВС4

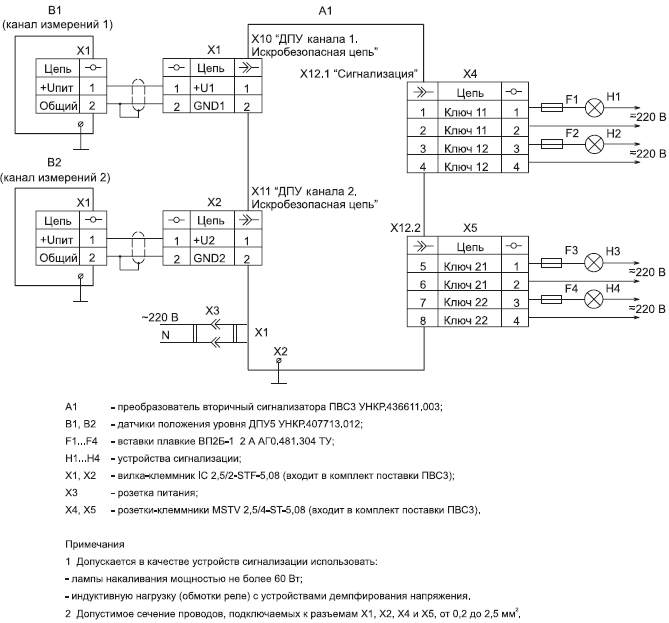

Рисунок I.3.3 Схема соединения блоков прибора и внешних устройств
