Датчик уровня ультразвуковой ДУУ5

Цена: по запросу Заинтересованы ДУУ5? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ДУУ5:

1 Назначение

Сенсор уровня ультразвуковой ДУУ5 (далее «датчик») необходим для измерения уровня и температуры различных жидкостей.

Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.

Сенсор устанавливается на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурного класса T5 включительно согласно ГОСТ Р 51330.0.

Сенсор соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты «Искробезопасная электрическая цепь», маркировку взрывозащиты «1ExibIIBT5 Х» и может применяться во взрывоопасных зонах согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно–технических документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Сенсор внесен в Государственный реестр средств измерений.

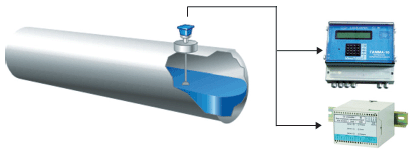

Сенсор ДУУ5 необходим для построения систем автоматизации совместно с контроллером ГАММА-10 и блоком сопряжения с датчиками БСД.

2 Контролируемая среда

Чистые нефтепродукты, а также другие неагрессивные жидкости различных производств.

3 Состав датчика

Сенсор состоит из:
– первичного преобразователя (ПП) датчика;
– чувствительного элемента (ЧЭ);
– поплавка с постоянным магнитом, скользящего по ЧЭ.

Сенсор комплектуется поплавками типа I. Характери стики поплавка см. в разделе II.11 настоящего каталога.

4 Технические данные

4.1 Технические характеристики и условия эксплуатации датчика даны в таблице II.3.1.

Таблица II.2.1


* «L» – длина чувствительного элемента

4.2 Вязкость не ограничивается при отсутствии застывания контролируемой среды и отсутствии отложений на элементах конструкции датчика, препятствующих перемещению поплавка.

4.3 Верхний неизмеряемый уровень не превышает (0,24 + H П – H ПОГР ), м, где H П – высота поплавка, H ПОГР – глубина погружения поплавка, м. Конкретное значение определяется геометрическими размерами поплавка.

4.4 Нижний неизмеряемый уровень не превышает (0,08 + H ПОГР ), м, где H ПОГР – глубина погружения поплавка, м.

4.5 Пределы допускаемой абсолютной основной погрешности измерений уровня не превышает ± 1 мм .

4.6 Дополнительная погрешность измерений уровня вызывается изменением плотности жидкости в рабочем диапазоне температур. Ее величина определяется геометрическими размерами поплавка и разницей плотностей поплавка и продукта и должна быть не превышает ± 0,4 мм на 10 °C .

4.7 Пределы допускаемой абсолютной основной погрешности измерения температуры:
– в интервале температур от минус 45 до минус 10 °С не превышает ± 2 °C ;
– в интервале температур свыше минус 10 до + 65 °С не превышает ± 0,5 °C .

4.8 Электрические параметры и характеристики

4.8.1 Питание датчика осуществляется от вторичного прибора постоянным искробезопасным напряжением +12 В.

4.8.2 Ток потребления датчика составляет не превышает 36 мА.
4.8.3 По степени защиты от поражения электрическим током датчик относится к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.

4.8.4 Связь датчика с вторичным прибором осуществляется с использованием экранированного четырехпроводного кабеля. Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.

4.8.5 Нормальное функционирование датчика обеспечивается при длине соединительного кабеля между датчиком и вторичным прибором не превышает 1,5 км . Разрешается применение экранированных контрольных кабелей со следующими параметрами: R КАБ ?  100 Ом, С КАБ ?  0,1 мкФ, L КАБ ?  2 мГн.

4.8.6.Обмен информацией датчика с вторичным прибором ведется последовательным кодом в асинхронном полудуплексном режиме по внутреннему протоколу ЗАО «Альбатрос». Скорость передачи определяется положением выключателей на плате датчика и составляет 2400 бит/с или 4800 бит/с. По умолчанию установлена скорость обмена 4800 бит/с.

5 Принцип работы прибора

5.1 Измерение уровня продукта основано на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется закрепленным на ней пьезоэлементом. Кроме того, возникает импульс упругой деформации, отраженный от нижнего конца чувствительного элемента датчика и принимаемый пьезоэлементом.

5.2 Измерение времени, прошедшего с момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом, позволяет определить расстояние до местоположения поплавка, определяемого положением уровня жидкости.

6 Установка прибора

6.1 Установка датчика на резервуаре осуществляется сверху на имеющемся или специально образованном посадочном месте. Максимальное отклонение оси датчика от вертикали ± 1 °.

6.2 Вертикальность установки должна обеспечиваться посадочным местом, подготовленным потребителем.

6.3 Рекомендуется устанавливать датчик на втулку, входящую в комплект поставки датчика. Допускается использование других вариантов установки датчика по согласованию с предприятием–изготовителем.

7 Структура условного обозначения датчика

8 Пример записи при заказе

«Сенсор уровня ультразвуковой ДУУ5-3,0-2,0-ОМ 1,5, ТУ 4215-005-29421521-02».
«Сенсор уровня ультразвуковой ДУУ5-4,0-2,0-ОМ 1,5, ТУ 4215-005-29421521-02».

Образец бланказаказа прибора в печатном виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к каталогу CD – диске.

9 Комплектность поставки

В комплект поставки входят:

– Руководство по эксплуатации УНКР.407533.041 РЭ      – 1 шт.;
– Паспорт УНКР.407533.041 ПС                                          – 1 шт.;
– Сенсор уровня ультразвуковой ДУУ5 УНКР.407533.041 – 1 шт.;
– Втулка УНКР.302639.001                                                  – 1 шт.;
– Заглушка УНКР.711100.001                                              – 1 шт.;
– Прокладка УНКР.754176.002                                            – 1 шт.;
– Ящик ВМПК.321312.003/007                                             – 1 шт.

Примечания

1 Документ УНКР.407533.041 РЭ поставляется в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.

2 Сенсор упаковывается в ящик ВМПК.321312.003/007. Типоразмер ящика для датчика ДУУ5 выбирается в зависимости от длины чувствительного элемента датчика.

3 Допускается при групповой поставке упаковывать в один ящик до четырех датчиков.

10 Габаритные размеры

Габаритные размеры датчика ДУУ5 даны на рисунке II.2.1.

11 Дополнительная информация

11.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.407533.041 РЭ.

11.2 Руководство по эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу CDдиске.

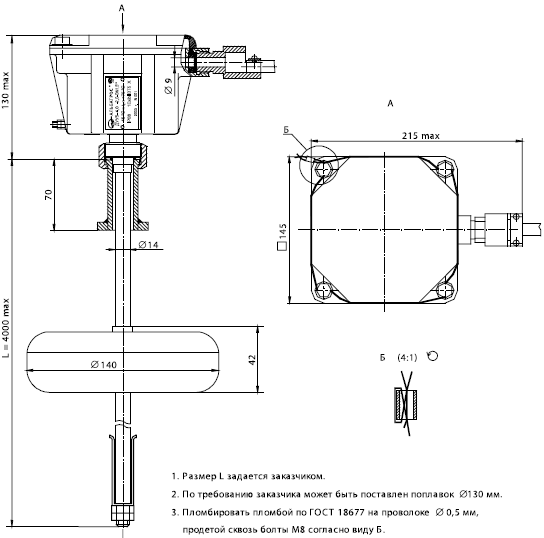

Рисунок II.2.1 Габаритные размеры датчика ДУУ5

Дополнительную информацию на ДУУ5 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
