Описание РДУ1(ГАММА-РДУ1:
1 Назначение
Уровнемеры радиоволновые РДУ1 и ГАММА-РДУ1 (далее «уровнемеры») необходимы для непрерывного бесконтактного измерения уровня жидких сред и сыпучих кусковых материалов в резервуарах.
Уровнемеры имеют в составе один или два датчика РДУ1 и различаются вторичными приборами (см. п. 3 настоящего раздела).
Уровнемеры могут обеспечивать цифровой обмен по последовательному интерфейсу RS-485 с ЭВМ верхнего уровня в формате протокола Modbus RTU.
Уровнемеры радиоволновые ГАММА-РДУ1 гарантируют:
– индикацию измеренных уровней;
– управление внешними устройствами (четыре изолированных ключа с выходом типа «сухой контакт» и программируемыми привязками, порогами срабатывания и гистерезисами);
– формирование стандартных токовых сигналов, пропорциональных измеряемым параметрам (два канала с программируемой привязкой), для работы с самопишущими и другими устройствами регистрации;
– одновременное регулирование (позиционный или пропорциональный законы регулирования) по двум уровням, измеряемым подключенными к контроллеру датчиками.
Уровнемеры применяются в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 0,2 МПа) давлением.
Сенсоры уровнемеров необходимы для установки на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB групп Т3, Т4 или T5 в зависимости от температуры установочного фланца.
Сенсоры уровнемеров имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь»,
уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIВ по ГОСТ Р 51330.11, групп Т3, Т4 или Т5, маркировку взрывозащиты «1ExibIIBТ3/Т4/T5 X» (в зависимости от температуры установочного фланца) по ГОСТ Р 51330.0.
Уровнемеры внесены в Государственный реестр средств измерений.
2 Контролируемая среда
Различные жидкие, вязкие, парящие, неоднородные, выпадающие в осадок, взрывоопасные продукты, в том числе нефтепродукты. Сыпучие кусковые материалы с размером гранул от 0 до 10 мм .
Стойкость датчиков уровнемеров к агрессивным средам ограничена применяемыми в антеннах (см. п.3.3 настоящего раздела) датчиков материалами: нержавеющая сталь (типа 03Х17Н14М3 и 12Х18Н10Т), фторопласт-4.

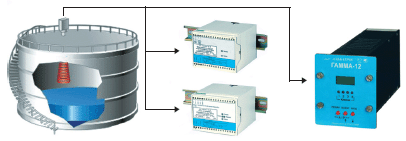

3 Состав уровнемеров
3.1 Уровнемеры РДУ1 в зависимости от типа выходного сигнала поставляются в виде следующих комплектов:
– комплект РДУ1-0(1, 2)-ТВ включает в себя датчик уровня радиоволновый РДУ1 (далее «датчик»), обеспечивающий непосредственное измерение текущего значения уровня, и блок токового выхода искробезопасный БТВИ2 (далее «БТВИ2»). Комплект обеспечивает формирование токового сигнала 4…20 мА, в величине которого содержится информация о значении измеренного уровня;
– комплект РДУ1-0(1, 2)-RS включает в себя датчик и блок интерфейса искробезопасный БИИ2 (далее «БИИ2»). Комплект имеет выходной сигнал в виде последовательного интерфейса RS-485 в формате протокола Modbus RTU.
3.2 Уровнемеры ГАММА-РДУ1 поставляются в виде комплектов, которые включают в себя один или два датчика уровня радиоволновых РДУ1, обеспечивающих непосредственное измерение текущих значений уровней, и контроллер ГАММА-12 (далее «контроллер»).
3.3 Сенсоры, входящие в состав уровнемеров, поставляются в исполнениях c различными антеннами:
– параболической;
– диэлектрической;
– рупорной.
3.4 Сенсоры подключаются к вторичным приборам (блокам БТВИ2, БИИ2; контроллеру ГАММА-12) с использованием четырехпроводного экранированного кабеля. Характеристики кабеля см. в п. 4.10.7 и п. 4.11.9 настоящего раздела.
3.5 Для работы на резервуарах с агрессивными средами (АС) и повышенным давлением (ПД) могут применяться изолирующие окна (см. рисунок II.8.2). Подробное описание изолирующих окон дано в руководствах по эксплуатации уровнемеров УНКР.407629.001 РЭ и УНКР.407629.002 РЭ, размещенных на прилагаемом к настоящему каталогу CD-диске.
3.6 Для исключения налипания парящих и пылящих продуктов на внутренние полости антенн могут применяться защитные кожухи, выполненные в виде фторопластовой оболочки (УНКР.468854.001 для РДУ1-0 исп.0, УНКР.468854.001-01 для РДУ1-0 исп.1, УНКР.468854.001-02 для РДУ1-2). Защитные кожухи поставляются по отдельному заказу. Необходимость и возможность установки защитного кожуха во взрывоопасной зоне определяется Заказчиком.
3.7 Для выноса антенны за пределы высоких установочных люков могут применяться до четырех волноводных удлинителей длиной 0,25 м каждый (УНКР.434852.001), поставляемые по отдельному заказу. Необходимость и возможность установки удлинителей и их количество определяются Заказчиком.
4 Технические данные
4.1 Номенклатура выпускаемых уровнемеров РДУ1 и ГАММА-РДУ1 определяется номенклатурой и количеством входящих в их состав датчиков, необходимой точностью измерения уровня, типом выходного сигнала (только для уровнемеров РДУ1) и конструктивными особенностями резервуара.
4.2 Технические характеристики и условия эксплуатации датчиков и вторичных приборов уровнемеров даны в таблице II.8.1.
Таблица II.8.1
№ |
Наимено-
вание
параметра |
Наименование датчика |
Наименование вторичного прибора |
РДУ1-0 исп. 0 |
РДУ1-0 исп. 1 |
РДУ1-1 |
РДУ1-2 |
БТВИ2 |
БИИ2 |
ГАММА-12 |
1. |
Диапазон* измерения уровня |
от 0,5 м от края антены до 15 м от установочного фланца
(по специальному заказу до 25 м ) |
– |
– |
– |
2. |
Диапазон температур установоч-
ного фланца |
от минус 45 до + 150 °С |
– |
– |
– |
3. |
Тип антены |
рупорная |
рупорная |
парабо-
лическая |
диэлект-
рическая |
– |
– |
– |
4. |
Диаметр раскрыва антенны |
130 мм |
73 мм |
400 мм |
56 мм |
– |
– |
– |
5. |
Угол
излучения |
20 ° |
40 ° |
10 ° |
25 ° |
– |
– |
– |
6. |
Давление контроли-
руемой среды |
не превышает 0,2 МПа |
– |
– |
– |
7. |
Диэлектри-
ческая про-
ницаемость продукта |
не менее 1,9 |
– |
– |
– |
8. |
Маркировка взры-
возащиты |
1ExibIIBТ3/Т4/T5 X по ГОСТ Р 51330.0 |
Устанавли-
вается вне взрыво-
опасных зон |
Устанавли-
вается вне взрыво-
опасных зон |
Устанавли-
вается вне взрыво-
опасных зон |
9. |
Степень
защиты |
IP66 по ГОСТ 14254 |
IP20 по ГОСТ 14254 |
IP20 по ГОСТ 14254 |
IP30 по ГОСТ 14254 |
10. |
Климатиче-
ское испол-
нение |
ОМ1,5 по ГОСТ 15150 |
УХЛ4 по ГОСТ 15150 |
УХЛ4 по ГОСТ 15150 |
УХЛ4 по ГОСТ 15150 |
11. |
Температура внешней среды |
от минус 45 до +85 °С
(по специальному заказу
от минус 60 до +85 °С) |
от + 1
до + 35 °С |
от + 1
до + 35 °С |
от + 5
до + 35 °С |
12. |
Пределы изменения атмосфер-
ного
давления |
от 84 до 106,7 кПа |
13. |
Тип атмосферы |
III, IV (морская и приморско-
промышленная) |
II (промы-
шленная) |
II (промы-
шленная) |
II (промы-
шленная) |
14. |
Срок службы |
не менее 10 лет |
15. |
Масса |
5,8 |
5 |
7 |
5,5 |
не превышает 0,4 кг |
не превышает
2,3 кг |
16. |
Габаритные размеры |
не пре-
вышают 525x 180x 140 мм |
не пре-
вышают 425/ 180/ 125 мм |
не пре-
вышают 515x 400x 400 мм |
не пре-
вышают 596x 180x 125 мм |
не пре-
вышают 100х75х109,5 мм |
не пре-
вышают 100х 75х109,5 мм |
не пре-
вышают 124х142х340 мм |
* Минимальный уровень продукта от дна резервуара не менее 0,1 м .
4.3 Скорость изменения уровня продукта не должна превышать величины 0,04 м/с.
4.4 Время установления рабочего режима – не превышает трех минут.
4.5 Время измерения не превышает 1 с.
4.6 По устойчивости к механическим воздействиям датчики уровнемеров соответствуют исполнению N1 по ГОСТ 12997.
4.7 Метрологические характеристики
4.7.1 Метрологические характеристики уровнемеров РДУ1
4.7.1.1 Метрологические характеристики уровнемеров РДУ1 приведены в таблице II.8.2.
Таблица II.8.2
№ |
Тип уровнемера |
Пределы допускаемой абсолютной основной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности измерений относительного уровня, мм* |
Пределы допускаемой приведенной основной погрешности измерений, % |
1. |
РДУ1-0-RS исп. 0 и исп. 1 |
± 6 |
± 1 |
– |
2. |
РДУ1-1-RS |
± 1 |
± 1 |
– |
3. |
РДУ1-2-RS |
± 6 |
± 1 |
– |
4. |
РДУ1-0-ТВ исп. 0 и исп. 1 |
– |
– |
± 0,15 |
5. |
РДУ1-1-ТВ |
– |
– |
± 0,1 |
6. |
РДУ1-2-ТВ |
– |
– |
± 0,15 |
* Под абсолютной погрешностью измерений относительного уровня подразумевается абсолютная основная погрешность измерения при малых изменениях уровня продукта (в пределах 0,15 м ) во всем диапазоне измерений.
4.7.1.2 Пределы допускаемой дополнительной погрешности измерения уровня, вызванной изменением температуры окружающей среды на каждые 10 °C , не превышают пределов допускаемой основной погрешности.
4.7.2 Метрологические характеристики уровнемеров ГАММА-РДУ1
4.7.2.1 Погрешность измерений уровня для уровнемера ГАММА-РДУ1 состоит из погрешности датчиков и погрешности преобразования контроллера.
4.7.2.2 Метрологические характеристики датчиков уровнемеров ГАММА-РДУ1 приведены в таблице II.8.3.
Таблица II.8.3
№ |
Тип датчика уровнемера |
Пределы допускаемой абсолютной основной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности измерений относительного уровня, мм * |
1. |
РДУ1-0 исп. 0 и исп. 1 |
± 6 |
± 1 |
2. |
РДУ1-1 |
± 1 |
± 1 |
3. |
РДУ1-2 |
± 6 |
± 1 |
* Под абсолютной погрешностью измерений относительного уровня подразумевается абсолютная основная погрешность измерения при малых изменениях уровня продукта (в пределах 0,15 м ) во всем диапазоне измерений.
4.7.2.3 Значение погрешностей преобразования контроллера определяется типом выходного сигнала. В случае, когда выходным сигналом уровнемеров является последовательный интерфейс RS-485 и при выводе на индикатор, контроллер не вносит погрешность в результаты измерений уровня, осуществляя лишь преобразование кодов в соответствующий выходу цифровой формат.
4.7.2.4 Если выходные сигналы уровнемеров представляют собой токовые выходы, то на погрешность измерения уровня накладывается погрешность преобразования цифрового значения результата измерения в значение величины выходного токового сигнала, которая не превышает ± 20 мкА.
4.8 Характеристики выходных сигналов блоков БТВИ2 и БИИ2
4.8.1 Характеристики токового сигнала БТВИ2:
– диапазон токового сигнала – от 4 до 20 мА;
– максимальное сопротивление нагрузки – 750 Ом;
– амплитуда переменной составляющей выходного токового сигнала не превышает 0,1 мА;
– период переменной составляющей выходного токового сигнала составляет 1,6 мс;
– рекомендуемая полоса пропускания фильтра низких частот второго порядка токоприемного канала промышленного контроллера не должна превышать 10 Гц.
4.8.2 Характеристики БИИ2:
– тип интерфейса – RS-485;
– гальваническая изоляция выходных цепей интерфейса от общего провода и внутренних цепей БИИ2 (прочность изоляции 1000 В постоянного напряжения в течение одной минуты);
– программируемая скорость передачи до 19200 бит/с;
– программируемый контроль четности;
– логический протокол – Modbus RTU (программируемый адрес).
4.9 Характеристики контроллера
4.9.1 Число подключаемых датчиков – два.
4.9.2 Жидкокристаллический индикатор (ЖКИ) со светодиодной подсветкой имеет две строки по 8 знакомест (матрица 5х7 точек, размер символа 2,96х5,56 мм) и обеспечивает вывод алфавитно-цифровой информации.
4.9.3 Контроллер имеет четыре светодиода, индицирующих текущее состояние ключей, пьезоэлектрический звонок и шесть светодиодов, индицирующих прием/передачу информации от датчиков и интерфейса RS-485.
4.9.4 Для программирования контроллера пользователю предоставляется трехкнопочная клавиатура. Все программируемые параметры и константы запоминаются в энергонезависимой памяти контроллера и сохраняются при отключении питания.
4.9.5 Предельные параметры ключей контроллера на активной нагрузке:
– коммутируемое напряжение постоянного или переменного тока не превышает 250 В;
– допустимый ток коммутации ключа не превышает 1 А;
– сопротивление ключа в замкнутом состоянии не превышает 1,2 Ом.
4.9.6 Характеристики интерфейса:
– гальваническая развязка выходных цепей интерфейса от корпуса контроллера и его внутренних цепей (прочность изоляции 1000 В постоянного тока в течение одной минуты);
– тип интерфейса – RS-485;
– программируемая скорость передачи до 19200 бит/с;
– программируемый контроль четности;
– логический протокол – Modbus RTU (программируемый адрес контроллера).
4.9.7 Характеристики выходных токовых сигналов контроллера:
– число выходных токовых сигналов – два;
– гальваническая развязка выходных цепей токовых сигналов от корпуса контроллера и его внутренних цепей (прочность изоляции 1500 В промышленной частоты);
– независимое программирование выходной шкалы (0…5 мА, 0…20 мА, 4…20 мА) для каждого токового сигнала;
– выходные токовые сигналы 0…5 мА гарантируются контроллером на нагрузке не превышает 2 кОм, 0…20 мА и 4…20 мА – на нагрузке не превышает 450 Ом;
– пределы допускаемой абсо
