1 Назначение
Сенсор уровня ультразвуковой ДУУ6 (далее «датчик») необходим для измерения уровня, гидростатического давления и температуры однофазных жидкостей. Измерение температуры производится в шести точках (внутри корпуса датчика и в пяти точках, расположенных по длине чувствительного элемента датчика).
Измеренные параметры (уровень, давление, температура) используются для вычисления массы, объема и плотности в программах верхнего уровня.

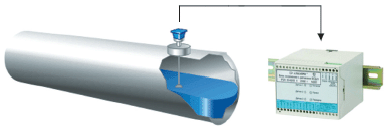

Сенсор используется в составе комплекса измерительного ДУУ6-БСД, который необходим для использования в системах учета различных жидких продуктов при автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с разрежением (от 0 до 5 кПа), атмосферным или избыточным (0 до 15 кПа) давлением.
Сенсор устанавливается на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5 включительно.
Сенсор имеет взрывозащищенное исполнение, соответствует требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.10, имеет вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.
2 Контролируемая среда
Чистые нефтепродукты, а также другие неагрессивные однофазные жидкости различных производств. Стойкость датчика к агрессивным средам ограничена применяемыми материалами, контактирующими с контролируемой средой: фторопласт–4, сферопластик марки ЭДС-7АП и нержавеющие стали 12Х18Н10Т, 10Х17Н13М3Т и ANSI 316.
3 Состав датчика
Сенсор состоит из:
– первичного преобразователя (ПП) датчика;
– чувствительного элемента (ЧЭ);
– поплавка с постоянным магнитом, скользящего по ЧЭ.
Сенсор комплектуется поплавками типа I и II, разработанными специально для данного датчика.
4 Технические данные
4.1 Технические характеристики и условия эксплуатации датчика даны в таблице II.3.1.

Таблица II.3.1
№ |
Наименование параметра |
ДУУ6 |
1. |
Длина чувствительного элемента |
от 1,5 до 4 м |
2. |
Температура контролируемой среды |
от минус 45 до + 65 °C |
3. |
Рабочее давление в резервуаре |
разрежение от 0 до 5 кПа;
избыточное давление от 0 до 15 кПа |
4. |
Плотность контролируемой среды |
от 650 до 1100 кг/м 3 |
5. |
Маркировка взрывозащиты |
;1ExibIIBT5 X по ГОСТ Р 51330.0 |
6. |
Степень защиты |
IP68 по ГОСТ 14254 |
7. |
Климатическое исполнение |
ОМ1,5 по ГОСТ 15150 |
8. |
Температура внешней среды |
от минус 45 до +75 °С |
9. |
Пределы изменения атмосферного давления |
от 84 до 106,7 кПа |
10. |
Измерительный диапазон гидростатического давления |
от 0 до 41 кПа |
11. |
Тип атмосферы |
III, IV (морская и приморско-промышленная) |
12. |
Срок службы |
не менее 10 лет |
13. |
Масса |
не превышает 5,9 кг |
14. |
Габаритные размеры |
не превышают 215х145х (121+L ЧЭ *) мм |
* «L ЧЭ » – длина чувствительного элемента
4.2 Скорость изменения уровня контролируемой среды не превышает 0,01 м/с.
4.3 Вязкость не ограничивается при отсутствии застывания контролируемой среды и отсутствии отложений на элементах конструкции датчика, препятствующих перемещению поплавка и работе ячеек для измерений давления.
4.4 Верхний неизмеряемый уровень не превышает (220 + H П – H ПОГР – H УФ ), мм, где H П – высота поплавка, H ПОГР – глубина погружения поплавка, H УФ – высота установочного фланца.
4.5 Нижний неизмеряемый уровень не превышает (61 + H ПОГР ), мм.
4.6 Пределы допускаемой абсолютной основной погрешности измерений уровня зависят от типа поплавка: для поплавка типа I не превышает ± 1 мм , для поплавка типа II не превышает ± 3 мм .
4.7 Пределы допускаемой абсолютной дополнительной погрешности измерений уровня в рабочем диапазоне температур без температурной коррекции равны ± 2 мм на 10 °C .
4.8 Дополнительная погрешность измерений уровня в рабочем диапазоне температур может быть значительно уменьшена за счет температурной коррекции канала измерения уровня по шести встроенным интегральным термометрам.
4.9 Пределы допускаемой приведенной основной погрешности измерений относительного давления в резервуаре равны ±0,25 % от диапазона измерений.
4.10 Пределы допускаемой приведенной дополнительной погрешности измерения относительного давления в резервуаре в интервале рабочих температур равны ±0,25 % от диапазона измерений.
4.11 Пределы допускаемой приведенной основной погрешности измерений гидростатического давления, пропорционального уровню жидкого продукта в резервуаре относительно высоты установки нижней ячейки измерения давления (ЯИД), равны ±0,1 % от диапазона измерений.
4.12 Пределы допускаемой приведенной дополнительной погрешности измерений гидростатического давления, пропорционального уровню жидкого продукта в резервуаре относительно высоты установки нижней ЯИД, в интервале рабочих температур равны ±0,1 % от диапазона измерений.
4.13 Пределы допускаемой абсолютной погрешности измерения температуры равны ± 0,5 °C .
4.14 Электрические параметры и характеристики
4.14.1 Питание датчика осуществляется от вторичного прибора постоянным напряжением 12 В с параметрами искробезопасности U o ? 14,3 В, I o ? 80 мА.
4.14.2 Ток потребления датчика составляет не превышает 40 мА.
4.14.3 По степени защиты от поражения электрическим током датчик относится к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.
4.14.4 Связь датчика с вторичным прибором осуществляется с использованием экранированного четырехпроводного кабеля. Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.
4.14.5 Нормальное функционирование датчика обеспечивается при длине соединительного кабеля между датчиком и вторичными прибором не превышает 1,5 км . Разрешается применение экранированных контрольных кабелей со следующими параметрами: R КАБ ? 100 Ом, С КАБ ? 0,1 мкФ, L КАБ ? 2 мГн.
4.14.6 Обмен информацией датчика с вторичным прибором ведется последовательным кодом в асинхронном полудуплексном режиме по внутреннему протоколу ЗАО «Альбатрос» версии 2.0. Скорость передачи составляет 4800 бит/с.
5 Принцип работы прибора
5.1 Контроль положения уровня продукта основан на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется закрепленным на ней пьезоэлементом.
5.2 Измерение времени, прошедшего с момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом, позволяет определить расстояние до местоположения поплавка, определяемого положением уровня жидкости.
5.3 ДУУ6 используются для выполнения измерений давления в качестве сенсоров в датчике применены две пьезорезистивные мостовые ЯИД, расположенные в верхней и нижней частях ЧЭ датчика.
5.4 ДУУ6 предназначены для измерений температуры в датчике установлены шесть цифровых интегральных термометров фирмы Maxim Integrated Products, Inc., прошедших калибровку с целью снижения абсолютной погрешности измерения температуры до ±0,5 °С в интервале рабочих температур.
6 Установка прибора
6.1 Установка датчика на резервуаре осуществляется сверху на имеющемся или специально образованном посадочном месте. Максимальное отклонение оси датчика от вертикали ±1°.
6.2 Вертикальность установки должна обеспечиваться посадочным местом, подготовленным потребителем.
6.3 Рекомендуется устанавливать датчик на установочный фланец, входящий в комплект поставки датчика. Допускается использование других вариантов установки датчика по согласованию с предприятием–изготовителем.
7 Структура условного обозначения датчика

8 Пример записи при заказе
«Сенсор уровня ультразвуковой ДУУ6–4,0–ОМ 1,5**, поплавок типа II, ТУ 4214–018–29421521–04.»
Образец бланка-заказа прибора в печатном виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к каталогу CD-диске.
9 Комплектность поставки
В комплект поставки входят:
– руководство по эксплуатации УНКР.407533.042 РЭ – 1 шт.;
– паспорт УНКР.407533.042 ПС – 1 шт.;
– датчик уровня ультразвуковой ДУУ6 УНКР.407533.042 – 1 шт.;
– фланец УНКР.301265.002 (УНКР.301265.002-01) – 1 шт.;
– прокладка 54х58-I ГОСТ 19752 – 1 шт.;
– ящик ВМПК.321312.003/007 – 1 шт.
Примечания
1 Документ УНКР.407533.042 РЭ поставляется в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.
2 Сенсор упаковывают в ящик ВМПК.321312.003/007. Типоразмер ящика выбирается в зависимости от длины чувствительного элемента датчика.
3 Тип фланца определяется заказом.
10 Габаритные размеры
Габаритные размеры датчика ДУУ6 даны на рисунке II.3.1.
11 Дополнительная информация
11.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.407533.042 РЭ.
11.2 Руководство по эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.

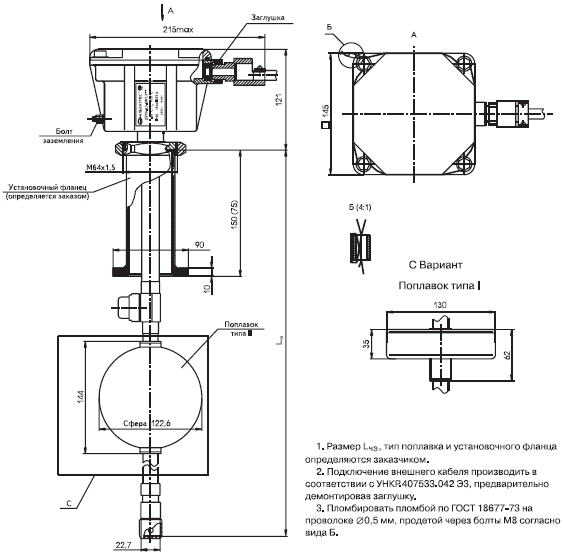

Рисунок II.3.1 Габаритные размеры датчика ДУУ6
