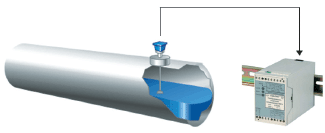

Описание СУР-4:
1 Назначение
Сигнализатор уровня ультразвуковой СУР–4 (далее «прибор») необходим для сигнализации уровня различных жидкостей в одной или двух точках технологических емкостей и управления технологическими агрегатами и установками на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5 включительно согласно ГОСТ Р 51330.0.
Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 4,0 МПа, по специальному исполнению до 10 МПа) давлением.
Сенсоры положения уровня, входящие в состав прибора, имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIВ по ГОСТ Р 51330.11, температурной группы T5 по ГОСТ Р 51330.0, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.
2 Контролируемая среда
Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе сильнопенящиеся, кипящие и высокоадгезионные. Стойкость к агрессивным средам определяется материалами, контактирующими с агрессивной средой – нержавеющая сталь 12Х18Н10Т.
3 Состав прибора
– один или два датчика положения уровня ДПУ5;
– двухканальный вторичный преобразователь ПВС3.
Сенсор ДПУ5 подключается к вторичному преобразователю ПВС3 с использованием двухпроводного экранированного кабеля. Характеристики кабеля см. в п. 4.6.8 настоящего раздела.
4 Технические данные
4.1 Технические характеристики и условия эксплуатации датчика и вторичного преобразователя даны в таблице I.2.1.
Таблица I.2.1
№ |
Наименование параметра |
ДПУ5 |
ПВС3 |
1. |
Вынос чувствительной зоны |
от 0,25 до 4 м |
– |
2. |
Температура контролируемой среды |
от минус 45 до + 100 °C |
– |
3. |
Давление контролируемой среды |
до 4,0 МПа (по специальному исполнению до 10 МПа) |
– |
4. |
Маркировка взрывозащиты |
1ExibIIBT5 Х |
[Exib]IIB |
5. |
Степень защиты |
IP68 по ГОСТ 14254 |
IP50 по ГОСТ 14254 |
6. |
Климатическое исполнение |
ОМ1,5 по ГОСТ 15150 |
УХЛ4 по ГОСТ 15150 |
7. |
Температура внешней среды |
от минус 45 до +75 °С |
от + 5 до + 45 °С |
8. |
Пределы изменения атмосферного давления |
от 84 до 106,7 кПа |
от 84 до 106,7 кПа |
9. |
Тип атмосферы |
III, IV (морская и приморско-промышленная) |
II (промышленная) |
10. |
Срок службы |
не менее 10 лет |
не менее 10 лет |
11. |
Масса |
не превышает 3,6 кг |
не превышает 2,5 кг |
12. |
Габаритные размеры |
не превышают
145х215х(130+L*) мм |
не превышают
114х142х270 мм |
* «L» – вынос чувствительной зоны датчика
4.2 Номинальный вынос чувствительной зоны датчика (см. рисунок I.2.1, размер L) – от 0,25 до 4,0 м (определяется длиной штанги, соединяющей узел приемо-передающий (УПП) с корпусом первичного преобразователя (ПП), и задается при заказе).
4.3 Срабатывание датчика гарантированно происходит при нахождении уровня в пределах УПП. Фирма-изготовитель настраивает уровень срабатывания в пределах ± 10 мм от осевой линии Г (см. рисунок I.2.1).
4.4 Время срабатывания прибора составляет не превышает 5 с.
4.5 Пределы допускаемой абсолютной основной погрешности получения положения уровня ± 10 мм .
4.6 Электрические параметры и характеристики
4.6.1 Питание прибора осуществляется от сети переменного тока напряжением от 180 до 242 В, частотой (50 ± 1) Гц.
4.6.2 Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 15 В•А.
4.6.3 По степени защиты от поражения электрическим током прибор относится к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.
4.6.4 Электрическая изоляция между корпусом ПВС3 и сетью ~220 В, 50 Гц выдерживает без пробоя и поверхностного перекрытия испытательное напряжение ~1500 В, 50 Гц в нормальных условиях применения.
4.6.5 Электрическая изоляция между выходными искробезопасными цепями ПВС3 и его корпусом выдерживает напряжение ~500 В, 50 Гц без пробоя и поверхностного перекрытия в нормальных условиях применения.
4.6.6 Электрическая изоляция между цепями ключей сигнализации и корпусом ПВС3 выдерживает испытательное напряжение ~500 В, 50 Гц без пробоя и поверхностного перекрытия в нормальных условиях применения.
4.6.7 Сопротивление изоляции цепи сети питания прибора относительно металлических частей корпуса ПВС3 не менее 20 МОм в нормальных условиях применения.
4.6.8 Нормальное функционирование прибора обеспечивается при длине соединительного кабеля между датчиком и ПВС3 не превышает 1,5 км . Разрешается применение экранированных соединительных кабелей со следующими параметрами: R КАБ ?200 Ом, С КАБ ?0,1 мкФ, L КАБ ?2 мГн. Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.
4.6.9 Время установления рабочего режима не превышает 15 с.
4.6.10 Прибор необходим для непрерывной работы.
4.6.11 Предельные параметры ключей прибора на активной нагрузке:
– коммутируемое напряжение постоянного или переменного тока не превышает 250 В;
– допустимый ток коммутации ключа не превышает 1 А;
– сопротивление ключа в замкнутом состоянии не превышает 1,6 Ом.
Начальные состояния ключей задаются потребителем.
5 Принцип работы прибора
5.1 Прибор состоит из двух датчиков положения уровня, выдающих информацию о положении уровня жидкости в виде частотного сигнала, и вторичного преобразователя ПВС3, обеспечивающего питание подключенных к нему датчиков, обработку их сигналов, индикацию полученных результатов и выдачу управляющих сигналов.
5.2 Определение положения уровня жидкости основано на различии способности пропускать ультразвуковые колебания жидкостями и газами.
5.3 Принцип работы датчика основан на измерении интервала времени между выдачей возбуждающего импульса на пьезоэлемент возбуждения и регистрацией полученного отклика от пьезоэлемента чувствительного, которые разделены рабочим зазором.
6 Установка прибора
6.1 Установка датчика на объекте
6.1.1 Установка датчика осуществляется на верхний (для всех длин штанги, соединяющей УПП и ПП датчика) или боковой (для датчиков с длиной штанги не превышает 1 м ) фланец емкости. Установка в необходимую точку контроля УПП достигается путем заказа датчиков с требуемой длиной штанги.
6.1.2 Рекомендуемые посадочные места под датчики:
1) переходная втулка (входит в комплект поставки) наваривается на фланец, который, в свою очередь, наварен на трубу; длина трубы выбирается такой, чтобы чувствительный элемент датчика находился на требуемом уровне;
2) переходная втулка наваривается на фланец, ответный фланец к которому имеется на резервуаре.
Герметизация между переходной втулкой и датчиком обеспечивается установочной прокладкой, входящей в комплект поставки.
6.2 Установка ПВС3
6.2.1 ПВС3 устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы. Установка ПВС3 производится на щит потребителя в соответствии с установочными размерами, приведенными на рисунке I.2.2.
6.2.2 В месте установки ПВС3 необходимо наличие напряжения 220 В частотой 50 Гц и заземляющего контура.
7 Структура условного обозначения датчика
8 Пример записи при заказе
«Сигнализатор уровня ультразвуковой СУР–4 ТУ 4214–009–29421521–02:
– преобразователь вторичный сигнализатора ПВС3 – 1 шт.;
– датчик положения уровня ДПУ5–0,5–4,0–ОМ1,5** – 1 шт.;
– датчик положения уровня ДПУ5–1,5–4,0–ОМ1,5** – 1 шт.».
«Сигнализатор уровня ультразвуковой СУР–4 ТУ 4214–009–29421521–02:
– преобразователь вторичный сигнализатора ПВС3 – 1 шт.;
– датчик положения уровня ДПУ5–2,5–4,0–ОМ1,5** – 1 шт.».
Образец бланка-заказа прибора в печатном виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к каталогу СD-диске.
9 Комплектность поставки
В комплект поставки входят:
– руководство по эксплуатации УНКР.407713.013 РЭ – 1 шт.;
– паспорт УНКР.407713.013 ПС – 1 шт.;
– комплект датчика: – до 2 шт.:
– датчик положения уровня ДПУ5 УНКР.407713.012 – 1 шт.;
– паспорт УНКР.407713.012 ПС – 1 шт.;
– втулка УНКР.302639.001 – 1 шт.;
– заглушка УНКР.711100.001 – 1 шт.;
– прокладка УНКР.754176.002 – 1 шт.;
– ящик ВМПК.3211312.003/007 – 1 шт.;
– комплект ПВС3: – 1 шт.:
– преобразователь вторичный сигнализатора
– ПВС3 УНКР.436611.003 – 1 шт.;
– паспорт УНКР.436611.003 ПС – 1 шт.;
– вилка-клеммник IC 2,5/2-STF-5,08 № 1825310
– Phoenix Contact GmbH & Co.
(для подключения датчиков) – 2 шт.;
– розетка-клеммник MSTB 2,5/4-ST-5,08 № 1757035
Phoenix Contact GmbH & Co.
(для подключения устройств сигнализации) – 2 шт.;
– наклейка Ref. 3051 APLI
(для указания на корпусе ПВС3 наименований
контролируемых датчиками объектов) – 4 шт.;
– тара транспортная УНКР.321312.012 – 1 шт.
Примечания
1 Документ УНКР.407713.013 РЭ поставляется в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.
2 Типоразмер ящика ВПМК.321312.003/007 выбирается в зависимости от длины штанги датчика, соединяющей УПП и ПП.
3 Допускается при групповой поставке упаковывать в один ящик до четырех датчиков.
10 Габаритные размеры
Габаритные размеры датчика ДПУ5 и вторичного преобразователя ПВС3 даны на рисунках I.2.1, I.2.2 соответственно.
11 Дополнительная информация
11.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.407713.013 РЭ.
11.2 Руководство по эксплуатации, а также образец бланка заказа прибора в электронном виде размещены на прилагаемом к настоящему каталогу CD-диске.
11.3 Схема соединения блоков прибора и внешних устройств представлена на рисунке I.2.3.

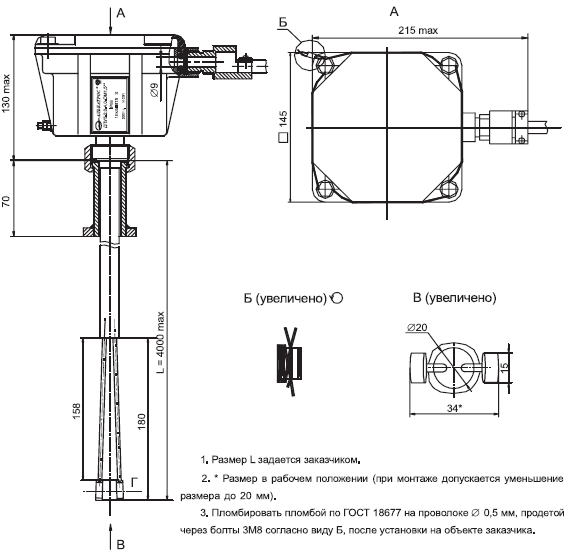

Рисунок I.2.1 Габаритные размеры датчика ДПУ5

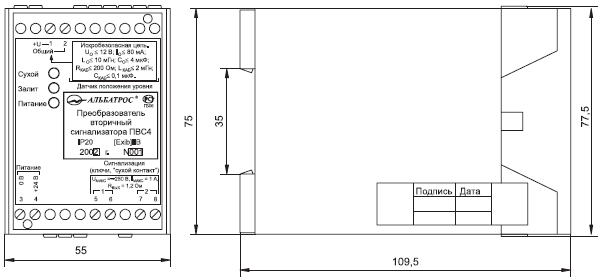

Рисунок I.2.2 Габаритные размеры вторичного преобразователя ПВС3

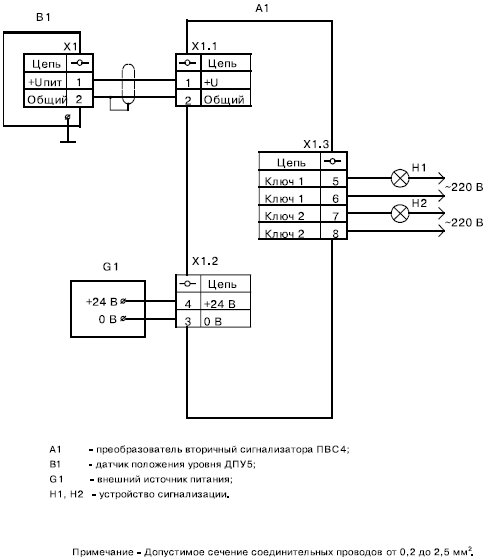

Рисунок I.2.3 Схема соединений блоков прибора и внешних устройств
