Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления КТСПР Комплект платиновых термометров сопротивления для измерения разности температур КТСПР
|
Цена: по запросу
Заинтересованы КТСПР?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
 |
Описание КТСПР:Комплект платиновых термометров сопротивления для измерения дельты температур КТСПР-001
ДДЖ 2.821.000 ТУ
Номер Госреестра 13550-99.
Комплект платиновых термометров сопротивления для измерения дельты температур КТСПР-001, состоящий из двух платиновых термометров ТСП 001, необходим для измерения дельты температур теплоносителя в системах теплоснабжения. Комплект может использоваться в составе теплосчетчиков.
Основные размеры гильзы ДДЖ 4.218.030
Номер рисунка |
Параметр |
L монт., мм |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
Мод. 1, 2 |
D, мм |
30 |
d, мм |
13 |
d1, мм |
9 |
M, мм |
Мод. 1- 20x1.5; Мод. 2 - 16х1.5 |
L монт |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
Мод. 3 |
D, мм |
22 |
d, мм |
11 |
d1, мм |
7 |
M, мм |
12x1.5 |
L монт |
60 |
80 |
100 |
120 |
160 |
- |
- |
Технические хар-ки КТСПР:
Нормируемый параметр |
Значение |
Диапазон измеряемых разностей температур, °C |
+2...+158 |
Предел допускаемой погрешности измерения дельты температур, °C |
±(0,04+0,0002 Dt), где Dt-разность температур теплоносителя в подающем и обратном трубопроводах, |
Номинальная статическая характеристика преобразования |
100П; 500П |
Отношение сопротивления при 100°C к сопротивлению при 0°C (W100) |
1,391; 1,385 |
Класс допуска |
А |
Номинальное сопротивление чувствительного элемента, Ом |
100; 500 |
Показатель тепловой инерции, с |
20 |
Виброустойчивость |
устойчивы к воздействию синусоидальной вибрации в интервале частот 10...55 Гц с амплитудой смещения 0,35 мм |
Рабочее давление, МПа |
6,3 |
Измерительный ток не превышает, мА |
3,0 |
Вид климатического исполнения по ГОСТ 15150 |
У3 |
Степень защищенности от внешних воздействий |
IP54 |
Межповерочный интервал, год |
4 |
Материал защитной гильзы |
12Х18Н10Т |
Примечания:

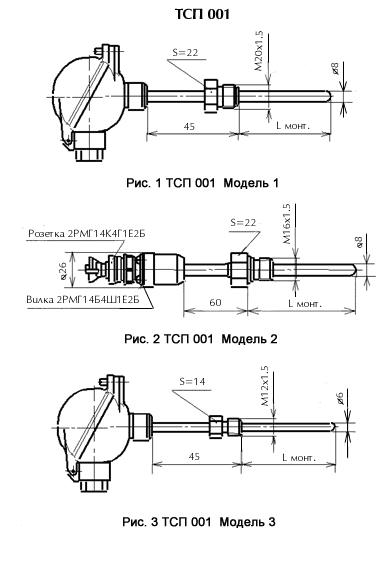

· Внешний вид и основные размеры термометра представлены на рис. 1-3.
· Схема соединения чувствительного элемента приведена на рис. 4.
· По отдельному заказу КТСПР 001 может поставляться в комплекте с термометрическими гильзами (см. рис. 5).
· Термометр, представленный на рис. 3, используется только с защитной гильзой.
Дополнительную информацию на КТСПР Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
