Термометр сопротивления медный ТСМ 6-08

Цена: по запросу

Заинтересованы ТСМ 6-08?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ТСМ 6-08:

ТУ 4318-004-00123702-93

Номер Госреестра 13953-94

Корпус защитный ДДЖ 4.146.012 ТУ.

Термометр сопротивления медный ТСМ 6-08 необходим для измерения температуры твердых, жидких, сыпучих и газообразных сред в зонах, содержащих взрывоопасные смеси категории и группы IIC-Т4 по ГОСТ 12.1.011-78.

Основные размеры ТСМ 6-08:

L монт., мм

320

400

500

630

800

1000

1250

1600

2000

2500

3150

Рис. 1

L, мм

405

485

585

715

885

1085

1335

1685

2085

2585

3235

L монт., мм

100

120

160

200

250

320

400

500

630

Рис. 2

L, мм

205

225

245

265

305

345

395

465

545

645

775

L монт., мм

800

1000

1250

1600

2000

2500

3120

Рис. 2

L, мм

945

1145

1395

1745

2145

2645

3295

L монт., мм

100

120

160

200

250

320

400

500

630

800

Рис. 3

L, мм

225

245

265

305

345

395

465

545

645

775

945

L монт., мм

1000

1250

1600

2000

2500

3150

Рис. 3

L, мм

1145

1395

1745

2145

2645

3295

Технические хар-ки ТСМ 6-08:

Нормируемый параметр

Значение

Диапазон измеряемых температур, °C

-50...+180

Номинальная статическая характеристика преобразования

50М; 100М

Класс допуска

А, В, С

Предел допускаемого расхождения от НСХ, °C
для класса А
для класса В
для класса С

±[0.15+0.0015(t)]
±[0.25+0.0035(t)]
±[0.50+0.0065(t)]

Показатель тепловой инерции, с

Виброустойчивость

устойчив к воздействию синусоидальной вибрации (по группе исполнения G2) в интервале частот 10...2000 Гц (ГОСТ 12997-84)

Маркировка по взрывозащите

1ExdIICT4

Степень защищенности от внешних воздействий

IP54

Материал защитной гильзы

12Х18Н10Т

Примечания:

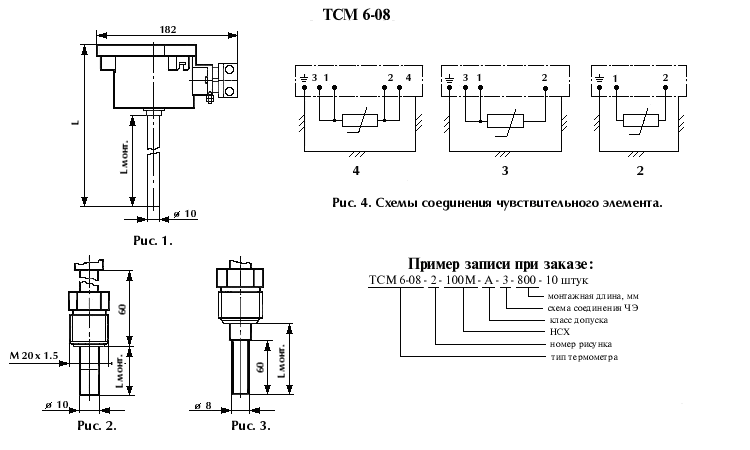

· Основные размеры термометра представлены на рис. 1, 2 и 3.

· Схемы соединения чувствительного элемента приведена на рис. 4.
