Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления ТСП-001-01 Термометр сопротивления платиновый ТСП-001-01
Цена: по запросу
Заинтересованы ТСП-001-01?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТСП-001-01:ДДЖ 2.821.000 ТУ
Номер Госреестра 13551-99.
Термометр сопротивления платиновый ТСП-001-01 необходим для измерения температуры твердых, сыпучих, жидких и газообразных неагрессивных сред.
Технические хар-ки ТСП-001-01:
Нормируемый параметр |
Значение |
Диапазон измеряемых температур, °C |
0...+160 |
Номинальная статическая характеристика преобразования |
100П; 500П |
Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100) |
1,391; 1,385 |
Класс допуска |
А, В |
Предел допускаемой основной абсолютной погрешности, °C
для класса А
для класса В |
±[0.15+0.002(t)]
±[0.30+0.005(t)]
|
Показатель тепловой инерции, с |
5 |
Виброустойчивость |
устойчивы к воздействию синусоидальной вибрации в интервале частот 10...55 Гц с амплитудой смещения 0,35 мм |
Рабочее давление (в защтной гильзе), МПа |
6,3 |
Межповерочный интервал, лет |
4 |
Примечания:

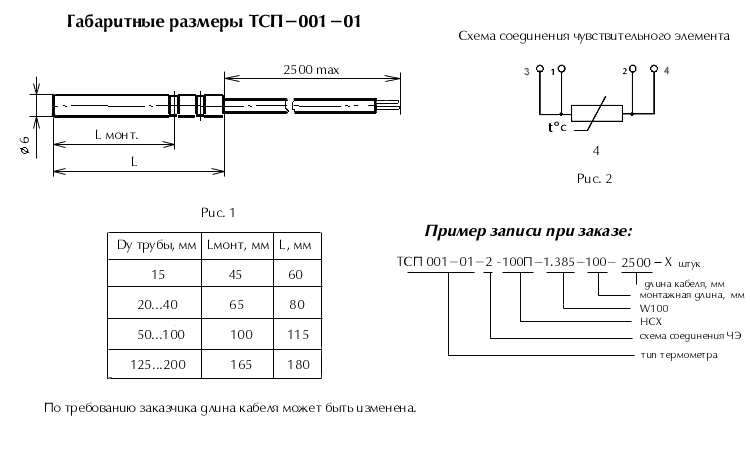

· Основные размеры термометра представлены на рис. 1.
· Схемы соединения чувствительного элемента приведены на рис. 2.
· По требованию заказчика термометр комплектуется монтажной арматурой.
Арматура для монтажа термопреобразователя ТСП001-01
Обозначение |
D y трубы, мм |
L монт. , мм |
L, мм |
ДДЖ 4.218.052 |
15** |
40 |
52 |
-01 |
20..40 |
60 |
72 |
-02 |
50..100 |
95 |
107 |
-03 |
125..200 |
160 |
172 |
** При D y =15 мм защитная гильза устанавливается на трубопровод через тройник ДДЖ 8.171.018.
При D y >=20 мм - через бобышку ДДЖ 8.618.007.

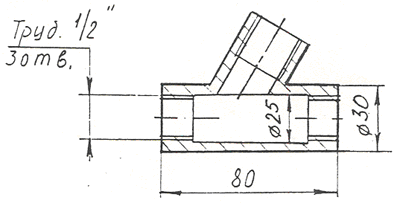

Тройник для установки термометров ДДЖ 8.171.018

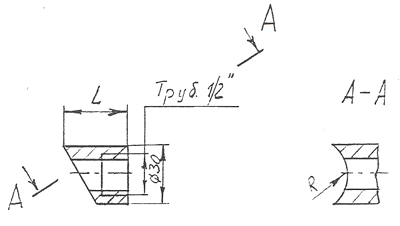

Бобышака ДДЖ 8.618.007

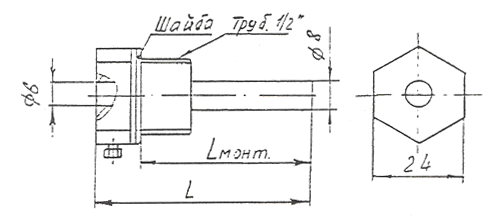

Арматура для монтажа термопреобразователя ТСП001-01
Дополнительную информацию на ТСП-001-01 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
