Термометр сопротивления платиновый ТСПУ 002-09

Цена: по запросу

Заинтересованы ТСПУ 002-09?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

ТСПУ 002-09 Термометр сопротивления платиновый

Описание ТСПУ 002-09:

Термометр сопротивления платиновый ТСПУ 002-09 необходим для измерения температур жидких и газообразных сред с преобразованием измеряемой величины в унифицированный токовый сигнал 4...20 мА. Термометр сопротивления ТСПУ 002-09 помещен в корпус защитный ДДЖ 4.146.012 ТУ и может эксплуатироваться в зонах, содержащих взрывоопасные смеси категории и группы llС-Т4 по ГОСТ 12.1.011-78.

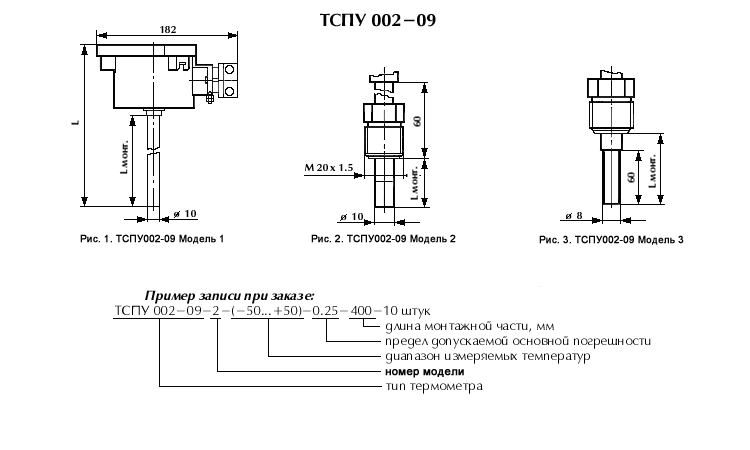

Присоединительные размеры ТСПУ 002-09:

L монт., мм

320

400

500

630

800

1000

1250

1600

2000

2500

3150

Рис. 1

L, мм

405

485

585

715

885

1085

1335

1685

2085

2585

3235

L монт., мм

100

120

160

200

250

320

400

500

630

Рис. 2

L, мм

205

225

245

265

305

345

395

465

545

645

775

L монт., мм

800

1000

1250

1600

2000

2500

3120

Рис. 2

L, мм

945

1145

1395

1745

2145

2645

3295

L монт., мм

100

120

160

200

250

320

400

500

630

800

Рис. 3

L, мм

225

245

265

305

345

395

465

545

645

775

945

L монт., мм

1000

1250

1600

2000

2500

3150

Рис. 3

L, мм

1145

1395

1745

2145

2645

3295

Технические хар-ки ТСПУ 002-09:

Нормируемый параметр

Значение

Диапазоны измеряемых температур, °C

-50...+50
0...+50
0...+100
0...+150
0...+200
0...+300
0...+400
0...+500

Номинальная статическая характеристика преобразования

Iвых.=Iн+(Iк-Iн)?T/(Tк-Tн)

Предел допускаемой основной погрешности (приведенный к диапазону измерения), %

± 0.25: ± 0.5

Дополнительная погрешность измерения (приведенная к диапазону измерения), вызванная изменением температуры окружающей среды от нормальной (25 ± 10) °С в пределах от -50 °C до + 50 °C на каждые 10 °C , %

± 0.25

Зависимость выходного сигнала от температуры

линейная

Показатель тепловой инерции не превышает, с

Виброустойчивость по ГОСТ 12997

группа F3

Напряжение питания DC, B

9...40

Диапазон выходного сигнала, mA

4-20

Предельное значение сопротивления нагрузки, кОм

Rн=(Uп-9)/20

Маркировка по взрывозащите

1ExdllCT4

Вид взрывозащиты по ГОСТ 22782.6

"Взрывонепроницаемая оболочка."

Степень защищенности от внешних воздействий по ГОСТ 12254:
-монтажная часть
-корпус и кабельный вывод

IP68
IP54

Материал защитной гильзы

12Х18Н10Т

Примечания:

· Габаритные и присоединительные размеры термометра представлены на рис. 1, 2 и 3.
