Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТППТ, ТПРТ Термоэлектрические преобразователи платиновые 21.06 ТППТ, ТПРТ
Цена: по запросу
Заинтересованы ТППТ, ТПРТ?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТППТ, ТПРТ:Термопреобразователи необходимы для измерения температуры высокотемпературных газообразных сред не разрушающих материал защитного чехла. При этом структура термопреобразователя позволяет проводить калибровку чувствительного элемента без демонтажа термопреобразователя с объекта .
Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031 , рассчитанные на условное давление 0.4 МПа.
Термопреобразователи модификации 21.06 изготовлены с использованием пятиканальной соломки из алюмооксидной керамики (К 799 ). Центральный канал диаметром (d) 4 мм позволяет устанавливать в нем контрольную термопару. Четыре периферийных канала позволяют изготавливать ТП с одним или двумя чувствительными элементами.
ТП имеют два защитных чехла. Наружный чехол - жаростойкий металлический, диаметром (d) (D) 20 мм. Внутренний чехол - из алюмооксидной керамики. Защитная арматура герметична.
Конструкция рабочей зоны термопреобразователей ТППТ(ТПРТ) 21.06 представлена на рисунке.
Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать ударов термопреобразователя . Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов.
Технические данные термопреобразователей
- диапазон рабочих температур, °C
- класс допуска
1 и 2 для ТППТ;
2 и 3 для ТПРТ
- рабочий спай
один, изолирован от защитного чех
- диаметр (d) термоэлектродов
- показатель тепловой инерции не превышает:
120 с - для диаметра (d) монтажной части 20 мм
- максимальная температура на клеммной головке.

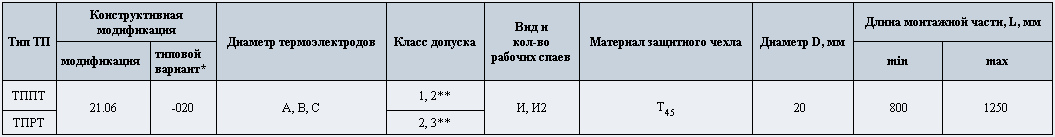

Перечень основных исполнений термопреобразователей конструктивных модификаций 21.06
Длина монтажной части L: 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 мм.
** - типовое исполнение.
Обозначение и примеры записи при заказе
ТППТ(ТПРТ) 21.06-020 - (А, В, С)Х - И(2) - Т 45 - 20 - L
ТППТ 21.06-020 - В2 - И - Т 45 - 20 - 500 -

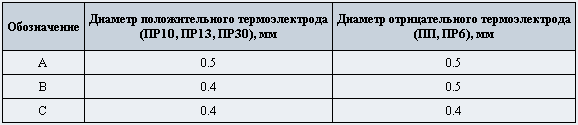

термопреобразователь градуировки ТПП 10 (S) конструктивной модификации 21.06-020 с возможностью осуществлять калибровку или градуировку чувствительного элемента без демонтажа с объекта, термоэлектроды диаметром (d) 0.4 + /0.5 - мм ( В ), класс допуска 2 , рабочий спай изолирован ( И ), жаростойкий чехол ( Т 45 ) диаметром (d) 20 мм, монтажная длина (L) 500 мм.
Дополнительную информацию на ТППТ, ТПРТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
