Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТППТ, ТПРТ Термоэлектрические преобразователи платиновые 01.20 ТППТ, ТПРТ
Цена: по запросу
Заинтересованы ТППТ, ТПРТ?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТППТ, ТПРТ:Термопреобразователи необходимы для измерения температуры высокотемпературных газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термопреобразователи ТППТ(ТПРТ) 01.20 имеют двойной защитный чехол из алюмооксидной керамики, который частично армирован снаружи трубой из стали 12Х18Н10Т. Температура в зоне перехода от керамической части чехла к металлической не должна превышать 800°С в рабочих условиях эксплуатации.
Для термопреобразователей монтажной длиной 500 мм длина керамической части чехлов (l K ) составляет 250 мм, для остальных монтажных длин выбирается из диапазона 400-1250 мм.
Длина l K указывается в явном виде при заказе.
Длину керамической части следует выбирать, исходя из условий эксплуатации и принимая во внимание, что при горизонтальном рабочем положении термопреобразователя возможен прогиб керамического чехла при воздействии высокой температуры.
По требованию Заказчика термопреобразователь может быть изготовлен с одинарным защитным чехлом из газоплотной алюмооксидной керамики.
Конструкция термопреобразователя ТППТ(ТПРТ) 01.20 с двойным керамическим чехлом зарегистрирована в Госреестре полезных моделей РФ, свидетельство Роспатента на полезную модель № 11392 .
Технические данные термопреобразователей
- диапазон рабочих температур, °C
от 0 до 1300 для ТППТ;
от 600 до 1600 для ТПРТ
- класс допуска
1 и 2 для ТППТ;
2 и 3 для ТПРТ
- рабочий спай
один или два, изолирован от металлической арматуры защитного чехла
- материал металлической арматуры защитного чехла
С 10 - сталь 12Х18Н10Т
- матери рабочей части защитного чехла
К 530 - мулито-алюмосиликатная керамика с содержанием Al 2 O 3 не менее 80%;
К 795 - алюмооксидная керамика с содержанием Al 2 O 3 не менее 95%;
К 799 - алюмооксидная керамика с содержанием Al 2 O 3 не менее 99,5%.
Примечание: во избежание разрушения керамического чехла из-за большого градиента температуры при погружении в рабочую среду скорость разогрева термопреобразователя не должна превышать 150°С/мин.

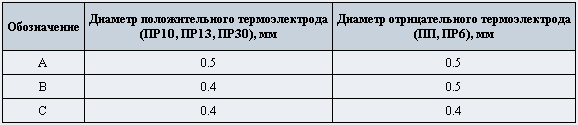

- диаметр (d) термоэлектродов
- показатель тепловой инерции
не превышает 120 с
- максимальная температура на клеммной головке

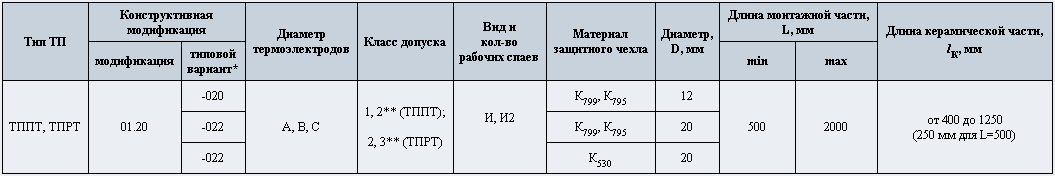

Перечень основных исполнений термопреобразователей конструктивной модификации 01.20
Длина монтажной части L: 500; 630; 800; 1000; 1250; 1600; 2000 мм.
** - типовое исполнение.
Обозначение и примеры записи при заказе:
ТППТ(ТПРТ) 01.20-ХХХ - (А, В, С)Х - И(2) - К ххх - D - L / l K
ТПРТ 01.20-022 - А3 - И2 - К 795 - 20 - 800 / 600 -
термопреобразователь градуировки ТПР (В) конструктивной модификации 01.20-022 с термоэлектродами диаметром (d) 0.5 мм ( А ), класс допуска 3 , два изолированных ( И2 ) рабочих спая, двойной чехол из алюмооксидной керамики ( К 795 ) диаметром (d) 20 мм, общая монтажная длина (L) 800 мм, длина керамической части чехла ( l K ) 600 мм.
ТППТ 01.20-020 - В2 - И - К 795 - 12 - 500 / 250 -
термопреобразователь градуировки ТПП 10 (S) конструктивной модификации 01.20-020 с термоэлектродами диаметром (d) 0.4 + /0.5 - мм ( В ), класс допуска 2 , рабочий спай изолирован ( И ), одинарный чехол из алюмооксидной керамики ( К 795 ) диаметром (d) 12 мм, общая монтажная длина (L) 500 мм, длина керамической части чехла ( l K ) 250 мм.
Дополнительную информацию на ТППТ, ТПРТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
