Термоэлектрические преобразователи платиновые 01.24 ТПРТ

Цена: по запросу Заинтересованы ТПРТ? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ТПРТ:

Предназначены для измерения температуры водорода, окиси углерода, паров воды, высших углеводородов.

Термопреобразователь герметичен к измеряемой среде и рассчитан на условное давление до 0,4 МПа. В конструкции предусмотрен наддув азота во внутреннюю полость термопреобразователя.

Керамический защитный чехол частично армирован снаружи составной стальной трубой. В зоне, примыкающей к керамической части чехла, используется труба из жаростойкой стали AISI 310, в остальной части - труба из стали 12Х18Н10Т. Две части металлической арматуры свариваются аргоно-дуговой сваркой.

Для крепежа термопреобразователя на объекте предусмотрено упорное кольцо диаметром (d) 36 мм и подвижный штуцер с резьбой М39х2.

Технические данные термопреобразователей

• диапазон рабочих температур,  °C

• монтажные элементы
  рассчитаны на условное давление 0.4 МПа
• класс допуска
  2 и 3
• рабочий спай
  один, изолирован от металлической арматуры защитного чехла
• материал защитного чехла
  К 795 - алюмооксидная керамика с содержанием Al 2 O 3 не менее 95%;
  К 799 - алюмооксидная керамика с содержанием Al 2 O 3 не менее 99,5%;

Примечание: во избежание разрушения керамического чехла из-за большого градиента температуры при погружении в рабочую среду скорость разогрева термопреобразователя не должна превышать 150°С / мин.

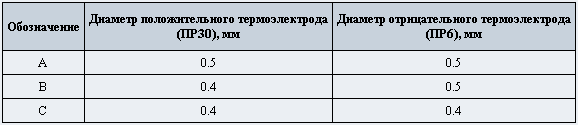

• диаметр (d) термоэлектродов

• показатель тепловой инерции
  не превышает 120 с;
• максимальная температура на клеммной головке.

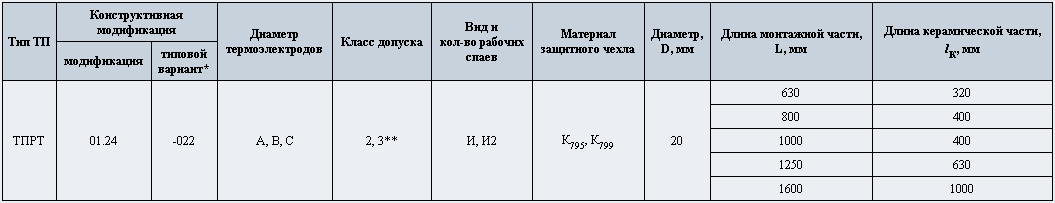

Перечень основных исполнений термопреобразователей конструктивной модификации 01.24

Длина монтажной части L: 630, 800, 1000, 1250, 1600 мм.

** - типовое исполнение.

Обозначение и примеры записи при заказе

ТПРТ 01.24-022 - (А, В, С)Х - И(2) - К ххх - D - L / l К

Дополнительную информацию на ТПРТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
