Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления ТСП - 09 ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ТСП - 09
Цена: по запросу
Заинтересованы ТСП - 09?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТСП - 09:• Технические условия - ТУ 6937-002-08624488-2003
• Лицензия Ростехрегулирования - № 000 250-И Лицензия Ростехнадзора - ЦО-12-101-1343
• Предназначены
для непрерывного измерения температуры газообразных, жидких и твердых тел в средах, не вступающих во взаимодействие с материалом защитной арматуры термопреобразователя сопротивления, и могут найти применение в разнообразных отраслях промышленности.
Могут быть использованы в других отраслях энергетики и промышленности для измерения температуры при давлении измеряемой среды до 0,63 МПа.
Технические данные
НСХ по ГОСТ 6651-94 |
50П, Pt50, 100П и PtlOO |
Диапазон измеряемых температур, °С: |
класса допуска А и В |
от - 50 до + 400 |
класса допуска С |
от - 50 до + 300 |
Класс допуска по ГОСТ 6651-94 |
для НСХ 50П и 100 П |
А, ВиС |
для НСХ П50 и Ptl 00 |
Аи В |
Защищённость от воды и пыли по ГОСТ 14254-96 |
IP-67 |
Условия окружающей среды: |
|
диапазон температур, °С |
от 0 до +60 |
абсолютное давление, МПа, до |
0,08 до 0,107 |
относительная влажность %, до |
90 |
Давление измеряемой среды, МПа |
0,63 |
Показатель тепловой инерции, с, не превышает |
15 |
Категория сейсмостойкости по НП-031-01 |
I |
Назначенный срок службы, лет |
5 |
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4 |
Материал защитной арматуры |
сталь 08Х18Н10Т или 12Х18Н10Т |
• Пример записи при оформлении заказа:
термопреобразователя сопротивления ТСП-09, имеющего НСХ 100П, класс допуска В, соединение выводных проводников с чувствительным элементом по схеме 4 ГОСТ 6651, диапазон измеряемых температур - от минус 50 ° С до плюс 400 ° С: Термопреобразователь сопротивления ТСП-09, 100П/В/4/-50 + 400, ТУ 6937-002-08624488-2003
Таблица исполнений
Обозначение |
Рисунок |
нсх |
Размеры, мм |
1 | L |
11
ВШКЛ. 405211.002-00 |

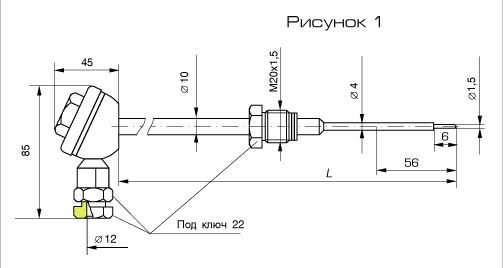

1 |
50П |
- |
370 |
- |
ВШКЛ. 405211.002-01 |
Pt50 |
ВШКЛ. 405211.002-02 |
100П |
ВШКЛ. 405211.002-03 |
PtlOO |
ВШКЛ. 405211.002-04 |
50П |
420 |
ВШКЛ. 405211.002-05 |
Pt50 |
ВШКЛ. 405211.002-06 |
100П |
ВШКЛ. 405211.002-07 |
PtlOO |
ВШКЛ. 405211.002-08 |
50П |
520 |
ВШКЛ. 405211.002-09 |
Pt50 |
ВШКЛ. 405211.002-10 |
юоп |
ВШКЛ. 405211.002-11 |
PtlOO |
ВШКЛ. 405211.002-12 |

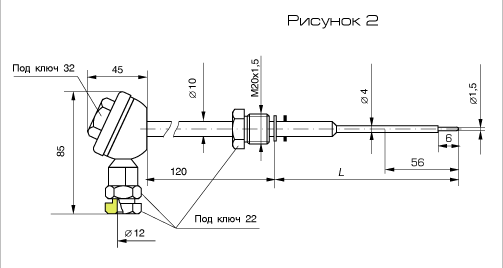

2 |
50П |
255 |
ВШКЛ. 405211.002-13 |
Pt50 |
ВШКЛ. 405211.002-14 |
100П |
ВШКЛ. 405211.002-15 |
PtlOO |
ВШКЛ. 405211.002-16 |
50П |
325 |
ВШКЛ. 405211.002-17 |
Pt50 |
ВШКЛ. 405211.002-18 |
100П |
ВШКЛ. 405211.002-19 |
PtlOO |
ВШКЛ. 405211.002-20 |
50П |
405 |
ВШКЛ. 405211.002-21 |
Pt50 |
ВШКЛ. 405211.002-22 |
100П |
ВШКЛ. 405211.002-23 |
PtlOO |
ВШКЛ. 405211.002-24 |

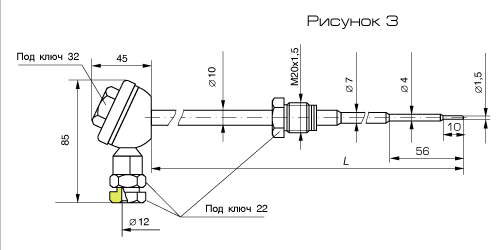

3 |
50П |
570 |
ВШКЛ. 405211.002-25 |
Pt50 |
ВШКЛ. 405211.002-26 |

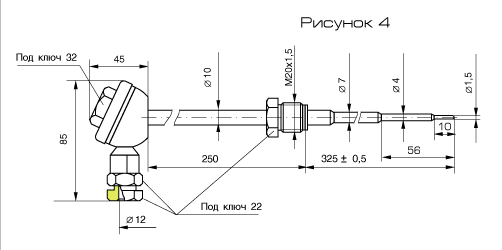

4 |
50П |
ВШКЛ. 405211.002-27 |
Pt50 |
ВШКЛ. 405211.002-28 |

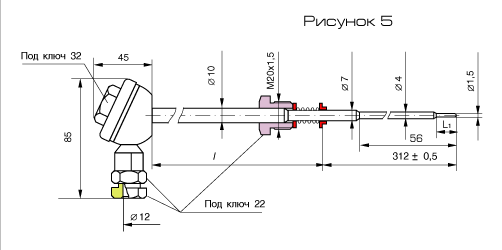

5 |
50П |
250 |
10 |
ВШКЛ. 405211.002-29 |
Pt50 |
ВШКЛ. 405211.002-30 |
50П |
120 |
6 |
ВШКЛ. 405211.002-31 |
Pt50 |
ВШКЛ. 405211.002-32 |
100П |
ВШКЛ. 405211.002-33 |
PtlOO |
ВШКЛ. 405211.002-34 |
50П |
250 |
ВШКЛ. 405211.002-35 |
Pt50 |
ВШКЛ. 405211.002-36 |
100П |
ВШКЛ. 405211.002-37 |
PtlOO |
Дополнительную информацию на ТСП - 09 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
