Описание :
Назначение
Диафрагмы необходимы для создания перепада давления при измерении расхода жидкостей газов или пара по методу переменного перепада давления.
Диафрагмы камерные ДКС и бескамерные ДБС изготовляются по ГОСТ 8.563.1– 97, ГОСТ 8.563.2–97.

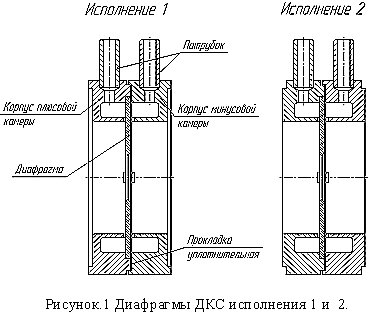

ДКС – камерная диафрагма (см. рис.1), устанавливаемая во фланцах трубопровода, на условное давление до 10 МПа, с условным проходом от 50 до 500 мм . Диафрагмы ДКС выпускаются в двух исполнениях и имеют одну пару отбора давления. По требованию заказчика количество пар отбора давления может быть увеличено до четырех. Размеры диафрагмы ДКС по МИ 2638.
ДБС – диафрагма, устанавливаемая во фланцах на условный проход от 300 до 500 мм , и условное давление до 4 МПа.
Материал диафрагм сталь 12Х18Н10Т ГОСТ 5632, материал корпусов кольцевых камер сталь 20 ГОСТ 1050 или сталь 12Х18Н10Т ГОСТ 5632 (по требованию заказчика).
Для оформления заказа по изготовлению диафрагмы необходимо выслать:
Опросный лист «Номенклатура исходных данных для расчета диафрагмы» , заполненный в соответствии с МИ 2638, ГОСТ 26969 или иным нормативно-техническим документом. Желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.
Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Заказчику, не предоставившему схему прямых участков, диафрагма рассчитывается по нормативно- допустимым параметрам согласно ГОСТ 8.563.1.
Комплект фланцев (КФ)

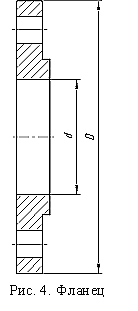

Для монтажа диафрагмы ДКС на измерительном трубопроводе используется комплект фланцев (см. рис. 4). Фланцы изготовлены в соответствии с ГОСТ 12820. В комплект поставки входят фланцы, болты, гайки, уплотнительные прокладки.
|
Py, МПа |
Dy, мм |
d, мм |
D, мм |
Обозначение |
Py, МПа |
d, мм |
D, мм |
Обозначение |
|
|
|
|
при заказе |
|
|
|
при заказе |
до 0,6 |
50 |
59 |
140 |
КФ-0,6-50 |
от 0,6 |
59 |
160 |
КФ-2,5-50 |
|
65 |
78 |
160 |
КФ-0,6-65 |
до 2,5 |
78 |
180 |
КФ-2,5-65 |
|
80 |
91 |
185 |
КФ-0,6-80 |
|
91 |
195 |
КФ-2,5-80 |
|
100 |
110 |
205 |
КФ-0,6-100 |
|
110 |
230 |
КФ-2,5-100 |
|
125 |
135 |
235 |
КФ-0,6-125 |
|
135 |
270 |
КФ-2,5-125 |
|
150 |
161 |
260 |
КФ-0,6-150 |
|
161 |
300 |
КФ-2,5-150 |
|
200 |
222 |
315 |
КФ-0,6-200 |
|
222 |
360 |
КФ-2,5-200 |
|
250 |
273 |
370 |
КФ-0,6-250 |
|
273 |
425 |
КФ-2,5-250 |
|
300 |
325 |
435 |
КФ-0,6-300 |
|
325 |
485 |
КФ-2,5-300 |
|
350 |
377 |
485 |
КФ-0,6-350 |
|
377 |
550 |
КФ-2,5-350 |
|
400 |
426 |
535 |
КФ-0,6-400 |
|
426 |
610 |
КФ-2,5-400 |
|
Фланцевое соединение (ФС)
Применение диафрагмы ДКС в комплекте с фланцевым соединением позволяют минимизировать измерительную погрешность. В комплект фланцевого соединения входят фланцы с патрубками, болты, гайки, уплотнительные прокладки; по желанию Заказчика дополнительно поставляется монтажное кольцо (см. рис. 3), которое устанавливается вместо диафрагмы на период монтажа и продувки трубопровода. Фланцы выполняются по ГОСТ 12820, патрубки соответствуют требованиям ГОСТ 8.563.1, предъявляемым к измерительному трубопроводу.
|
Py, МПа |
Dy, мм |
D, мм |
L, мм |
Обозначение
при заказе |
до 0,6 |
50 |
140 |
340 |
ФС-0,6-50 |
|
65 |
160 |
400 |
ФС-0,6-65 |
|
80 |
185 |
460 |
ФС-0,6-80 |
|
100 |
205 |
540 |
ФС-0,6-100 |
|
125 |
235 |
640 |
ФС-0,6-125 |
|
150 |
260 |
740 |
ФС-0,6-150 |
|
200 |
315 |
940 |
ФС-0,6-200 |
|
250 |
370 |
1140 |
ФС-0,6-250 |
|
300 |
435 |
1360 |
ФС-0,6-300 |
|
350 |
485 |
1560 |
ФС-0,6-350 |
|
400 |
535 |
1760 |
ФС-0,6-400 |
от 0,6
до 2,5 |
50 |
160 |
340 |
ФС-2,5-50 |
|
65 |
180 |
400 |
ФС-2,5-65 |
|
80 |
195 |
460 |
ФС-2,5-80 |
|
100 |
230 |
540 |
ФС-2,5-100 |
|
125 |
270 |
640 |
ФС-2,5-125 |
|
150 |
300 |
740 |
ФС-2,5-150 |
|
200 |
360 |
940 |
ФС-2,5-200 |
|
250 |
425 |
1140 |
ФС-2,5-250 |
|
300 |
485 |
1360 |
ФС-2,5-300 |
|
350 |
550 |
1560 |
ФС-2,5-350 |
|
400 |
610 |
1760 |
ФС-2,5-400 |
|
Диафрагмы ДФК

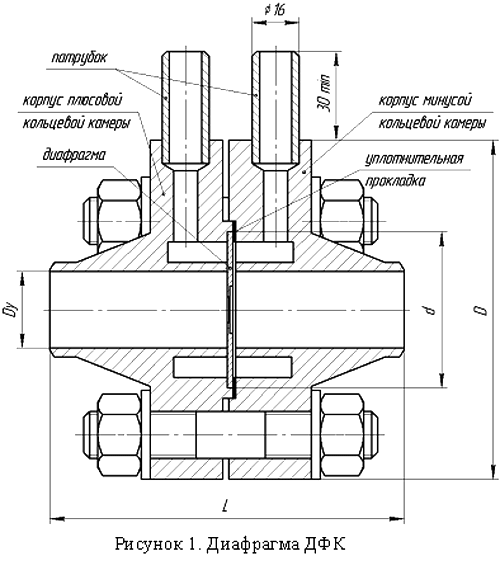

Диафрагма ДФК (см. рис. 1) (диафрагма фланцевая, камерная) используется в трубопроводах с условным проходом менее 50 мм (см. табл.) и условным давлением 10 МПа. Диск диафрагмы изготавливается в соответствии с РД 50-411-83, структура плюсовой и минусовой камер сочетает угловой (камерный) способ отбора давления и фланцевое соединение по ГОСТ 8.563.1.
Возможные варианты диска диафрагмы ДФК по РД 50-411:
с коническим входом;
износоустойчивые;
стандартные диафрагмы для трубопроводов с внутренним диаметром (d) менее 50 мм .
Материал диска диафрагмы сталь 12Х18Н10Т ГОСТ 5632, материал корпуса камер сталь 20 ГОСТ 1050 или сталь 12Х18Н10Т.
Dy, мм |
Обозначение |
D, мм |
d, мм |
L,мм |
20 |
ДФК-10-20 |
115 |
53 |
100 |
25 |
ДФК-10-25 |
115 |
53 |
120 |
32 |
ДФК-10-32 |
125 |
60 |
140 |
40 |
ДФК-10-40 |
130 |
68 |
170 |
Дополнительную информацию на Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
