Описание АИР-20/М2:
Назначение
Сенсор давления АИР-20/М2 необходим для преобразования в унифицированный выходной сигнал 4…20мА, 0…5мА или 20…4мА, 5…0мА следующих величин:
Абсолютного давления АИР-20/М2-ДА;
Избыточного давления АИР-20/М2-ДИ;
Давления разряжения АИР-20/М2-ДВ;
Избыточного давления-разряжения АИР-20/М2-ДИВ;
Дифференциального давления АИР-20/М2-ДД;
Гидростатического давления АИР-20/М2-ДГ.
Сенсоры давления используется в системах автоматического контроля, регулирования и управления технологическими процессами.
Функциональные возможности
8 диапазонов измерения давления;
Отношение значения максимального верхнего предела к минимальному 25 : 1;
Число выходных сигналов один 4...20мА или два 4…20 и 0…5мА одновременно;
Линейная или корнеизвлекающая зависимость;
Возможность изменения единицы измерения с кПа или МПа на кгс/см2;
Возможность настройки прибора на нестандартные диапазоны измеряемых давлений (осуществляется через интерфейс RS 232 с использованием ПО);
Изменение времени усреднения выходного сигнала (демпфирование);
Исполнение с открытой мембраной (модели **1 и **2 для вязких жидкостей);
Керамический сенсор с высокой перегрузочной способностью 200...1000% (мод. **5, **2);
Наличие жидкокристаллического индикатора без подсветки под крышкой без стекла при заказе датчика давления без индикации;
Возможность установки на прибор жидкокристаллического индикатора с подсветкой (И1) или светодиодного (И2) индикатора;
Возможность поворота индикатора на 180 о ;
Подстроечный резистор для корректировки диапазона;
Защита от обратной полярности питающего напряжения;
Установки «0» как с использованием кнопки, расположенной под крышкой прибора, так и с использованием специально брелка без снятия крышки;
Электромагнитная совместимость - группа исполнений IV по по устойчивости к помехам, критерий качества функционирования А.
Измеряемые среды
газ, жидкость, пар в том числе агрессивные, а так же газообразный кислород и кислородосодержащие газовые смеси
Диапазоны измеряемых давлений
Сенсоры абсолютного давления: Рmin 1,0 кПа - Рmax 6,0 МПа;
Сенсоры избыточного давления: Рmin 0,16 кПа - Рmax 60 МПа;
Сенсоры давления разряжения: Рmin 0,4 кПа - Рmax 100 кПа;
Сенсоры избыточного давления-разряжения: Рmin + 0,3 кПа - Рmax (-0,1…+2,4) МПа;
Сенсоры дифференциального давления: ? Р min 0,06 кПа - ? Р max10 МПа;
Сенсоры гидростатического давления погружные ( мод. 520, 525,530, 535, 540): Рmin 1 кПа - Рmax 250 кПа;
Сенсоры гидростатическог давления ( мод.620, 640 ): Рmin 1,6 кПа - Рmax 250 кПа.
Технические данные
Питание осуществляется отисточников постоянного тока напряжением:
от 9 до 36В - для датчиков давления с жидкокристалической индикацией без подсветки;
от 12 до 36В - для датчиков давления с жидкокристалической индикацией с подсветкой минимальной яркости;
от 16 до 36В - для датчиков давления с жидкокристалической индикацией с подсветкой максимальной яркости;
от 12 до 36В - для датчиков давления со светодиодной индикацией. при номинальном значении 24В или 36В.
Мощность, потребляемая датчиками давления не превышает:
0,7ВА - для напряжения питания 24В;
1ВА - для напряжения питания 36В.
Основная погрешность
от 0,075%
Тип исполнений
Общепромышленное: АИР-20/М2;
Исполнение для атомных станций (АЭС): АИР-20А/М2;
Взрывозащищенное «искробезопасная электрическая цепь» (ExiallCT5X, ExibllCT5X): АИР-20Ех/М2;
Взрывозащищенное «взрывонепроницаемая оболочка»: АИР-20Ехd/М2;
Кислородное: АИР-20О 2 /М2.
Выходной сигнал
Прямой 4…20мА или 4…20 и 0…5мА одновременно
Обратный 20…4мА или 20…4 и 5…0мА одновременно
Присоединение к процессу
Штуцер М20х1,5 - для моделей **0
Открытая мембрана из нержавеющей стали AISI316L штуцер М24х1,5 - для моделей **1
Открытая мембрана из керамики AL203 - для моделей **2
- штуцер М24х1,5 для давления более 100кПа
- штуцер М36х1,5 для давления менее 100кПа
Мембрана из керамики AL203 штуцер М20х1,5 - для моделей **5
Модели с встроенным разделителем штуцер М20х1,5 - для моделей **9
Исполнение по материалам
Исполнение по материалам |
Материал уплотнительных колец |
Применение |
Температура среды |
Модели |
Mембраны |
Штуцера или фланцев |
36НХТЮ |
12Х18Н10Т |
МСБ |
Маслобензостойкая |
-40…+125 о С |
1*9, 3*9, 4*0 |
Фторопласт (PTFE) |
Все среды |
-40…+125 о С |
36НХТЮ |
12Х18Н10Т |
нет |
|
-40…+125 о С |
06ХН28МБТ |
06ХН28МБТ |
нет |
|
-40…+125 о С |
1*9, 3*9 |
Титановый сплав ВТ-9 |
12Х18Н10Т |
нет |
|
-40…+125 о С |
150…190, 340…360 |
Нерж. сталь AISI316L |
12Х18Н10Т |
МСБ |
Маслобензостойкая |
-40…+125 о С |
030…060, 031…061, 120, 130, 121…161, 230, 231, 520, 530, 540 |
Витон (FKM) |
Нефтепродукты, кислоты |
-20…+125 о С |
Буна(EPDM) |
Аммиак |
-40…+125 о С |
AL203 |
12Х18Н10Т |
МСБ |
Маслобензостойкая |
-40…+125 о С |
**5, **2 |
Витон (FKM) |
Нефтепродукты, кислоты |
-20…+125 о С |
Буна(EPDM) |
Аммиак |
-40…+125 о С |
Фторопласт (PTFE) |
Все среды |
-40…+125 о С |
AL203 |
XH65MB |
Фторопласт (PTFE) |
Все среды |
-40…+125 о С |
Тантал |
12Х18Н10Т |
Фторопласт (PTFE) |
Все среды |
-40…+125 о С |
4*0 |
Климатическое исполнение
Группа исполнений С3: -10…+70 ºС
Группа исполнений С3*: -25…+70 ºС
Группа исполнений С3: -10…+60 ºС
Группа исполнений С3*: -25…+60 ºС
Группа исполнений С2: -40…+70 ºС
Группа исполнений С2*: -55…+70 ºС
Т3: -25…+80 ºС
Т3: -25…+70 ºС
Степень защиты от пыли и влаги
IP 54, IP 65
Масса, не превышает
0,4 кг - для АИР-20/М2-ДА, АИР-20/М2-ДИ, АИР-20/М2-ДВ, АИР-20/М2-ДИВ
6 кг - АИР-20/М2-ДД мод. 470, 460, 440, 420, 410
11 кг - АИР-20/М2-ДД мод. 400
2 кг - 6 кг - АИР-20/М2-ДГ мод. 540, 530, 535
8,5 кг - АИР-20/М2-ДГ мод. 620, 640
Межповерочный интервал
3 года
Гарантийный срок эксплуатации
2 года
Дополнительную информацию на АИР-20/М2 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.

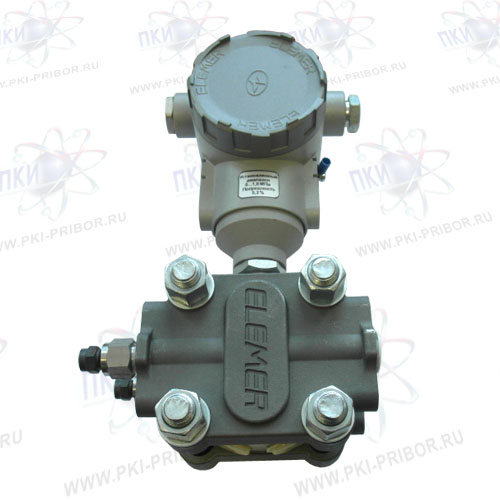

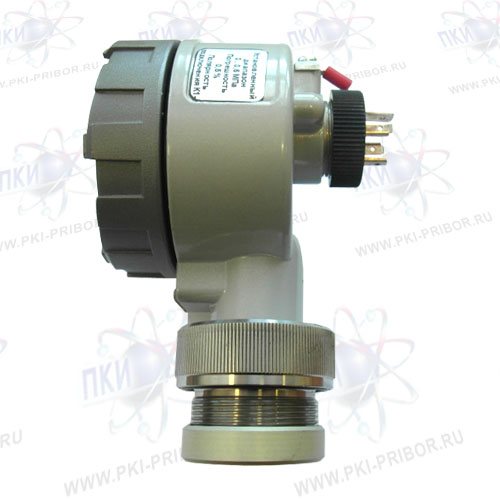

ГалереяАИР-20.М2 АИР-20.М2 АИР-20.М2 АИР-20.М2 АИР-20.М2 См. также:
|
